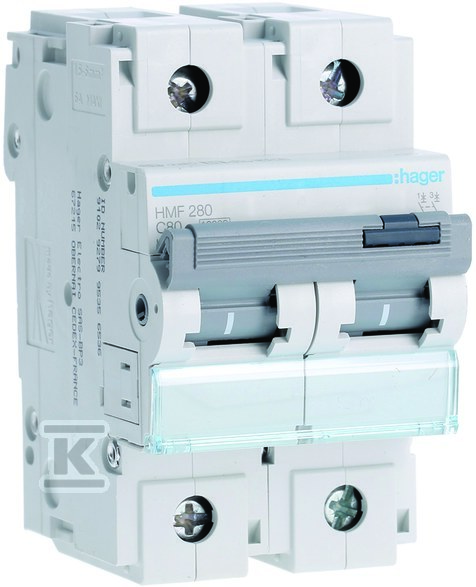

Wyłącznik nadprądowy Icn=10000A / Icu=10kA 2P C 80A HMF280

Zabezpieczenie obwodów z dużymi prądami rozruchowymi

Wyłącznik nadprądowy HMF280 jest zaprojektowany do ochrony instalacji przed przeciążeniem i zwarciem, szczególnie tam, gdzie występują urządzenia z silnikami – np. pompy, wentylatory, kompresory. Charakterystyka C pozwala mu wytrzymać krótkotrwałe skoki prądu przy uruchamianiu, nie reagując fałszywie, co eliminuje niepotrzebne wyłączenia.

Jest to dwubiegunowy wyłącznik (2P) z napięciem znamionowym 415 V AC, pracujący w zakresie 50–60 Hz. Znamionowa zwarciowa zdolność łączeniowa wynosi 10 kA zarówno przy 230 V, jak i 400 V – co oznacza, że może bezpiecznie przerwać nawet duże prądy zwarcia w typowych instalacjach przemysłowych i komercyjnych. Napięcie znamionowe izolacji (500 V) i znamionowe napięcie udarowe (6 kV) zapewniają odporność na przepięcia.

Montaż i warunki pracy

Montaż podtynkowy jest standardowy – wyłącznik pasuje do szyny DIN 35 mm. Szerokość zajmuje 3 moduły, a głębokość wbudowania to 70 mm, co pozwala na kompaktową instalację w rozdzielnicach o ograniczonej przestrzeni. Stopień ochrony IP20 gwarantuje bezpieczeństwo przed dotykiem części pod napięciem, ale nie jest przeznaczony do zastosowań na zewnątrz czy w wilgotnych środowiskach.

Przyłącza przewodów są elastyczne: jednodrutowe o przekroju od 1 do 70 mm2 oraz wielożyłowe od 1 do 50 mm2 – co ułatwia pracę zarówno przy małych obwodach kontrolnych, jak i głównych liniach zasilających. Temperatura pracy od -25°C do +70°C sprawia, że może być stosowany w różnych warunkach środowiskowych – od magazynów chłodniczych po pomieszczenia z wysoką temperaturą wewnętrzną.

Zgodność i dodatkowe możliwości

Wyłącznik spełnia normy EN 60898-1 oraz IEC 60947-2. Kategoria przepięcia III i stopień zanieczyszczenia 3 oznaczają jego odporność na warunki typowe dla instalacji rozdzielnicowych w budynkach przemysłowych lub usługowych. Możliwość dodatkowego wyposażenia pozwala na montaż modułów pomocniczych – np. styków pomocniczych lub wyzwalaczy podnapięciowych – bez konieczności wymiany całego urządzenia.

Waga pojedynczego elementu to około 0,46 kg – co ułatwia transport i montaż nawet w trudno dostępnych miejscach.
