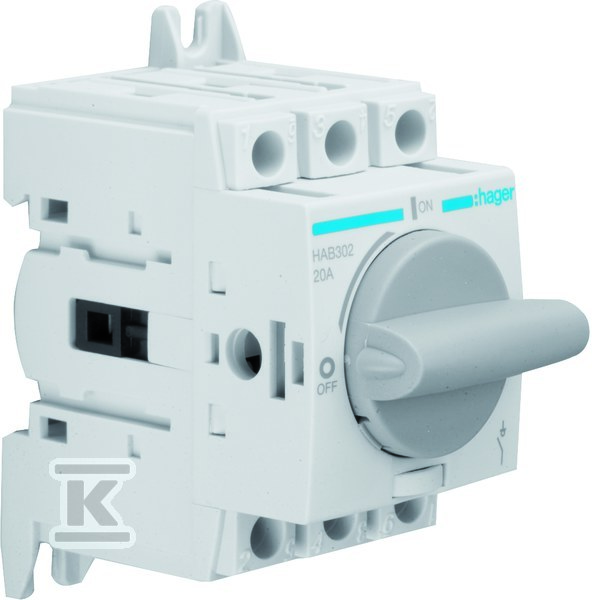

Rozłącznik izolacyjny modułowy obrotowy 3P 20A, rozmiar 1 HAB302
Indeks Onninen:CVF033
Indeks producenta:HAB302
EAN:3250613140236
Opakowania zbiorcze:1 / 24 szt.
PROPONOWANE PRODUKTY
DANE TECHNICZNE
Budowa urządzenia: Urządzenie mocowane na stałe
Do instalacji w tablicach rozdzielczych: tak
Do montażu czołowego centralnie: nie
Do montażu na płycie: tak
Do montażu pośredniego: nie
Do montażu tablicowego 4-otworowego: nie
Jako przełącznik nawrotny: nie
Jako rozłącznik bezpieczeństwa: tak
Jako rozłącznik główny: tak
Jako rozłącznik remontowy: tak
Jako wyłącznik awaryjny: nie
Kolor elementu sterowniczego: Szary
Liczba biegunów: 3
Liczba łączników: 1
Liczba styków pomocniczych przełącznych: 0
Liczba styków pomocniczych rozwiernych: 0
Liczba styków pomocniczych zwiernych: 0
Maksymalne znamionowe napięcie pracy Ue AC: 415 V
Opcjonalny napęd silnikowy: nie
Opcjonalny wyzwalacz napięciowy: nie
Rodzaj elementu wykonawczego: Krótka rączka obrotowa
Rodzaj podłączenia styków głównych: Połączenie śrubowe
Stopień ochrony (IP) strony czołowej: IP20
Stopień ochrony (NEMA): Inne
Wbudowany napęd silnikowy: nie
Z mechanizmem ryglującym: tak
Zdolność łączeniowa przy 400 V: 13 kW
Znamionowa moc pracy dla AC-23, 400 V: 9 kW
Znamionowe napięcie pracy: 380 ... 415 V
Znamionowy prąd ciągły dla AC-21, 400 V: 20 A
Znamionowy prąd ciągły dla AC-23, 400 V: 20 A
Znamionowy prąd ciągły Iu: 20 A
Znamionowy warunkowy prąd zwarciowy Iq: 50 kA
Znamionowy wytrzymywany prąd krótkotrwały Icw: 1.26 kA
Wymiary i waga dotyczące jednostki sprzedaży: 1 szt.
dł/szer/wys/waga:0,1 m / 0,076 m / 0,052 m / 0,219 kg
Kod celny:85365080
Rozłącznik izolacyjny modułowy obrotowy 3P 20A, rozmiar 1 HAB302
Rozłącznik izolacyjny modułowy obrotowy 3P 20A jest urządzeniem przeznaczonym do instalacji w tablicach rozdzielczych, co stanowi jedną z jego kluczowych zalet. Dzięki temu może być on wykorzystywany jako element centralny systemów dystrybucji energii elektrycznej, zapewniając bezpieczeństwo i niezawodność działania całej instalacji.Jako rozłącznik główny oraz rozłącznik bezpieczeństwa spełnia ważne funkcje ochronne. Umożliwia odizolowanie części lub całości układu elektrycznego podczas prac konserwacyjnych czy naprawczych, co znacząco zwiększa poziom bezpieczeństwa personelu technicznego oraz chroni sprzęt przed uszkodzeniami wynikającymi z przypadkowego dotyku napięcia.Urządzenie charakteryzuje się trzema biegunami i maksymalnym znamionowym napięciem pracy Ue AC na
