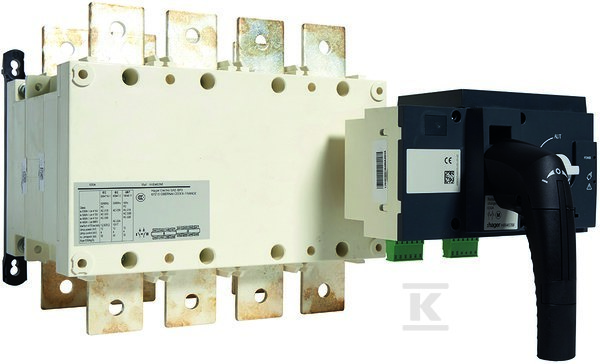

Przełącznik zasilania z napędem silnikowym 1000A HIB490M

Przełącznik zasilania z napędem silnikowym – bezpieczne przełączanie między źródłami

To urządzenie to nie prosty rozłącznik – to automatyczny system przełączania między źródłami zasilania, zaprojektowany do ciągłej i bezpiecznej pracy w instalacjach krytycznych. Zintegrowany napęd silnikowy pozwala na zdalne lub automatyczne przełączanie między siecią a generatorem, bez konieczności ręcznego interwencjonowania. Działa jako rozłącznik główny, rozłącznik bezpieczeństwa i rozłącznik remontowy – spełnia wszystkie wymagania dla obwodów, gdzie dostępność zasilania jest kluczowa.

Wbudowany mechanizm ryglujący zapobiega przypadkowemu załączeniu obu źródeł jednocześnie – co eliminuje ryzyko zwrotu energii i zagrożenia dla personelu. Jest to urządzenie mocowane na stałe, przeznaczone do montażu w tablicach rozdzielczych, a nie do montażu czołowego czy na szynie DIN. Nie ma funkcji wyłącznika awaryjnego – nie służy do szybkiego wyłączenia w razie awarii, tylko do kontrolowanego przełączania.

Konstrukcja i zastosowanie

Zaciski kablowe umożliwiają bezpośrednie i solidne podłączenie przewodów – nie ma potrzeby stosowania dodatkowych adapterów czy złączek. Przełącznik jest czterobiegunowy, pracuje w zakresie 380–415 V AC i obsługuje prąd ciągły 1000 A. Wartość 658 kW przy 400 V oznacza, że może bezpiecznie załączać obciążenia o mocy typowej dla dużych pomp, wentylatorów lub linii produkcyjnych – nie tylko przewodzi prąd, ale też go łączy bez uszkodzeń.

Stopień ochrony IP00 oznacza brak ochrony przed dotykiem czy pyłem – to urządzenie instalowane wewnątrz tablicy rozdzielczej, gdzie jego bezpieczeństwo gwarantuje obudowa tablicy. Nie jest przeznaczony do montażu na otwartym powietrzu ani w miejscach narażonych na wilgoć czy kurz.

Bezpieczeństwo i wytrzymałość

Przy zwarciu może wytrzymać prąd krótkotrwały do 64 kA przez 1 sekundę – co odpowiada warunkom w instalacjach przemysłowych z wysoką mocą zwarciową. Znamionowy warunkowy prąd zwarciowy Iq wynosi 50 kA przy zastosowaniu bezpieczników gl-gG – co potwierdza jego kompatybilność z typowymi systemami ochrony. Wspiera również normy IEC 60947-3 (rozłączniki) i IEC 60947-6 (przełączniki awaryjne), co gwarantuje zgodność z europejskimi wymaganiami bezpieczeństwa.

Jedyny styk pomocniczy zwierny może być użyty do sygnalizacji położenia (np. „źródło A aktywne”) lub sterowania innymi urządzeniami – np. załączenia alarmu lub logowania stanu systemu. Nie ma opcji napędu zewnętrznego ani wyzwalacza napięciowego – wszystko jest wbudowane i nie daje się modyfikować.

Nie jest to urządzenie do częstego cyklowania – działa jako przełącznik nawrotny między dwoma stałymi źródłami, a nie jako kontaktor w pętli sterowania. Jego zadanie: być niezawodnym mostem między siecią a generatorem.
