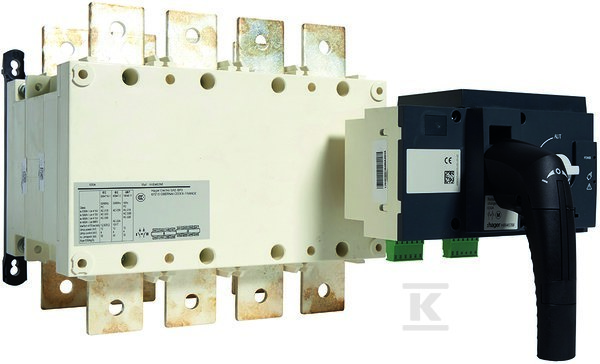

Przełącznik zasilania z napędem silnikowym 1250A HIB491M

Przełącznik zasilania z wbudowanym napędem silnikowym, 1250 A, 4 bieguny

To urządzenie to nie prosty rozłącznik – to system przełączania między dwoma źródłami zasilania, zaprojektowany do pracy pod obciążeniem i z automatycznym sterowaniem. Wbudowany napęd silnikowy pozwala na zdalne przełączanie między siecią a generatorem, bez konieczności fizycznego dostępu do tablicy. Działa w trybach: I (źródło 1) – 0 (wyłączone) – II (źródło 2), z wyraźną wizualną sygnalizacją pozycji.

Ma stałą konstrukcję – montowany na stałe w tablicach rozdzielczych, bez możliwości montażu czołowego czy pośredniego. Zabezpiecza przed zwarciem i przeciążeniem, ale nie jest wyłącznikiem awaryjnym (NOT-AUS). Jego głównym zadaniem jest bezpieczne i kontrolowane przełączanie – np. przy awarii sieciowej lub planowanym wyłączeniu zasilania.

Dla instalatora: co działa i jak się montuje

• Zaciski kablowe – umożliwiają bezpośrednie podłączenie przewodów bez konieczności stosowania szyn DIN. To prostszy i bardziej solidny sposób przy dużych prądach.
• Mechanizm ryglujący – pozwala na fizyczne zablokowanie urządzenia w pozycji wybranej, np. podczas prac serwisowych. Można dodać przedłużacz z zamkiem.
• Jeden styk pomocniczy zwierny – daje sygnał o aktualnej pozycji przełącznika do automatyki lub panelu nadzoru. Nie ma styków rozwiernych ani przełącznych – więc nie trzeba się martwić o dodatkowe przewody.
• IP00 z przodu – nie jest osłonięty, więc montaż wymaga odpowiedniej obudowy tablicy. Nie używaj go w otwartych przestrzeniach.
• Montaż tylko w tablicach rozdzielczych – nie da się go zamocować na ścianie czy podłodze jako samodzielny element. Musi być osadzony w odpowiednio zaprojektowanej obudowie.

Dla użytkownika końcowego: co to znaczy w praktyce

• Jeśli masz generator rezerwowy – ten przełącznik automatycznie przeniesie obciążenie na niego przy utracie napięcia sieciowego, bez opóźnień i ręcznego działania.
• Przełącza pod obciążeniem do 1250 A – czyli może obsługiwać duże instalacje: hale produkcyjne, centra danych, systemy wentylacji lub pomp ciepła.
• Wytrzymuje zwarcia do 100 kA (Iq) i krótkotrwałe prądy do 64 kA (Icw) – co oznacza, że nie ulegnie uszkodzeniu nawet przy poważnej awarii w sieci.
• Moc pracy przy AC-3 (silniki) to 450 kW, a przy AC-23 (obciążenia mieszane) aż 562 kW – więc nadaje się nawet do sterowania dużymi pompami lub kompresorami.
• Nie ma wyzwalacza napięciowego – więc nie reaguje na spadki napięcia czy przepięcia. Jego zadanie to tylko przełączanie między dwoma źródłami, nie ochrona.

Nie ma tu żadnych „magicznych” funkcji. To narzędzie dla profesjonalistów: solidne, proste w działaniu i zaprojektowane tak, by działać przez lata bez konserwacji. Montaż wymaga znajomości norm IEC 60947-3 i IEC 60947-6-1 – ale jeśli masz doświadczenie z tablicami rozdzielczymi na poziomie industrialnym, to ten przełącznik będzie działał tak samo dobrze jak jego mechanizm ryglujący.
