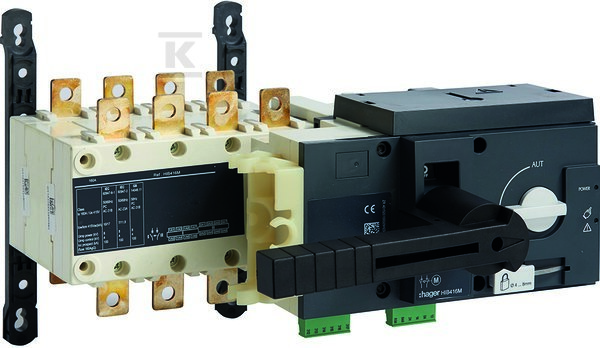

Przełącznik zasilania z napędem silnikowym 160A HIB416M

Przełącznik z napędem silnikowym – automatyczne przełączanie między źródłami zasilania

Urządzenie umożliwia automatyczne lub ręczne przełączanie między dwoma źródłami zasilania, bez przerwy w dostawie energii – idealne dla systemów wymagających ciągłości zasilania, jak np. szpitalne instalacje, centra danych lub obiekty przemysłowe. Ma trzy stabilne pozycje: I – źródło 1, 0 – wyłączony, II – źródło 2. Przełączenie między nimi odbywa się pod obciążeniem, bez konieczności odłączania obwodów.

Wbudowany napęd silnikowy działa bez udziału operatora – wystarczy sygnał sterujący z zewnętrznego układu (np. automatyki budynku). Możliwe jest też ręczne przełączenie za pomocą dźwigni awaryjnej, co zapewnia działanie nawet przy braku zasilania pomocniczego. Urządzenie posiada mechanizm ryglujący – po ustawieniu w pozycji 0 można zablokować go na klucz, co spełnia wymogi bezpieczeństwa przy pracach konserwacyjnych.

Konstrukcja i montaż

Zaprojektowane do montażu w tablicach rozdzielczych jako urządzenie mocowane na stałe. Podłączenie obwodów głównych odbywa się przez zaciski kablowe – obsługuje przewody Cu o przekroju od 35 mm2 do 95 mm2 (dla 160 A), a maksymalny przekrój to 120 mm2. Zalecane są końcówki kablowe lub szyny sztywne. Do montażu wymagana jest płaska i sztywna powierzchnia – nie nadaje się do montażu na szynie DIN ani czołowego.

Zaciski sterowania obsługują przewody o przekroju 1,5–2,5 mm2 (moment dokręcenia: 0,5–0,6 Nm). Dostępna jest listwa zaciskowa dla zasilania pomocniczego (230 V AC), która wymaga zamknięcia pokrywy po podłączeniu. Wskazówki LED (zielona = zasilanie włączone, czerwona = tryb ręczny) ułatwiają diagnostykę stanu urządzenia.

Bezpieczeństwo i wytrzymałość

Znamionowy warunkowy prąd zwarciowy wynosi 100 kA – urządzenie wytrzymuje ekstremalne przeciążenia typowe dla sieci przemysłowych. Wytrzymuje krótkotrwały prąd zwarciowy do 12 kA, co potwierdza jego odporność na awarie. Praca pod napięciem 380–415 V AC i prądem ciągłym 160 A pozwala na obsługę obciążeń o mocy do 105 kW przy 400 V.

Jest klasyfikowany jako rozłącznik główny, bezpieczeństwa i remontowy – spełnia wymogi normy DIN EN 60947-3 i DIN EN 60947-6-1. Stopień ochrony IP00 oznacza brak ochrony przed dotykiem czy pyłem na stronie czołowej – dlatego musi być montowany w zamkniętej tablicy rozdzielczej. Nie ma funkcji wyłącznika awaryjnego – nie służy do szybkiego odcięcia energii w nagłych sytuacjach.

Do działania wymaga zewnętrznego sterowania: impuls na zaciskach 315/317 › przełączenie do pozycji I; 317/316 › utrzymanie pozycji; 313/317 › przełączenie do pozycji 0. Wszystkie operacje mogą być sterowane przez KNX lub inne systemy automatyki budynku.
