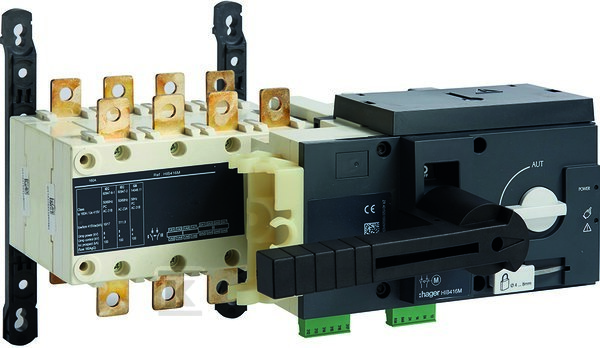

Przełącznik zasilania z napędem silnikowym 200A HIB420M

Przełącznik zasilania z napędem silnikowym – automatyczne przełączanie między źródłami

To urządzenie służy do bezpiecznego i automatycznego przełączania między dwoma źródłami zasilania – np. siecią główną a generatorem awaryjnym. Ma wbudowany napęd silnikowy, który wykonuje przełączenie bez interwencji ręcznej, co sprawia, że jest idealny dla instalacji wymagających ciągłości zasilania: hotele, szpitale, centra danych czy linie produkcyjne.

Jest zaprojektowany jako rozłącznik główny, bezpieczeństwa i remontowy – pozwala na fizyczne odizolowanie obwodu przed serwisem lub awarią. Nie działa jako wyłącznik awaryjny: nie odciąga natychmiastowo prądu przy nagłej awarii, ale zapewnia kontrolowane przełączenie między stanami.

Montaż i podłączenie – wymagania konkretne

Urządzenie jest mocowane na stałe i przeznaczone wyłącznie do montażu w tablicach rozdzielczych. Nie ma możliwości montażu na szynie DIN, w tablicy 4-otworowej, ani czołowo centralnie – jedyna poprawna metoda to instalacja wewnątrz odpowiednio przygotowanej tablicy.

Podłączenie obwodów głównych odbywa się przez zaciski kablowe. Dla prądu 200 A minimalny przekrój kabla miedzianego to 95 mm2, maksymalny – 120 mm2. Można również stosować szyny elastyczne o przekroju 2 x 95 mm2. Moment dokręcenia śrub wynosi: zalecany 20 N·m, maksymalny 45 N·m – przekroczenie tego limitu może uszkodzić zacisk.

Sterowanie odbywa się przez zaciski obwodów kontrolnych (312–317, 313–317, 316–317 itd.). Przewody sterujące powinny mieć przekrój 1,5–2,5 mm2. Do ich podłączenia potrzebny jest dostęp do listwy zaciskowej – wymaga to zdjęcia górnej pokrywy. Po podłączeniu pokrywa musi być ponownie zamknięta.

Wskaźniki i stan pracy

Urządzenie ma dwie diody LED:

• zielona – sygnalizuje obecność napięcia zasilającego
• czerwona – informuje o trybie pracy ręcznej lub niedostępności urządzenia

Te wskaźniki są integralną częścią urządzenia i dostępne bezpośrednio na jego obudowie – nie wymagają zewnętrznego monitoringu.

Wytrzymałość i bezpieczeństwo

• Praca przy napięciu 380–690 V AC, prąd ciągły 200 A
• Zdolność łączeniowa przy 400 V: 131 kW
• Znamionowy warunkowy prąd zwarciowy: 50 kA
• Znamionowy wytrzymywany prąd krótkotrwały: 12 kA
• Stopień ochrony strony czołowej: IP00 – urządzenie musi być zamknięte w tablicy rozdzielczej

Nie ma opcjonalnych wyzwalaczy napięciowych ani innych dodatków. Urządzenie działa tylko jak zaprojektowane: jako czysty mechanizm przełączania z napędem silnikowym.

Montaż i uruchomienie mogą wykonywać wyłącznie wykwalifikowane osoby. W przypadku uszkodzenia – nawet drobnego – zaleca się całkowita wymiana urządzenia.
