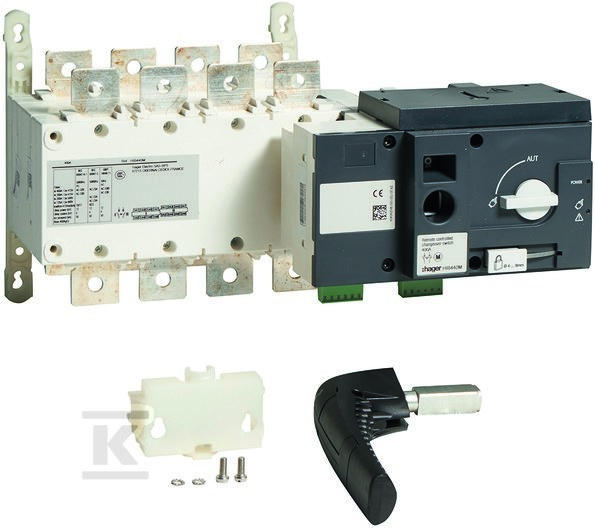

Przełącznik zasilania z napędem silnikowym 400A HIB440M

Przełącznik zasilania z napędem silnikowym – działanie i montaż

Urządzenie to jest przeznaczone do bezpiecznego i zdalnego sterowania przepływem energii w instalacjach rozdzielczych. Zostało zaprojektowane jako stałe, mocowane na płycie, z funkcją rozłącznika głównego, bezpieczeństwa i remontowego – co oznacza, że może być używane zarówno do normalnego wyłączania obwodu, jak i do izolacji instalacji podczas serwisu. Napęd silnikowy umożliwia zdalne przełączanie między pozycjami (I, O, II) bez konieczności dostępu fizycznego do urządzenia – szczególnie przydatne w tablicach o ograniczonym dostępie lub w obiektach z wymogami automatyki.

Montaż odbywa się wyłącznie w tablicach rozdzielczych. Urządzenie nie ma otworów na montaż czołowy ani montaż pośredni – musi być zamocowane na szynie DIN lub płycie montażowej w sposób zapewniający sztywność i stabilność. Złącza główne są typu zacisk kablowy, co pozwala na podłączenie przewodów o przekroju od 35 mm2 (dla 400 A) do maksymalnie 2 × 95 mm2. Moment dokręcania śrub wynosi od 8,3 Nm do 40 Nm – zależnie od przekroju kabla – i musi być dokładnie przestrzegany.

Sterowanie i bezpieczeństwo

Urządzenie nie działa jako wyłącznik awaryjny – nie ma funkcji „przycisku awaryjnego”. Zamiast tego, tryb ręczny jest aktywowany poprzez dźwignię mechaniczną, która musi być odłożona na uchwyt przed uruchomieniem trybu automatycznego. W trybie AUTO (położenie „AUT”) sterowanie odbywa się przez sygnały zewnętrzne: impulsy na zaciskach 315/317 (przełączenie do pozycji I), 313/317 (przełączenie do pozycji O) lub 316/317 (podtrzymanie). Dioda zielona potwierdza zasilanie, czerwona informuje o stanie ręcznym lub niedostępności urządzenia.

Stopień ochrony IP00 oznacza brak ochrony przed dotykiem czy obcymi ciałami – dlatego obudowa tablicy musi zapewniać pełną ochronę. Nie wolno otwierać tablicy podczas pracy urządzenia. Do montażu wymagane są dodatkowe osłony zacisków i ekrany ochronne – dostępne jako akcesoria. Przy obsłudze należy zawsze stosować przyrząd do wykrywania napięcia i unikać wprowadzania metalowych przedmiotów do wnętrza tablicy.

Korzyści dla instalatora i użytkownika

• Zdalne sterowanie pozwala na integrację z systemami BMS lub automatyką budynku bez konieczności fizycznego dostępu do urządzenia.
• Wbudowany mechanizm ryglujący zapobiega przypadkowemu przełączeniu podczas serwisu – kluczowe dla bezpieczeństwa personelu.
• Zdolność łączeniowa 263 kW przy 400 V pozwala na bezpieczne sterowanie dużymi obciążeniami typu silników, grzejników czy systemów HVAC.
• Warunkowy prąd zwarciowy 50 kA gwarantuje odporność na skutki zwarć w sieciach przemysłowych – spełnia wymagania dla instalacji o wysokiej mocy.
• Praca w zakresie 380–415 V AC odpowiada standardowym sieciom trójfazowym w Europie.
• Możliwość przełączania nawrotnego (I–O–II) umożliwia wybór między różnymi źródłami zasilania – np. sieć + generator.
• Zgodność z normami IEC/EN – urządzenie spełnia wymagania dla rozłączników przemysłowych; dokumentacja dostępna online.

Nie ma możliwości dodatkowego wyzwalacza napięciowego ani opcjonalnego napędu – wszystko jest wbudowane i niepodlega modyfikacji. Uszkodzone urządzenie należy wymienić całkowicie – nie dopuszcza się naprawy.
