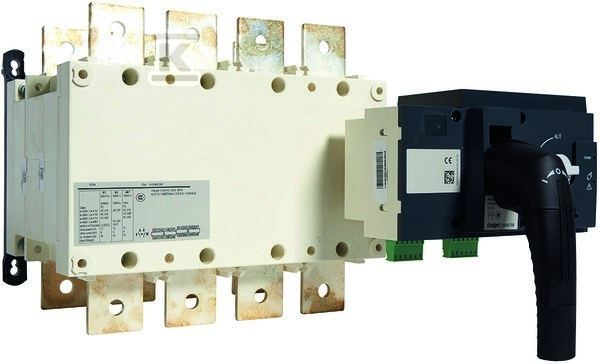

Przełącznik zasilania z napędem silnikowym 630A HIB463M

Przełącznik zasilania z napędem silnikowym – rozwiązanie dla krytycznych obwodów

To urządzenie to nie prosty rozłącznik – to system przełączania zasilania między dwoma źródłami, zaprojektowany do pracy pod obciążeniem i zabezpieczony przed niebezpiecznymi sytuacjami. Został stworzony do montażu w tablicach rozdzielczych, gdzie wymagana jest niezawodna, zdalna i ręczna kontrola zasilania – np. w instalacjach tertiaernych, szpitalach, centrach danych lub obiektach z systemami awaryjnymi.

Ma cztery bieguny i jest zaprojektowany do pracy przy napięciu 380–415 V AC. Przy takim napięciu może bezpiecznie przepuszczać prąd ciągły 630 A, a jego zdolność łączeniowa przy 400 V wynosi 414 kW – co oznacza, że może bezpiecznie przełączać obwody z silnikami, grzałkami czy innymi obciążeniami o dużym prądzie rozruchowym. Wartość Iq = 50 kA potwierdza jego odporność na skutki zwarć – nie ulegnie uszkodzeniu nawet przy ekstremalnych przepływach prądu.

Napęd silnikowy i mechanizm ryglujący – bezpieczne i precyzyjne przełączanie

Wbudowany napęd silnikowy pozwala na zdalne przełączanie między dwoma źródłami zasilania – bez konieczności fizycznego dostępu do urządzenia. Działa on w trzech stabilnych pozycjach: I (źródło A) – 0 (wyłączone) – II (źródło B). Przełączenie między stanami I a II odbywa się pod obciążeniem, co eliminuje potrzebę wyłączenia całego obwodu przed zmianą źródła.

Mechanizm ryglujący zapobiega przypadkowemu przełączeniu – np. podczas serwisu lub awarii. Można go dodatkowo zablokować kluczem, co spełnia wymogi bezpieczeństwa przy pracach remontowych. Ręczny uchwyt awaryjny pozwala na manualne przełączenie nawet przy braku zasilania napędu.

Zgodność i montaż – gotowe do instalacji w tablicach

Urządzenie jest zaprojektowane jako stałe wyposażenie tablicy rozdzielczej – nie montuje się na szynie DIN ani czołowo. Jego konstrukcja umożliwia bezpośrednie podłączenie kabli przez zaciski, a duża przestrzeń w obszarze zacisków ułatwia montaż przewodów i stosowanie szyn połączeniowych. Jest to jednocześnie rozłącznik główny, rozłącznik bezpieczeństwa i rozłącznik remontowy – spełnia wszystkie kluczowe funkcje wymagane przez normy dla systemów o wysokim poziomie niezawodności.

Jedyny styk pomocniczy (zwierny) umożliwia integrację z systemami sterowania lub sygnalizacją stanu pracy. Brak wyzwalacza napięciowego czy opcjonalnego napędu oznacza, że to urządzenie działa wyłącznie jako przełącznik mechaniczny – bez dodatkowej logiki automatycznej. To jego siła: prostota, odporność i jasna funkcja.

Stopień ochrony IP00 na stronie czołowej oznacza, że nie jest izolowany od kontaktu z elementami zewnętrznymi – dlatego musi być zamontowany w zamkniętej tablicy rozdzielczej. Nie ma żadnej funkcji jako wyłącznika awaryjnego; jego zadanie to nie zatrzymywanie energii w nagłej awarii, ale kontrolowane przełączanie między źródłami.
