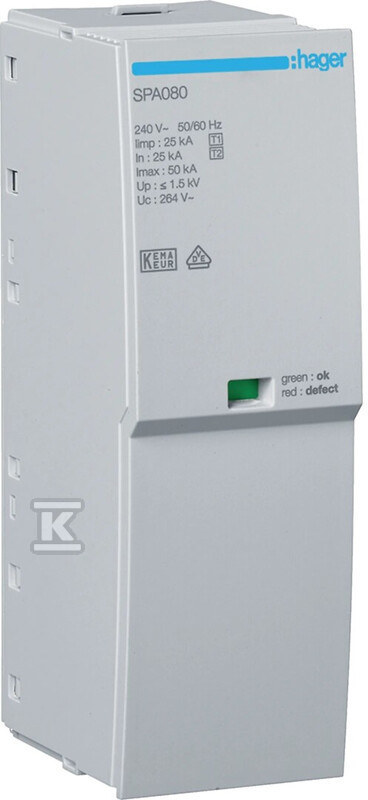

Moduł T1 1P sieć TN-S/TN-C/TT(L-N) Iimp=25kA Up1,5kV In=25kA do SPA180 SPA080

Ochrona przed piorunem w instalacjach zasilania

Moduł T1 o poziomie ochrony 1,5 kV jest zaprojektowany do montażu w obwodach L-N (lub PEN-N) w sieciach TN-S, TN-C i TT. Zdolność do odprowadzenia prądu udarowego 25 kA (10/350 µs) sprawia, że działa jako pierwszy poziom ochrony w systemach rozdzielczych – tam, gdzie istnieje ryzyko bezpośredniego uderzenia pioruna lub indukcji z bliskiego uderzenia.

Ma zintegrowane bezpieczniki, które automatycznie odłączają moduł w przypadku uszkodzenia, a jego zadziałanie jest widoczne dzięki optycznemu wskaźnikowi stanu. Sygnalizacja zdalna przez styk umożliwia integrację z systemami nadzoru lub alarmowymi – przydatne w obiektach komercyjnych lub przemysłowych, gdzie monitorowanie stanu ochrony jest obowiązkowe.

Montaż odbywa się na szynie DIN TH-15 mm i zajmuje 2 moduły. Złącza śrubowe obsługują przewody litych i elastycznych o przekroju 35 mm2 – co odpowiada standardowym przewodom w instalacjach rozdzielczych. Moment dokręcania wynosi 4,5 Nm – wystarczający, by zapewnić trwałe połączenie bez ryzyka uszkodzenia przewodu.

Stopień ochrony IP20 ogranicza jego zastosowanie wyłącznie do wnętrz – nie nadaje się do montażu na zewnątrz ani w wilgotnych miejscach. Działa w zakresie temperatur od -40°C do +80°C, co sprawia, że jest odporny na ekstremalne warunki w szafach rozdzielczych nawet w zimnych klimatach.

Napięcie ciągłe robocze 264 V i napięcie znamionowe 240 V pozwalają na bezpieczne działanie w standardowych systemach jednofazowych. Zdolność gaszenia prądu następczego do 50 kA gwarantuje, że moduł nie stanie się źródłem zagrożenia po zadziałaniu – wyłącznik nadmiarowy lub bezpiecznik za nim nie zostanie uszkodzony przez długotrwały prąd zwarcia.

Nie ma potrzeby dodatkowego wyłącznika nadmiarowego – integruje się bezpośrednio z istniejącą ochroną obwodu. Jest to rozwiązanie dla instalatorów, którzy chcą oszczędzić miejsce i czas montażu, jednocześnie spełniając wymagania normy IEC 61643-11 dla klasy T1.
