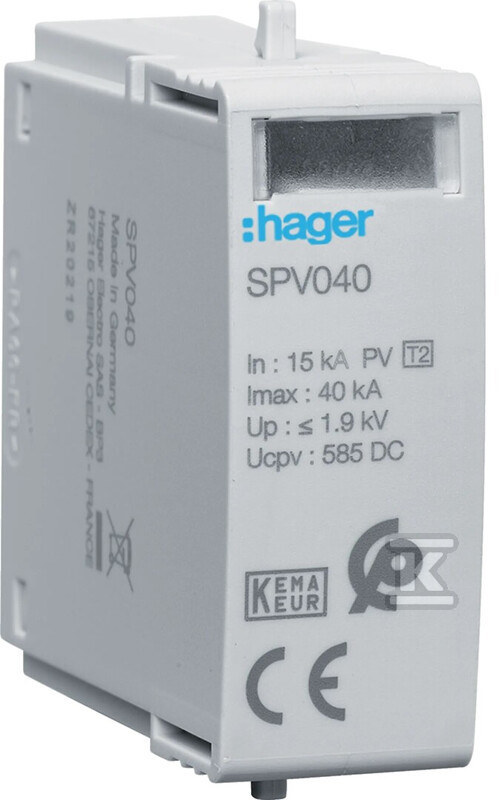

Moduł T2 MOV 1P PV In=15kA Imax=40kA Up1, 9kV Uc=585VDC SPV040

Ochrona instalacji fotowoltaicznych przed przepięciami

Moduł SPV040 jest zaprojektowany do ochrony instalacji fotowoltaicznych przed przepięciami typu 2, szczególnie tymi wywołanymi przez uderzenia piorunów w pobliżu lub indukowane w przewodach DC. Działa jako wymienny element w systemach ograniczników przepięć Hager, a jego konstrukcja jest zoptymalizowana pod kątem pracy w warunkach zewnętrznych – od -40°C do +80°C – co czyni go odpornym na ekstremalne temperatury na dachach czy w panelach.

Przyjęta wartość napięcia trwałej pracy DC (Uc) na poziomie 585 V pozwala na bezpieczne zastosowanie w układach PV z napięciem otwartym do około 600–700 V, co odpowiada większości nowoczesnych modułów solarnych. Poziom ochrony Up na poziomie 1,9 kV dla wszystkich kombinacji L-N, N-PE i L-PE zapewnia ograniczenie przepięć do wartości, które nie uszkadzają inwerterów ani elektroniki sterującej – bez zbędnej nadmiernego „przytłumienia”, które mogłoby prowadzić do niepotrzebnego obniżenia wydajności.

Wartość znamionowego prądu wyładowczego (In) 15 kA i maksymalnego (Imax) 40 kA oznacza, że moduł wytrzymuje zarówno częste mniejsze impulsy, jak i rzadsze, ale bardzo mocne uderzenia piorunowe. Nie ma potrzeby stosowania dodatkowego zabezpieczenia przeciwzwarciowego – moduł samodzielnie nie powoduje zwarć przy zadziałaniu, a jego wytrzymałość zwarciowa (Isccr) na poziomie 2 kA gwarantuje bezpieczeństwo przy krótkotrwałych awariach w obwodzie.

Montaż odbywa się na szynie DIN – jeden moduł zajmuje tylko 17,5 mm szerokości, co pozwala na kompaktowe rozmieszczenie w rozdzielnicach PV. Przewody można podłączyć o przekroju do 35 mm2 (jednoprzewodowe) lub 25 mm2 (elastyczne), co pokrywa większość standardowych kabli DC w systemach domowych i małych komercyjnych. Moment dokręcenia wynosi 3 Nm – wystarczy delikatne dociskanie śrubą, bez ryzyka uszkodzenia styków.

Sygnalizacja zadziałania jest optyczna: czerwony wskaźnik na obudowie jasno informuje o konieczności wymiany modułu – nie trzeba sprawdzać multimetrem ani odłączać całego systemu. Brak kontaktów zdalnej sygnalizacji oznacza, że nie można go podłączyć do systemów BMS czy SCADA – ale to też znaczy mniej punktów awarii.

Stopień ochrony IP20 sprawia, że moduł nie jest przeznaczony do montażu na zewnątrz – musi być umieszczony w obudowie zamykanej. Nie ma też prądu upływu ani wbudowanego bezpiecznika – to nie jest urządzenie samodzielnego działania, tylko element wymienny w systemie SPD.

Zgodny z IEC 61643-11 i IEC 61643-15, przeznaczony wyłącznie do sieci DC typu PV. Nie nadaje się do sieci AC lub układów TN-S/TT bez odpowiedniego systemu ogranicznika.
