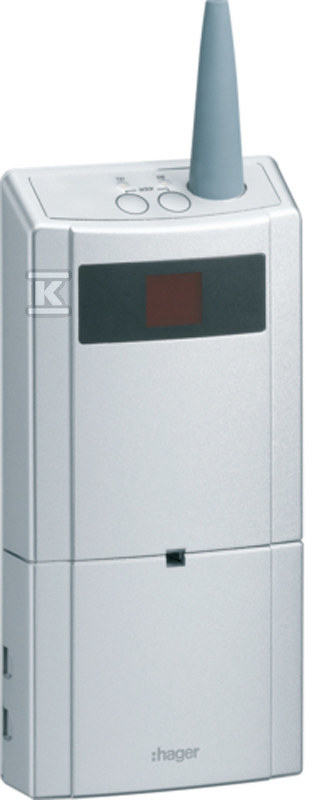

Centrala radiowa KNX, alu, KNX Q/E/S TR131B

Mosty między światem przewodowym a radiowym w instalacjach KNX

TR131B to coupler mediów (media coupler) produkowany przez Hager, który pełni funkcję dwukierunkowego mostu komunikacyjnego w systemie KNX z transmisją radiową. Urządzenie umożliwia integrację urządzeń pracujących w standardzie KNX TP (przewodowym, skrętka) z urządzeniami KNX RF (radiowymi), co pozwala na budowanie hybrydowych instalacji inteligentnego budynku - częściowo przewodowych, częściowo bezprzewodowych.

W praktyce oznacza to, że instalator może rozbudować istniejącą linię kablową KNX o segment radiowy bez konieczności prowadzenia dodatkowych tras kablowych. W mniejszych instalacjach radiowych TR131B może pełnić rolę tymczasowej bramy programującej - po zakończeniu konfiguracji urządzenie można zainstalować na stałe jako element systemu lub pozostawić jako interfejs TP/radio.

Konfiguracja odbywa się poprzez oprogramowanie ETS (Engineering Tool Software) z wykorzystaniem dedykowanej bazy danych produktów TL131 lub opcjonalnie za pomocą panelu serwisowego TX100 w wersji V2.4.0 lub nowszej.

Komunikacja i sygnalizacja stanu pracy

Urządzenie operuje w paśmie 868,3 MHz z mocą nadajnika o cyklu pracy 1% i należy do kategorii odbiornika 2 - standardowe parametry dla europejskich instalacji KNX RF zapewniające stabilną komunikację w budynkach mieszkalnych i biurowych.

TR131B wyposażono w dwukierunkową komunikację bezprzewodową, co oznacza, że telegramy mogą płynąć w obie strony - zarówno z segmentu radiowego do przewodowego, jak i odwrotnie. Stan komunikacji sygnalizowany jest przez:

• LED 1 - ruch telegramów na magistrali TP KNX,
• LED 5 - ruch telegramów na linii radiowej KNX,
• Wyświetlacz 2×8 segmentów - kody statusowe i tryby pracy.

Wyświetlacz pokazuje między innymi: Ad przy adresowaniu fizycznym, CF podczas parowania lub konfiguracji ETS/TX100, Fa przy resecie do ustawień fabrycznych oraz Lo gdy wykryto niski poziom baterii w urządzeniu radiowym.

Parametry pracy i warunki montażu

Obudowa o wymiarach 203 × 77 × 26,5 mm wykonana jest w kolorze srebrnym (RAL 7031) i przeznaczona do montażu natynkowego - nie wymaga zabudowy w puszce ani na szynie DIN. Stopień ochrony IP30 oznacza obudowę zamkniętą chroniącą przed dotknięciem palcem i ciałami obcymi >2,5 mm, ale bez ochrony przed wodą - dlatego urządzenie należy instalować wyłącznie wewnątrz budynków.

Zasilanie realizowane jest napięciem stałym 30V DC zgodnie z klasą SELV/TBTS/ZLVS (bezpieczne niskie napięcie), co pozwala na integrację z istniejącą magistralą KNX bez separowanego źródła zasilania. Pobór mocy wynosi do 2 W, co jest istotne przy projektowaniu zasilaczy systemowych. Podłączenie do magistrali przewodowej odbywa się przez zaciski śrubowe TG008, natomiast przyciski programowania dostępne są pod klapką serwisową. Urządzenie pracuje w temperaturze od 0 do 45°C; podczas składowania toleruje zakres od -20 do 70°C.

Zgodność i certyfikaty środowiskowe

Urządzenie spełnia wymogi dyrektywy RoHS (ograniczenie substancji niebezpiecznych), co potwierdza jego zgodność z europejskimi standardami dotyczącymi minimalizacji zawartości ołowiu, rtęci czy kadmu w sprzęcie elektronicznym.

Producent udostępnia pełną dokumentację techniczną obejmującą deklarację zgodności WE według dyrektywy R&TTE 1999/5/WE oraz bazę danych ETS umożliwiającą pełną parametryzację funkcji przez certyfikowanych integratorów systemów KNX.
