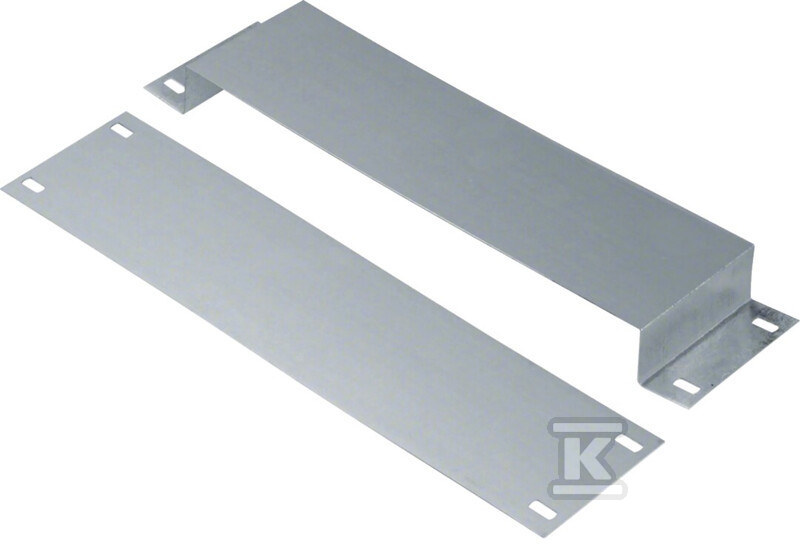

Element do dopasowania długości 340X38 mm stal, TEHALIT.UK UKM340380

Element do precyzyjnego wyrównania odległości między kanałami podłogowymi w miejscach, gdzie zachodzi konieczność kompensacji szczelin dylatacyjnych. Wchodzi w skład systemu tehalit.UK - rozwiązania Hager przeznaczonego do prowadzenia instalacji elektrycznej w wylewkach betonowych.

Przeznaczenie i zastosowanie

Element typu język/zaczep montuje się wzdłuż szczelin dylatacyjnych, umożliwiając płynne połączenie dwóch odcinków kanału podłogowego o szerokości 340 mm i wysokości 38 mm. Dzięki temu instalacja zachowuje ciągłość trasy kablowej nawet w strefach narażonych na? ruchy konstrukcyjne podłoża - typowe dla połączeń płyt fundamentowych, stropów czy pól dylatacyjnych.

Produkt nie posiada funkcji wyrównania potencjału, co należy uwzględnić na etapie projektowania uziemienia całego systemu kanałów.

Konstrukcja i materiały

Wykonany z blachy stalowej ocynkowanej metodą cynkowania zgodną z DIN EN 10327 - zapewnia to odporność na korozję w środowisku betonowym, gdzie wilgoć może przenikać przez mikropęknięcia wylewki przez lata eksploatacji.

Wymiary 340 × 38 mm są dedykowane dla najszerszego wariantu kanałów tehalit.UK - tych o przekroju umożliwiającym maksymalne obciążenie przewodami (do 53 przewodów O 11 mm przy współczynniku wypełnienia 0,5). Element dopasowuje się do geometrii konkretnego odcinka trasy, dlatego jego model określono jako „język/zaczep" - forma ta pozwala na mechaniczne zazębienie z końcówką kanału.

Zgodność z normami

System tehalit.UK spełnia wymagania normy DIN EN 50085-1 oraz DIN EN 50085-2-2 dla kanałów instalacyjnych montowanych w betonie. Przed zalaniem wylewki należy sprawdzić ciągłość wymaganych połączeń wyrównawczych między elementami metalowymi systemu - producent zastrzega konieczność weryfikacji tego aspektu przed aplikacją masy betonowej.

Produkt jest częścią kompleksowej rodziny akcesoriów tehalit.UK obejmującej łączniki podstawy (UKS), uchwyty zabezpieczające (UKB), końcówki (UKE) oraz narożniki pionowe - wszystkie wykonane w tej samej technologii ze stali ocynkowanej i dedykowane konkretnym wysokościom kanałów (28, 38 lub 48 mm).
