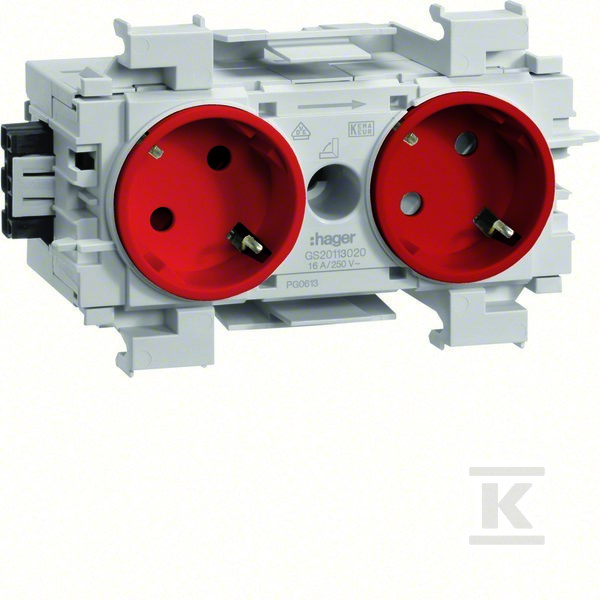

Gniazdo SCHUKO 2-krotne 45° WAGO montaż krawędziowy czerwony, TEHALIT.WA GS20113020

Gniazdo do kanałów elektroinstalacyjnych z systemem szybkiego podłączenia

Gniazdo kanałowe 2-krotne SCHUKO marki Hager z serii Tehalit.WA to element osprzętu elektroinstalacyjnego przeznaczony do montażu w kanałach elektroinstalacyjnych. Produkt wyposażono w dwa gniazda wtykowe SCHUKO rozmieszczone pod kątem 45°, co ułatwia podłączanie wtyczek w ciasnych przestrzeniach przy kanale. Charakterystyczną cechą jest obrócona wkładka centralna - rozwiązanie, które poprawia ergonomię podłączania urządzeń, gdy gniazdo zamontowane jest przy krawędzi kanału.

System połączeń oparty na technologii szybkich połączeń wtykowych pozwala na szybki i beznarzędziowy montaż przewodów. Do dyspozycji są dwa sposoby podłączenia: wtyk samozaciskowy dla przewodów elastycznych o przekroju 1,5-2,5 mm2 bez potrzeby stosowania końcówek tulejkowych, lub polaryzowane złącze wtykowe, które eliminuje ryzyko błędnego podłączenia faz. Funkcja pętli (loop through) umożliwia przelotowe połączenie kolejnych elementów w linii - instalacja rozbudowuje się przez dołączanie kolejnych gniazd za pomocą 3-biegunowego systemu złączek.

Konstrukcja i materiały

Obudowa wykonana jest z poliamidu (PA) - tworzywa termoplastycznego o dobrych właściwościach mechanicznych i dielektrycznych. Materiał jest bezhalogenowy, co oznacza brak emisji toksycznych gazów przy ewentualnym pożarze - istotna cecha w instalacjach wymagających norm bezpieczeństwa pożarowego.

Produkt ma matową powierzchnię w kolorze czerwonym (RAL 3020 - verkehrsrot), bez dodatkowych pokryć ochronnych (stan surowy). Wymiary osprzętu wynoszą 50 × 120 × 54 mm, a konstrukcja przewiduje mocowanie zatrzaskowe na frontrastend - czyli zatrzask wysuwany od przodu, umożliwiający instalację i demontaż bez konieczności rozbierania całego ciągu kanału.

Bezpieczeństwo użytkowania i parametry pracy

Gniazdo zapewnia podwyższony stopień ochrony przed dotykiem (ochrona przed dziećmi) dzięki przesłonom torującym dostęp do styków. Izolowana konstrukcja oraz odporność udarowa IK07 świadczą o wytrzymałości mechanicznej na uderzenia.

Urządzenie pracuje przy napięciu znamionowym 250 V AC, prądzie 16 A i częstotliwości 50-60 Hz. Stopień ochrony IP20 oznacza zabezpieczenie przed obiektami większymi niż 12,5 mm oraz brak odporności na wodę - typowo dla osprzętu wewnętrznego montowanego w suchych pomieszczeniach.

Kompatybilność systemowa

Gniazdo należy do rodziny produktów Hager BRx (seria gniazd 80 mm) i jest przystosowane do współpracy z kanałami brüstungskanal (kanały przypodłogowe / przylistwowe). Możliwość anizowania pozwala na budowanie ciągów wielokrotnych gniazd - każdy kolejny moduł łączy się zatrzaskowo z poprzednim przez wspólny konektor.

Do opcjonalnego wyposażenia należą gotowe przewody konfekcjonowane oraz złącza steckverbinder dla szybkich połączeń typu plug-in między elementami instalacji.
