Interfejs KNX do mierników energii, KNX E/S TXF121

Komunikacja liczników energii z magistralą KNX

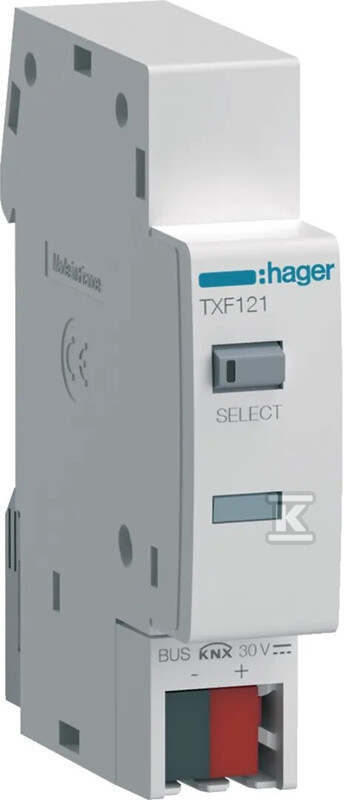

Urządzenie TXF121 pełni rolę mostu między licznikami energii elektrycznej Hager wyposażonymi w interfejs podczerwieni a instalacją KNX - przesyła wszystkie dane pomiarowe w formie telegramów KNX, umożliwiając ich wizualizację i dalsze przetwarzanie przez system automatyki budynkowej.

Komunikacja z licznikiem odbywa się bezprzewodowo przez wbudowany port IR umieszczony z boku obudowy. Wystarczy zamontować moduł bezpośrednio obok kompatybilnego licznika - bez dodatkowych przewodów pomiarowych.

Dane przesyłane na magistralę KNX

Interfejs przekazuje pełen zakres parametrów energetycznych: energię czynną pobraną i oddaną (np. z instalacji fotowoltaicznej), energię bierną, chwilową moc czynną, bierną i pozorną, napięcia fazowe i międzyfazowe, prądy poszczególnych faz, częstotliwość sieci oraz współczynnik mocy cos?.

Dodatkowo urządzenie generuje alarmy w sytuacjach krytycznych: przy przekroczeniu lub spadku napięcia poniżej ustawionych progów oraz przy nadmiernym zużyciu energii. Komunikaty te mogą wyzwalać scenariusze ochronne - na przykład odłączenie wrażliwych odbiorników takich jak lodówki czy komputery - oraz powiadomienia push na smartfonie użytkownika końcowego.

Obsługiwany jest również podwójny tryb taryfowy: informacja o aktywnej taryfie może pochodzić zarówno z samego licznika, jak i z magistrali KNX.

Konfiguracja i programowanie

Moduł zajmuje 1 moduł na szynie DIN w rozdzielnicy i konfiguruje się go za pomocą narzędzia Easy Inbetriebnahme, aplikacji domovea basic lub oprogramowania ETS od wersji 5. Producent udostępnia dedykowaną bazę danych produktowych KNX oraz szczegółowy podręcznik aplikacyjny ETS-Easy.

Kompatybilność

Urządzenie współpracuje z jednofazowymi i trójfazowymi licznikami energii Hager wyposażonymi w interfejs podczerwieni - zgodnie z tabelą doboru liczników producenta. Wykluczone są modele ECM140D oraz ECR140D.

Zasilanie pochodzi z samej magistrali KNX (21-32 V DC), co eliminuje konieczność stosowania dodatkowego zasilacza.

Spełnia wymagania dyrektywy RoHS dotyczącej ograniczenia substancji niebezpiecznych w sprzęcie elektrycznym i elektronicznym.
