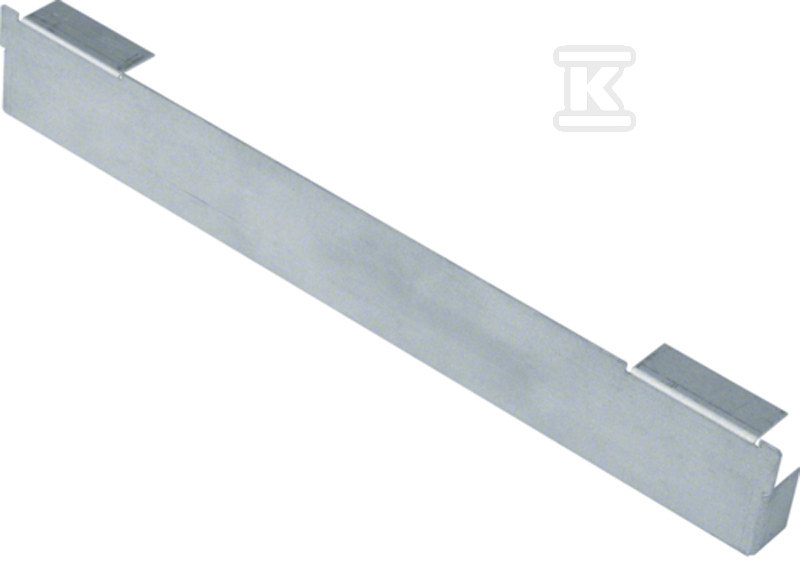

Końcówka 340X38 mm stal, TEHALIT.UK UKE340380

Element wykończeniowy do kanałów podłogowych w wylewkach betonowych

Końcówka UKE340380 to stalowy element przeznaczony do zamykania i wykańczania torów kablowych systemu tehalit.UK montowanych w wylewkach betonowych. Wymiary 340 × 38 mm odpowiadają najszerszemu profilowi kanału z oferty Hager - sprawdza się tam, gdzie trzeba prowadzić dużą liczbę przewodów przez pomieszczenia o znacznym obciążeniu użytkowym.

Konstrukcja i dopasowanie do systemu tehalit.UK

Wykonana z blachy stalowej ocynkowanej, co zapewnia odporność na korozję w środowisku wilgotnej wylewki. Cynkowanie wykonane wg normy DIN EN 10327 gwarantuje trwałą powłokę ochronną - ważne szczególnie przy instalacjach wieloletnich, gdzie dostęp do kanału po zalaniu jest utrudniony.

Końcówka stanowi jeden z akcesoriów systemu tehalit.UK obejmującego:

• podstawy i pokrywy kanałów (długość 2 m),
• łączniki podstawy,
• uchwyty zabezpieczające,
• narożniki pionowe,
• uniwersalne puszki podłogowe na płycie, nóżkach lub z blachy stalowej,
• pokrywy montażowe i przepusty kablowe.

Cały system jest zgodny z normą DIN EN 50085-1 oraz 50085-2-2, która określa wymagania dla kanałów instalacyjnych montowanych w podłodze. Kanały tehalit.UK układa się bezpośrednio na surowym stropie przed wykonaniem wylewki - pokrywa jest demontowalna, co pozwala na szybkie przeciąganie przewodów bez naruszania gotowej posadzki.

Zastosowanie i praktyczne korzyści

Końcówkę stosuje się na końcach odcinków kanałów - zarówno przy ścianach, jak i przy miejscach rozgałęzień prowadzących do puszek podłogowych. Dzięki niej:

• chronisz przekrój kanału przed zalaniem betonem podczas prac wykończeniowych,
• zapewniasz estetyczne wykończenie widocznych krawędzi po zdjęciu szalunku,
• utrzymujesz ciągłość toru kablowego nawet przy niestandardowych kształtach pomieszczeń.

System tehalit.UK obsługuje szerokości kanałów 190, 240 i 340 mm oraz wysokości 28, 38 i 48 mm. Końcówka UKE340380 pasuje do konfiguracji szerokości 340 mm i wysokości 38 mm - czyli jednej z najpojemniejszych opcji przekrojowych (przekrój poprzeczny rzędu 72,2 cm2, maksymalnie kilkadziesiąt przewodów O11 mm przy współczynniku wypełnienia 0,5).

Przy projektowaniu instalacji warto pamiętać o dwóch technicznych aspektach dotyczących całego systemu: metalowe przegrody nie zapewniają separacji elektromagnetycznej (w razie potrzeby stosuje się przewody ekranowane), a przed zalaniem należy sprawdzić ciągłość wymaganych połączeń wyrównawczych.

Materiał i trwałość

Stal ocynkowana to standard dla elementów pracujących wewnątrz konstrukcji budowlanych - nie rdzewieje, nie odkształca się pod wpływem obciążeń posadzki i zachowuje geometrię przez dekady. Końcówka waży niewiele (pojedyncza sztuka), więc montaż na sucho przed zalaniem nie wymaga dodatkowego mocowania - wystarczy osadzić ją na kanale przed ułożeniem zbrojenia lub folii izolacyjnej.
