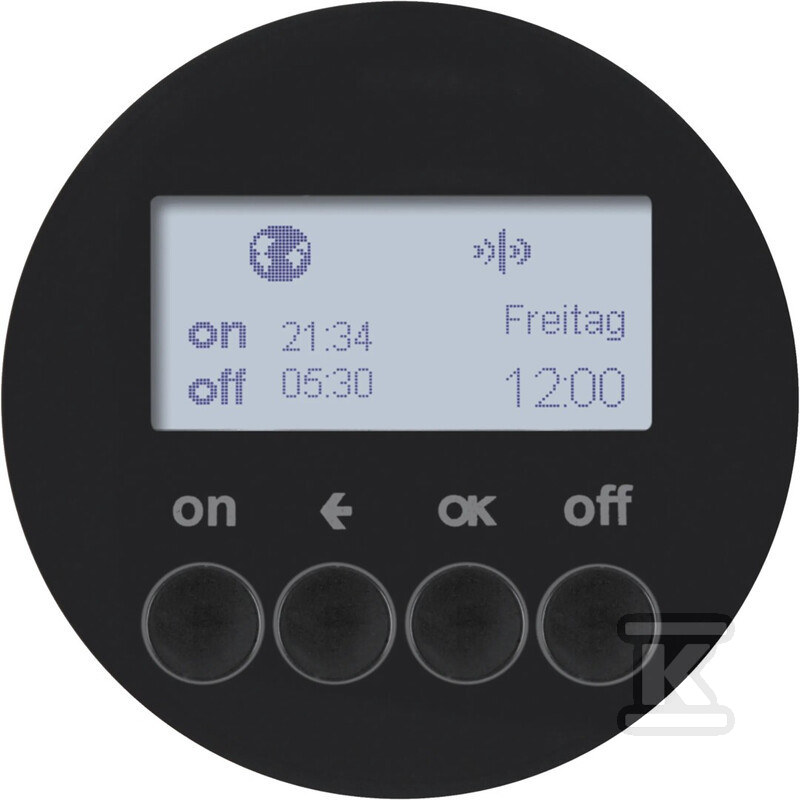

Łącznik czasowy czarny , quicklink, R.X/1930/GLAS KNX RF 85745231

Dwukierunkowy timer radiowy do systemu KNX

Urządzenie przeznaczone jest do montażu podtynkowego - stanowi nakładkę z wyświetlaczem montowaną na odpowiednich wkładach serii Berker R.x. Czarny połysk powierzchni sprawia, że pasuje do osprzętu z linii Berker R.1/R.3/Serie 1930/R.classic - zarówno przy modernizacji istniejących instalacji, jak i w nowych projektach.

Komunikacja radiowa i integracja z systemem

Timer pracuje w paśmie 868,3 MHz z protokołem KNX Radio - komunikacja jest dwukierunkowa, co oznacza że urządzenie nie tylko wysyła polecenia czasowe, ale też potwierdza ich wykonanie i może odbierać sygnały zwrotne. Integracja z przewodowym systemem KNX-TP następuje poprzez media-koppler radiowy montowany natynkowo - dzięki temu instalacja zachowuje pełną funkcjonalność centralnego sterowania.

Wbudowane złącze magistralne jest częścią zestawu - nie trzeba dokupować oddzielnego modułu sprzęgającego.

Programowanie i tryby pracy

Urządzenie oferuje trzy niezależne tryby programowania:

• Program dzienny - przełączanie o określonych godzinach w cyklu dobowym,
• Program tygodniowy - indywidualne harmonogramy dla każdego dnia tygodnia,
• Program astronomiczny - automatyczne przełączanie przy wschodzie lub zachodzie słońca; przesunięcie można ustawić w zakresie ±2 godzin, a lokalizację definiować przez nazwę miasta lub współrzędne geograficzne.

Dodatkowo dostępny jest tryb urlopowy (ferien-programm) - losowo zmienia czasy przełączeń w automatycznym trybie pracy, symulując obecność mieszkańców. Funkcja ta przydaje się szczególnie podczas wyjazdów wakacyjnych.

Zegar zachowuje dokładność ±3 minuty na rok, a rezerwa bateryjna wynosi 8 godzin - po ewentualnej przerwie w zasilaniu nie trzeba ponownie programować urządzenia.

Funkcje sterowania i dodatkowe możliwości

Tryb konfiguracji quicklink pozwala na szybkie przypisanie podstawowych funkcji bez użycia ETS:

• przełączanie,
• dwie sceny,
• sterowanie czasowe,
• przycisk bistabilny (kontakt NO),
• sterowanie wymuszone.

Tryb rozszerzony ETS dodaje kolejne opcje - obsługę +6 dodatkowych scen, tryb pracy wł./wył., wywoływanie scen z opóźnieniem czasowym, ściemnianie zależne od pory dnia oraz sygnalizację aktualnego stanu urządzenia.

Na pokładzie znajdziesz też:

• funkcję party - tymczasowe ręczne sterowanie z pominięciem automatyki,
• blokadę klawiszy - zabezpieczenie przed przypadkowym naciśnięciem,
• funkcję reset - przywrócenie ustawień fabrycznych,
• przełącznik trybu ręczny/automatyczny.

Wyświetlacz LCD podświetla się podczas obsługi; kontrast można regulować. Menu dostępne jest w języku niemieckim, angielskim lub francuskim.

Parametry eksploatacyjne

Stopień ochrony IP20 oznacza, że urządzenie jest przeznaczone do użytku wewnętrznego - typowo montowane w suchych pomieszczeniach mieszkalnych lub biurowych. Zakres temperatur pracy wynosi od -5°C do +45°C, przy wilgotności względnej do 65% (bez kondenzacji). Maksymalnie można sparować do 20 nadajników/odbiorników quicklink, a liczba zapisywanych momentów przełączenia to 20.

Producent deklaruje zgodność z dyrektywą RoHS dotyczącą ograniczenia substancji niebezpiecznych w sprzęcie elektrycznym i elektronicznym.
