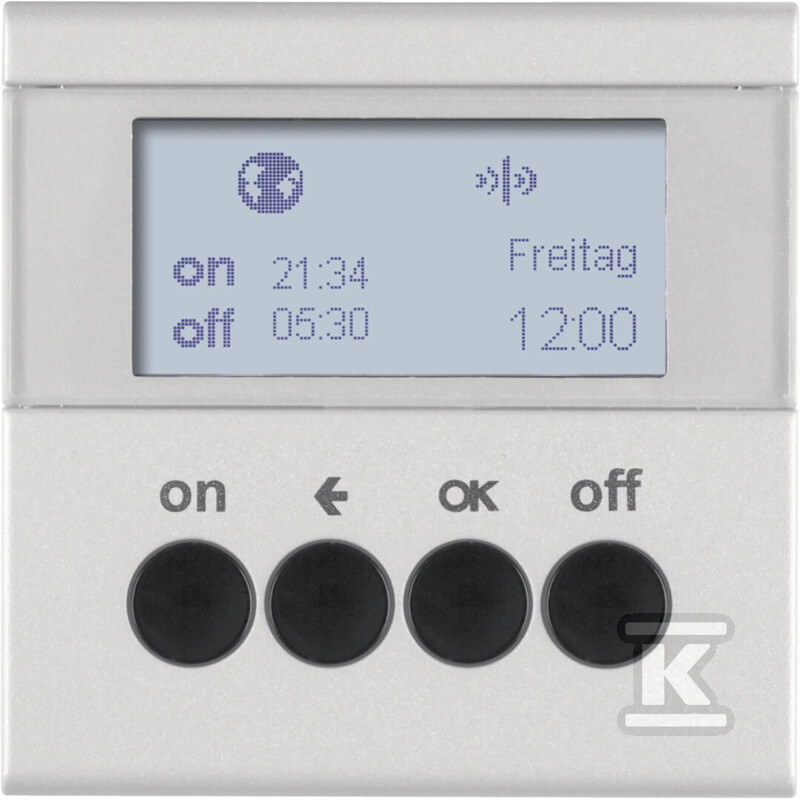

Łącznik czasowy do sterowników załączających i mechanizmów zasilających, alu mat, quicklink, B.KWADRAT/B.7 KNX RF 85745283

Bezprzewodowe sterowanie czasowe w systemie KNX Radio

Urządzenie przeznaczone jest do współpracy ze sterownikami załączającymi i mechanizmami zasilającymi z serii Berker S.x/B.x - montowanymi podtynkowo w standardowych puszkach instalacyjnych. Sam łącznik ma postać nasadki aplikacyjnej z wbudowanym wyświetlaczem LCD, którą nakłada się bezpośrednio na kompatybilny mechanizm. Komunikacja odbywa się drogą radiową w paśmie 868,3 MHz z protokołem KNX Radio, co eliminuje konieczność prowadzenia dodatkowego okablowania między elementami systemu.

Konfiguracja odbywa się w trybie quicklink, czyli bez potrzeby użycia oprogramowania ETS - parametry pracy ustawia się bezpośrednio na urządzeniu lub za pomocą przycisków funkcyjnych.

Programowanie i tryby pracy

Łącznik obsługuje program tygodniowy i program dzienny. Użytkownik definiuje do 20 momentów załączenia/wyłączenia na dobę, a dwie niezależne pamięci programowe pozwalają na przechowywanie różnych harmonogramów.

Wyróżnikiem jest program astronomiczny: urządzenie może automatycznie przełączać obwody według wschodu lub zachodu słońca - wystarczy podać nazwę miasta lub współrzędne geograficzne. Przesunięcie astronomiczne reguluje się w zakresie ±2 godziny.

Dla symulacji obecności dostępny jest tryb losowej zmiany czasów przełączeń wokół zaprogramowanych godzin (±15 minut) - przydatny podczas nieobecności domowników.

Automatyczna zmiana czasu letniego/zimowego realizowana jest samodzielnie przez urządzenie; funkcję można wyłączyć.

Funkcje sterowania i integracja

Poza harmonogramem czasowym łącznik oferuje szereg funkcji dodatkowych:

• quicklink: załączanie/wyłączanie, wywoływanie dwóch scen, sterowanie wymuszone,
• easy: dodatkowe 6 scen, ściemnianie, sterowanie jednym przyciskiem góra/dół,
• ETS: kolejne 6 scen, tryb on/off, wywoływanie czasu sceny, wartość ściemniania zależna od czasu.

Na obudowie znajdują się przyciski umożliwiające ręczne przełączanie między trybem automatycznym a ręcznym. Funkcja blokady klawiszy chroni przed przypadkową zmianą ustawień, a funkcja imprezowa blokuje automatykę na określony czas.

Wyświetlacz LCD pokazuje aktualną godzinę oraz informację o kompatybilności zamontowanego mechanizmu - kontrast ekranu reguluje się pod kątem warunków oświetleniowych.

Parametry pracy i warunki eksploatacji

Urządzenie pracuje w temperaturach od -5°C do +45°C. Stopień ochrony obudowy to IP20.

Zasilanie rezerwowe akumulatora pozwala na podtrzymanie ustawień zegara przez około 8 godzin.

Wymiary zewnętrzne wynoszą 55,5 × 55,5 × 30,3 mm, co odpowiada standardowemu formatowi osprzętu elektroinstalacyjnego Berker B.Kwadrat/B.7.

Obudowa wyposażona jest w zabezpieczenie przed demontażem - utrudnia to nieautoryzowany dostęp do mechanizmu.

Zgodność i dokumentacja

Produkt jest zgodny z dyrektywą RoHS (potwierdzone dokumentacją producenta). Deklaracja zgodności wydana została 4 maja 2021 roku.

Do pełnej integracji z istniejącym systemem KNX-TP potrzebny jest zewnętrzny sprzęgacz mediowy KNX Radio AP - umożliwia on komunikację między urządzeniami radiowymi a tradycyjną magistralą kablową KNX TP.

Dla instalatorów dostępna jest baza danych produktowych KNX (pliki VD5 oraz KNXPROD dla ETS3/ETS4) oraz szczegółowe aplikacje opisujące wszystkie parametry komunikacyjne.
