Napęd zaworów KNX z regulatorem temperatury, KNX E/S TX502

Precyzyjna kontrola klimatu w instalacjach KNX

Napęd zaworów TX502 to kompaktowe urządzenie do ciągłej regulacji temperatury w systemach KNX - wyposażone w zintegrowany czujnik temperatury i silnikowy mechanizm napędowy. Urządzenie sprawdza się zarówno w trybie grzania, jak i chłodzenia, oferując płynną regulację PI z automatycznym wykrywaniem położenia zaworu.

Funkcjonalność i możliwości integracji

Napęd obsługuje dwa wejścia binarne, do których można podłączyć np. czujniki okienne, detektory obecności lub zewnętrzny czujnik temperatury (opcjonalny). Tryb pracy Master-Slave umożliwia współpracę z dodatkowymi napędami zaworów lub aktorami grzewczymi Hager - przydatne przy rozbudowie strefową. Urządzenie programuje się przez KNX ETS lub tryb KNX easy.

Dla użytkownika końcowego przewidziano dwie ręczne manetki korekcyjne (+/-) pozwalające na lokalną zmianę nastawy temperatury komfortowej w zakresie ±2°C bez konieczności konfiguracji systemu. Odczyt aktualnej pozycji zaworu zapewniają 5 diod LED - instalator widzi status bez otwierania rozdzielnicy.

Budowa i elementy w zestawie

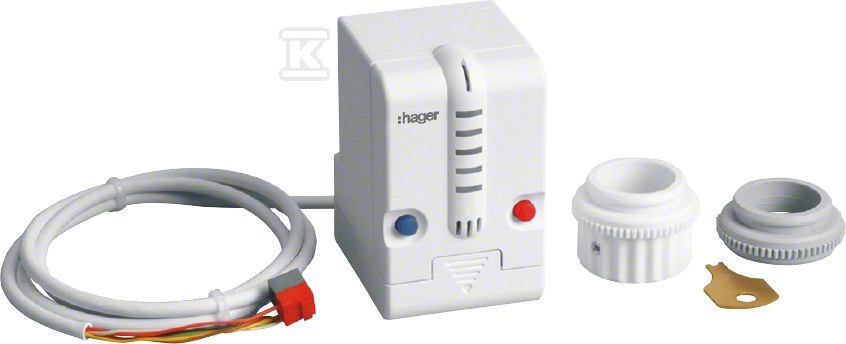

Obudowa o wymiarach 84 × 50 × 65 mm mieści się w standardowych rozdzielniach. Siła nacisku powyżej 120 N przy skoku maksymalnym 6 mm zapewnia pewną pracę z większością zaworów termostatycznych dostępnych na rynku - dwa adaptery do popularnych typów zaworów są dołączone w zestawie. Przewód przyłączeniowy ma długość 1 m, a podłączenie do magistrali KNX odbywa się przez złącze TG008 z wbudowaną sprzęgawką bus.

Zabezpieczenie przed manipulacją (tzw. vandal protection) stanowi klucz blokujący dostęp do elementów regulacyjnych - istotne przy instalacjach w przestrzeniach publicznych lub hotelach.

Parametry pracy i warunki otoczenia

Zasilanie odbywa się napięciem magistralnym 21-32 V DC (typowo 30 V), pobór prądu to 10 mA. Czas pracy wynosi 20 s/mm, co przy skoku 6 mm oznacza pełen cykl otwierania lub zamykania zaworu w około dwie minuty. Zakres temperatur roboczych 0-50°C pozwala na montaż zarówno w pomieszczeniach ogrzewanych, jak i w nieco chłodniejszych strefach budynku. Temperatura przechowywania i transportu mieści się w przedziale -20-70°C. Stopień ochrony IP21 oznacza odporność na obiekty stałe >12,5 mm oraz krople wody padające pionowo - standard dla urządzeń montowanych wewnątrz budynków.

Urządzenie jest zgodne z normami RoHS i wolne od substancji SVHC według rozporządzenia REACH - dokumentacja dostępna do pobrania na stronie producenta.

TX502 integruje funkcję napędu zaworu i regulatora temperatury w jednym urządzeniu - redukuje to liczbę komponentów w rozdzielni i upraszcza okablowanie instalacji KNX.
