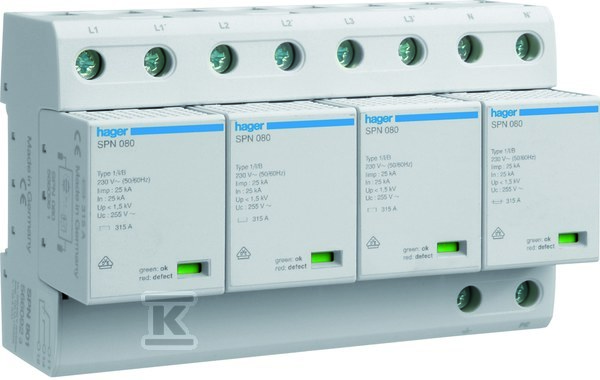

Ogranicznik przepięć T1 kombinowany 4P TN-S Iimp=100kA Up1,5kV styk FM SPN801R

Name: Ogranicznik przepięć T1 kombinowany 4P TN-S Iimp=100kA Up1,5kV styk FM SPN801R
Brand: Hager
SKU: AIU297
Availability: Discontinued

Ogranicznik przepięć T1 kombinowany 4P - SPN801R

Produkt na zapytanie

Indeks Onninen:AIU297

Indeks producenta:SPN801R

EAN:3250615660930

Opakowania zbiorcze:1 szt.

PROPONOWANE PRODUKTY

DANE TECHNICZNE

Bieguny: Nie dotyczy

Inny układ sieci: nie

Klasa ochronności: Typ 1

Liczba przewodów (bez uziemienia): 4

Maks. przekrój przewodu (jedno-/wielodrutowego): 50 mm2

Maks. przekrój przewodu elastycznego: 35 mm2

Maksymalne napięcie instalacji fotowoltaicznej: 0 V

Najwyższe napięcie trwałej pracy AC: 255 V

Najwyższe napięcie trwałej pracy DC: 0 V

Poziom ochrony: 1.5 kV

Poziom ochrony L-N: 1.5 kV

Poziom ochrony N-PE: 1.5 kV

Prąd udarowy (10/350 µs): 100 kA

Rozmiar: 8 modułów

Sposób montażu: Szyna montażowa DIN TH-15 mm

Stopień ochrony (IP): IP20

Sygnalizacja zadziałania na urządzeniu: Optyczny

Typ 1: tak

Typ 2: tak

Układ sieci DC: nie

Układ sieci IT: nie

Układ sieci TN: tak

Układ sieci TN-C: tak

Układ sieci TN-C-S: tak

Układ sieci TN-S: tak

Układ sieci TT: nie

Wydmuchowy: nie

Zdolność gaszenia prądu następczego: 50 kA

Ze stykiem do zdalnej sygnalizacji: tak

Ze stykiem sygnalizacyjnym: tak

Zintegrowane dobezpieczenie: nie

Znamionowe napięcie AC: 400 V

Znamionowy prąd wyładowczy - wartość szczytowa (8/20): 100 kA

Wymiary i waga dotyczące jednostki sprzedaży: 1 szt.

dł/szer/wys/waga/obj:0,09 m / 0,065 m / 0,144 m / 1,28 kg / 0,001 m3

Kod celny:85354000

Ogranicznik przepięć T1 kombinowany 4P TN-S Iimp=100kA Up1,5kV styk FM SPN801R

Ogranicznik przepięć T1 kombinowany 4P TN-S jest zaawansowanym urządzeniem zaprojektowanym do ochrony instalacji elektrycznych przed skutkami bezpośrednich i pośrednich uderzeń piorunów oraz przełączeniowych przepięć w sieciach zasilających. Jego główną funkcją jest ograniczenie napięcia przepięciowego do wartości, które nie są szkodliwe dla podłączonych urządzeń.

Urządzenie to charakteryzuje się imponującą zdolnością odprowadzania prądów udarowych wynoszących aż 100 kA przy fali udarowej 10/350 µs, co świadczy o jego wyjątkowo wysokiej efektywności w przypadku bardzo silnych impulsów elektromagnetycznych generowanych przez wyładowania atmosferyczne. Jest to szczególnie istotne w miejscach często występowania burz lub tam, gdzie ryzyko uszkodzenia sprzętu przez przepięcie jest
