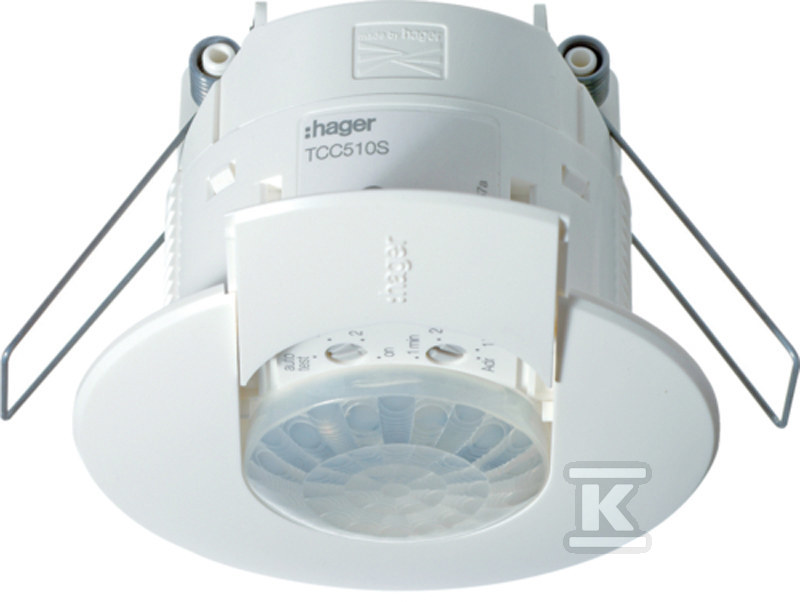

Podtynkowy czujnik obecności 1-kanałowy, biały, KNX E/S TCC510S

Precyzyjna detekcja ruchu w systemie KNX

Czujnik obecności TCC510S to jednokanałowe urządzenie podtynkowe przeznaczone do montażu w suficie, umożliwiające automatyczne sterowanie oświetleniem na podstawie obecności osób oraz natężenia światła w pomieszczeniu. Wbudowany modulator KNX pozwala na bezpośrednie połączenie z magistralą budynkową - instalator podłącza urządzenie za pomocą zacisków przyłączeniowych i może od razu przystąpić do konfiguracji podstawowych parametrów pracy.

Detekcja i zasięg działania

Czujnik dysponuje kątem detekcji w poziomie wynoszącym pełne 360°, co zapewnia równomierne pokrycie całego pomieszczenia z jednego punktu montażowego. Kąt detekcji w pionie sięga 55°, umożliwiając rejestrację ruchu zarówno osób stojących, jak i siedzących przy biurkach - średnica pola detekcji na poziomie podłogi wynosi około 7 m przy wysokości montażu rzędu 2,5 m. Zasięg frontalny sięga 7 m, natomiast boczny - 8 m. Urządzenie wyposażono również w strefę dla zwierząt, dzięki czemu nie reaguje na drobne domowe pupili i nie generuje zbędnych załączeń oświetlenia.

Zakres pomiaru jasności mieści się w przedziale 5-1000 luksów, co pozwala dostosować próg czułości do różnych warunków oświetleniowych - od ciemnych korytarzy po jasne biura z dużym dostępem światła dziennego.

Integracja z magistralą KNX i konfiguracja

TCC510S komunikuje się poprzez standardową magistralę KNX (napięcie robocze 21-32 V DC) i pobiera z niej jedynie 10 mA prądu do transmisji danych - obciążenie instalacji jest więc minimalne. Urządzenie obsługuje dwa tryby konfiguracji:

• ETS - profesjonalna aplikacja programistyczna dla zaawansowanych instalatorów,
• KNX easy - uproszczony tryb umożliwiający szybkie ustawienie podstawowych funkcji bez specjalistycznego oprogramowania.

Czas załączenia reguluje się w zakresie od 5 sekund do 480 minut, a opóźnienie wyłączenia można ustawić w granicach 1 minuty - 1 godziny. Potencjometry dostępne na urządzeniu pozwalają zmieniać próg jasności oraz czas opóźnienia bez konieczności demontażu czujnika - przydatne rozwiązanie przy serwisowaniu lub drobnych korektach na już wykończonym suficie.

Funkcje robocze obejmują między innymi:

• przełączanie ON/OFF,
• sterowanie wartością świecenia,
• funkcję ściemniania przy obecności i jej braku,
• funkcje czasowe oraz obsługę scen,
• tryb pracy master/slave umożliwiający rozbudowę strefy detekcji przez połączenie kilku czujników.

Konstrukcja i warunki pracy

Obudowa wykonana jest z tworzywa termoplastycznego (ABS + poliwęglan PC) w kolorze białym RAL 9010 z wykończeniem matowym - dyskretnie wtapia się w sufit i nie rzuca się w oczy. Wymiary urządzenia to O78 × 70 mm, otwór montażowy wymaga średnicy 60-63 mm przy grubości ściany sufitowej 10-28 mm. Minimalna głębokość puszki montażowej wynosi 30 mm. Montaż odbywa się za pomocą sprężynowych zacisków - bez dodatkowych narzędzi czy elementów mocujących.

Urządzenie pracuje w temperaturze od -10 °C do +45 °C, a podczas transportu i przechowywania toleruje zakres -20 °C do +60 °C. Czujnik jest zgodny z dyrektywą RoHS dotyczącą ograniczenia substancji niebezpiecznych w sprzęcie elektrycznym i elektronicznym - co potwierdzają deklaracje dostępne do pobrania ze strony producenta.
