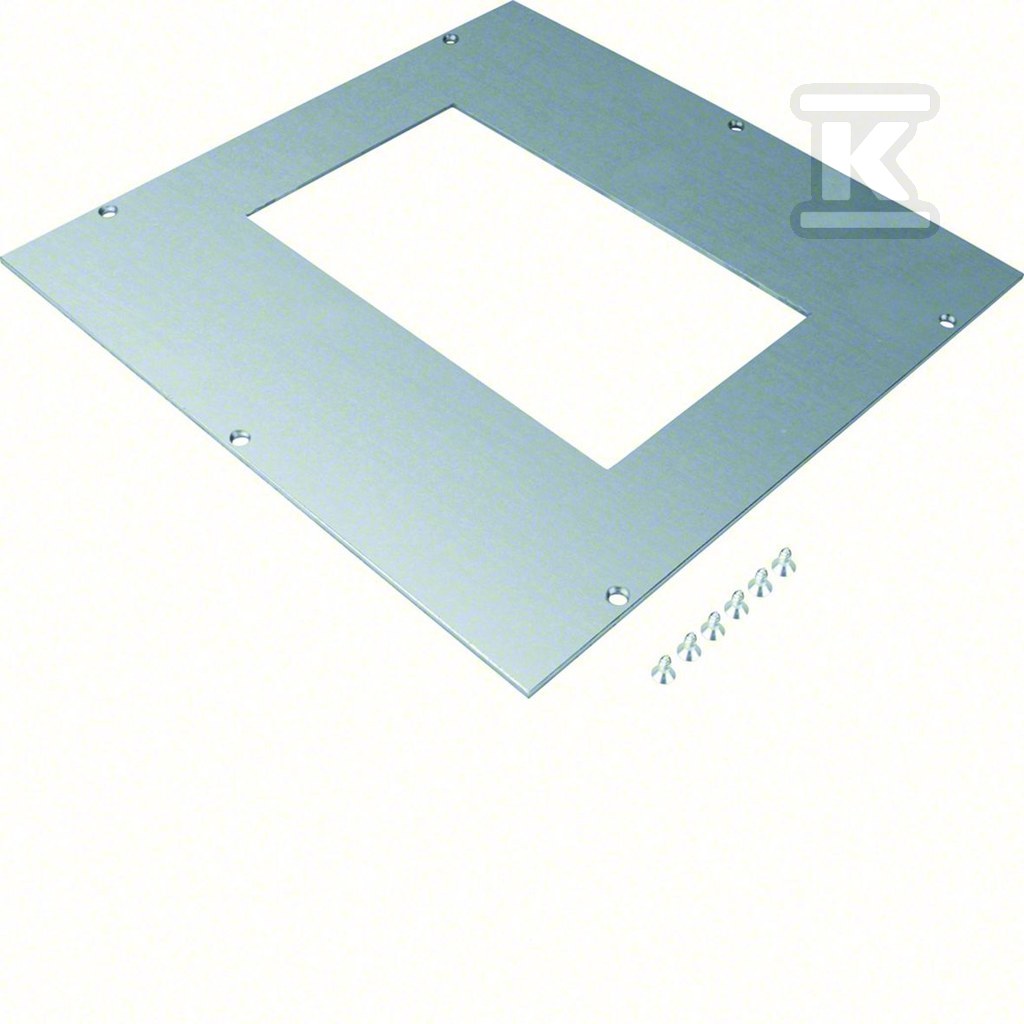

Pokrywa montażowa dla UD roz.3 E04 147x247 mm stal ocynkowana, TEHALIT.UK UDM3147E04

Element wykończeniowy do systemów podpodłogowych electraplan.UK

Pokrywa montażowa o wymiarach 147 × 247 mm (oznaczenie E04) stanowi część systemu kanałów podpodłogowych electraplan.UK marki Hager w wariancie TEHALIT.UK. Wykonana z ocynkowanej blachy stalowej według normy DIN EN 10327, o grubości materiału 4 mm, zapewnia trwałe i odporne na korozję połączenie z skrzynkami rozdzielczymi montowanymi w warstwie wylewki.

Przeznaczenie i kompatybilność

Ramka ta pasuje do skrzynek uniwersalnych rozmiaru 3 (wymiary zewnętrzne 360 × 360 mm) i pełni funkcję pokrywy otworów montażowych z wycięciem prostokątnym o wymiarach 147 × 247 mm. Stosuje się ją do instalacji jednostek serwisowych, gniazd elektrycznych, kaset multimedialnych oraz jako zaślepkę lub podstawę pod skrzynki kolumnowe.

System electraplan.UK obejmuje kanały podpodłogowe o szerokościach 190, 240 i 340 mm, co pozwala na budowę rozbudowanych sieci elektroinstalacyjnych w budynkach komercyjnych i biurowych - tam, gdzie tradycyjne ściany ustępują miejsca dużym przeszklonym powierzchniom open space.

Właściwości użytkowe

Blacha ocynkowana ogniowo zgodnie z DIN EN 10327 gwarantuje odporność na korozję przez cały okres eksploatacji, nawet w wilgotnym środowisku jastrychu. Grubość 4 mm zapewnia sztywność konstrukcyjną i stabilność wymiarów - pokrywa nie odkształca się podczas zalewania ani przy późniejszym użytkowaniu.

Konstrukcja przystosowana jest do czyszczenia suchego, co jest istotne w pomieszczeniach biurowych i handlowych, gdzie podłogi są regularnie odkurzane lub zamiatane bez konieczności stosowania wilgotnych metod.

Montaż i integracja z systemem

Pokrywa montowana jest na ramce przyłączeniowej (fitting frame) osadzonej w skrzynce podpodłogowej przed zalaniem jastrychem lub po jego stwardnieniu - w zależności od etapu prac instalacyjnych. Skrzynki uniwersalne electraplan.UK umożliwiają bezstopniową regulację wysokości za pomocą śrub nastawczych dostępnych od góry, co ułatwia wyrównanie do poziomu posadzki nawet przy nierównym podłożu.

W ofercie Hager dostępne są również ramki wielkoformatowe (Q06, Q12, R06, R12) oraz zaślepki blank dla innych konfiguracji - wybór rozmiaru E04 pozwala na elastyczne dopasowanie liczby i typu gniazd elektrycznych oraz portów danych do potrzeb konkretnego stanowiska pracy.

Produkt dostarczany jest w opakowaniu zbiorczym 10 sztuk.
