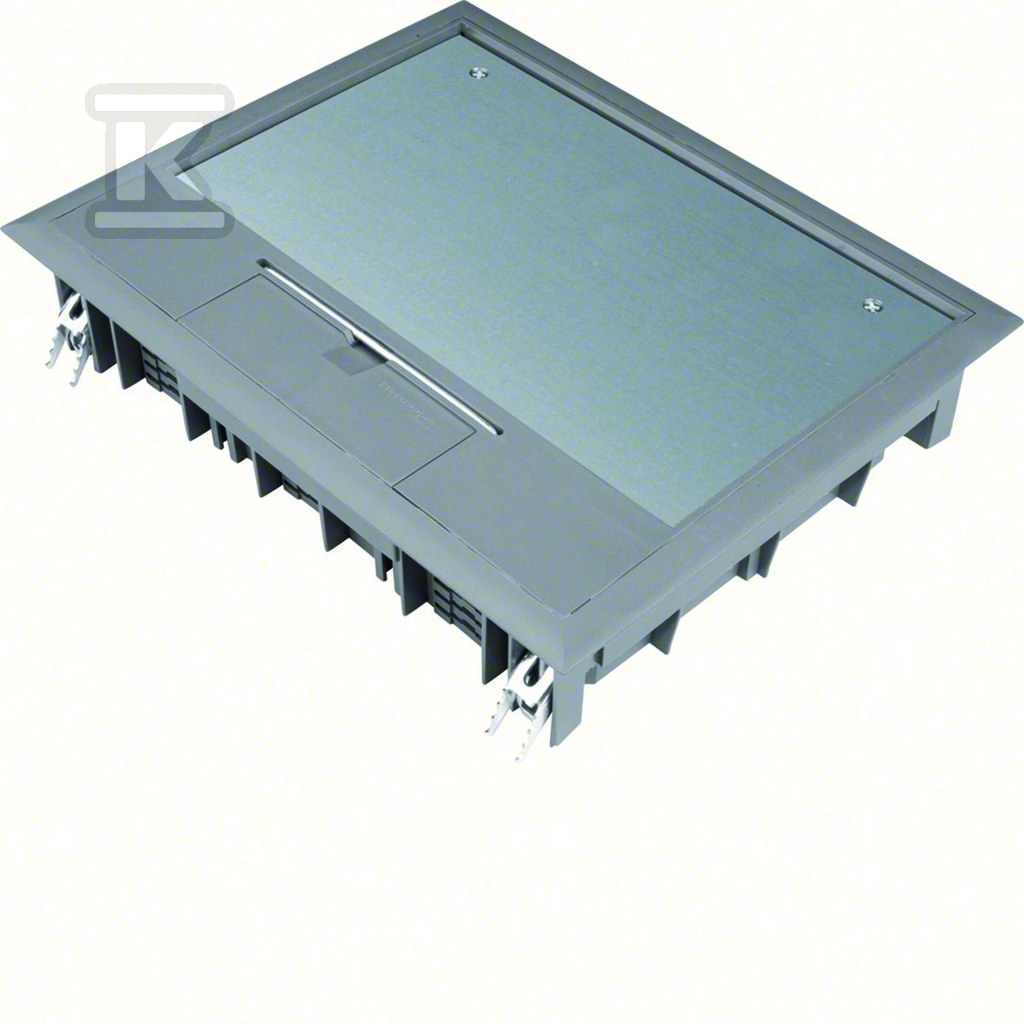

Pokrywa uchylna VE09 200x253 wykładzina 5 mm stal szary PA, TEHALIT.VE-EE VE09057011

Rozwiązanie dla rozbudowanych instalacji w podłogach technicznych

Pokrywa uchylna VE09 z serii tehalit.VE-EE to element systemu prowadzenia instalacji elektrycznej pod powierzchnią podłogi. Przeznaczona jest do wbudowania 9 urządzeń w 3 puszkach instalacyjnych - to sprawia, że sprawdza się w miejscach wymagających dużej liczby gniazd i punktów przyłączeniowych, np. w biurach typu open space, salach konferencyjnych czy przestrzeniach ekspozycyjnych.

Wymiary montażowe 200 × 253 mm oraz głębokość osadzenia od 77 mm pozwalają na montaż zarówno w betonie, jak i w podłodze podniesionej czy kanałach podpodłogowych. Wycięcie na wykładzinę o głębokości 5 mm umożliwia eleganckie wkomponowanie pokrywy w powierzchnię - ramka ochronna zakrywa krawędź cięcia materiału podłogowego, chroniąc ją przed strzępieniem i przetarciem.

Konstrukcja i materiały

Obudowa i pokrywa wykonane są z poliamidu (PA) - tworzywa odpornego na uderzenia (klasa IK08) i charakteryzującego się erodowaną powierzchnią, która zapewnia lepszą przyczepność. Materiał jest bezhalogenowy, co oznacza brak emisji toksycznych gazów w przypadku pożaru - istotne w obiektach o podwyższonych wymaganiach bezpieczeństwa.

Pokrywa ma kształt prostokątny. Kolor stalowy (RAL 7011 - żelazna szarość) dobrze komponuje się z nowoczesnymi posadzkami. W pokrywie znajduje się wypust kablowy umożliwiający wyprowadzenie przewodów bez konieczności pełnego otwierania skrzynki - praktyczne rozwiązanie przy tymczasowych przyłączeniach.

Parametry pracy i obciążalność

Urządzenie jest przystosowane do suchego czyszczenia podłogi - nie nadaje się do mycia na mokro ani do stosowania na zewnątrz. Stopień ochrony wynosi IP20 przy otwartej pokrywie i wzrasta do IP30 po jej zamknięciu, co chroni wnętrze przed pyłem i dotknięciem palcem.

Pod względem mechanicznym pokrywa przenosi obciążenie pionowe do 5 kN przy równomiernym rozłożeniu siły na dużej powierzchni oraz do 3 kN przy skupieniu nacisku na małej powierzchni. To wystarczająco dużo jak na standardowe obciążenia biurowe, choć Hager oferuje też specjalne kasety przystosowane do 7,5 kN lub nawet 20 kN.

Zgodność i przeznaczenie

Pokrywa spełnia normę EN 50085-2-2, która określa wymagania dla skrzynek i pokryw przeznaczonych do instalacji podpodłogowych. Produkcja jest zgodna z dyrektywą RoHS oraz regulacją REACH - nie zawiera substancji SVHC.

Do pełnego zestawu potrzebne są jeszcze odpowiednie puszki lub urządzenia nośne (np. Gerätebecher GBVR300 lub Geräteträger GTVR300), które montuje się wewnątrz korpusu przed zamontowaniem wykładziny. Istnieje możliwość stufenowego obniżania urządzeń nawet o 18 mm, a opcjonalna rastleiterverlängerung RLVE0930 pozwala dodatkowo pogłębić osadzenie o kolejne 30 mm.
