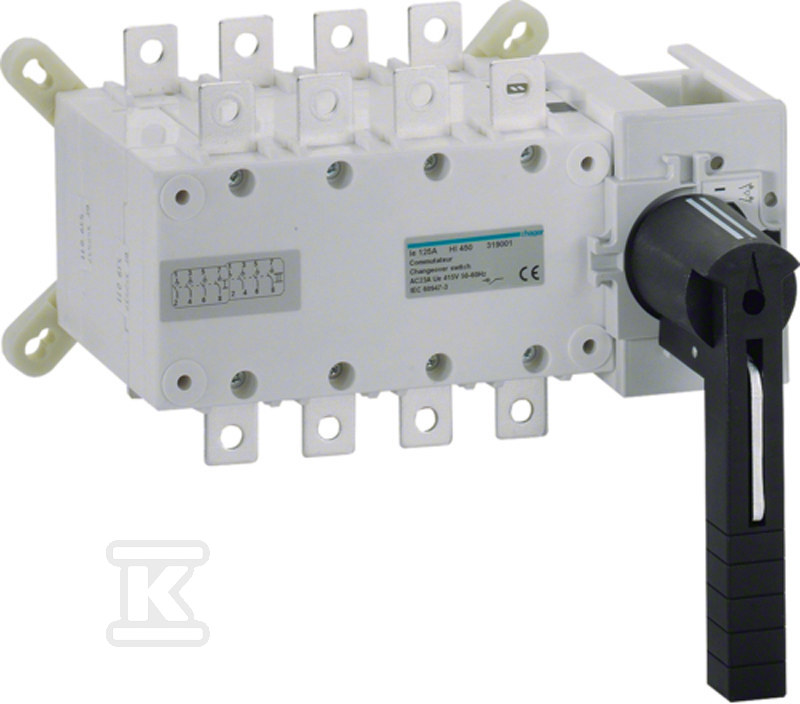

Przełącznik zasilania I-0-II 4P 125A HI451

Przełącznik zasilania I-0-II 4P 125A – rozwiązanie do bezpiecznego przełączania dwóch źródeł zasilania

Urządzenie służy do przełączania między dwoma źródłami niskiego napięcia pod obciążeniem, z zachowaniem fizycznej separacji – czyli pełni funkcję rozłącznika bezpieczeństwa, remontowego i głównego. Ma trzy stabilne pozycje: I – 0 – II, co pozwala na całkowite odłączenie obwodu przed przeprowadzeniem prac serwisowych lub wymianą źródła zasilania.

Zaciski kablowe obsługują przewody sztywne o przekroju 35–50 mm2, co odpowiada typowym przewodom w instalacjach rozdzielczych o dużych prądach. Rączka obrotowa o dużej długości umożliwia wygodne i bezpieczne sterowanie nawet przy montażu w głębokich tablicach, a jej czarny kolor zapewnia kontrast i czytelność.

Mechanizm ryglujący blokuje rączkę w pozycji „0”, co uniemożliwia przypadkowe włączenie podczas prac konserwacyjnych – to kluczowa cecha dla instalatorów pracujących w środowisku wymagającym zgodności z normami bezpieczeństwa. Urządzenie nie ma wyłącznika awaryjnego (NOT-AUS), więc nie jest przeznaczone do szybkiego wyłączenia w sytuacjach nagłych – jego zadanie to kontrolowane, celowe przełączanie.

Wbudowane jest do tablic rozdzielczych na stałe – nie montuje się na czołowej płycie ani przez otwory. Nie ma żadnych styków pomocniczych, więc nie można go podłączyć do układów sterowania czy sygnalizacji. Nie posiada też napędu silnikowego – wszystko działa ręcznie.

Zgodność i warunki pracy

Pracuje przy napięciu do 690 V AC (znamionowe 380–690 V), co obejmuje standardowe systemy trójfazowe w budownictwie przemysłowym i komercyjnym. Wytrzymuje zwarciowy prąd do 100 kA przy użyciu bezpieczników gl-gG – to wartość odpowiadająca najbardziej wymagającym instalacjom, gdzie ryzyko zwarć jest wysokie. Prąd krótkotrwały wytrzymywany wynosi 12 kA przez 1 sekundę – potwierdza odporność na impulsy zwarciowe.

Moc robocza przy 400 V to 82 kW przy AC-23 (obciążenie silnikowe) i 63 kW przy AC-3 (pompy, wentylatory). To oznacza, że może bezpiecznie przełączać obwody z silnikami o mocy do 63–82 kW bez ryzyka spalania styków. Izolacja jest zaprojektowana na 800 V, a wytrzymałość na impulsy napięciowe dochodzi do 8 kV – zapewnia bezpieczeństwo nawet przy przepięciach.

Stopień ochrony IP00 oznacza brak osłony przed dotykiem lub obcymi ciałami – urządzenie musi być zamontowane w zamkniętej tablicy. Nie ma żadnej ochrony przed pyłem czy wilgocią na froncie – to normalne dla takich elementów, które są częścią systemu rozdzielczego.

Konstrukcja i montaż

Zaprojektowane jako urządzenie stałe, montowane na szynie lub płycie wewnątrz tablicy. Zajmuje 8,5 modułu (modulowego miejsca), co pozwala na precyzyjne planowanie rozmieszczenia komponentów. Wymiary: 251 mm szerokości, 135 mm wysokości, 218 mm głębokości – dane te są kluczowe przy projektowaniu rozmiaru tablicy.

Całkowite straty mocy przy prądzie znamionowym wynoszą tylko 7,6 W – co oznacza niskie generowanie ciepła i brak potrzeby dodatkowego chłodzenia. Moment dokręcania śrub zaciskowych mieści się w zakresie 9–9,9 Nm – należy go przestrzegać podczas montażu, by nie uszkodzić zacisków ani nie doprowadzić do złego kontaktu.

Nie ma opcji dodania napędu silnikowego ani wyzwalacza napięciowego – to urządzenie wyłącznie ręczne i mechaniczne. Jego zaleta to prostota: brak elektroniki = większa niezawodność i dłuższy żywotność.
