Przełącznik zasilania I-0-II 4P 1600A HI464

Przełącznik zasilania I-0-II 4P 1600A – ręczne przełączanie źródeł w instalacjach o wysokim prądzie

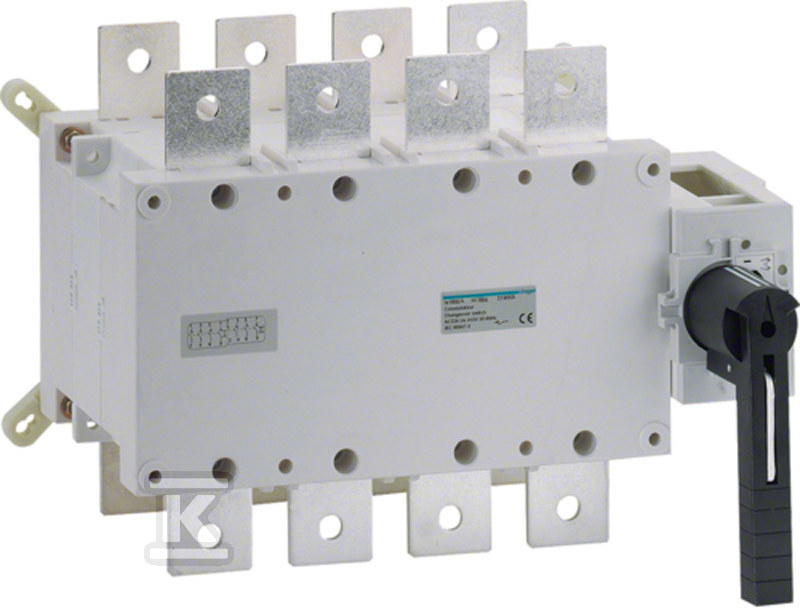

Urządzenie to czterobiegunowy, trójpozycyjny przełącznik typu I-0-II, zaprojektowany do ręcznego przekierowania zasilania między dwoma źródłami przy prądzie ciągłym 1600 A. Jest to rozłącznik z widoczną przerwą — spełnia funkcję rozłącznika głównego, bezpieczeństwa i remontowego. W pozycji „0” każdy biegun jest fizycznie odłączony, co zapewnia bezpieczny dostęp podczas konserwacji. Mechanizm ryglujący blokuje rączkę w pozycji wyłączonej, uniemożliwiając przypadkowe ponowne załączenie.

Element sterujący to długa rączka obrotowa w kolorze czarnym — umożliwia łatwe i bezpieczne sterowanie nawet w ograniczonych przestrzeniach. Urządzenie nie posiada styków pomocniczych, nie ma wbudowanego napędu silnikowego ani opcjonalnego wyzwalacza napięciowego — jest czysto mechanicznym rozwiązaniem, bez elementów elektronicznych, które mogłyby ulec uszkodzeniu lub wymagać konserwacji.

Budowa urządzenia to montaż na stałe — jest przeznaczone do zamocowania bezpośrednio na ścianie lub konstrukcji w tablicy rozdzielczej. Nie nadaje się do montażu czołowego centralnie, montażu pośredniego ani do tablic 4-otworowych — ale to nie oznacza braku możliwości montażu na stałe. Zgodnie z konstrukcją, jest to urządzenie instalowane jako stały element w systemie rozdzielczym.

Stopień ochrony IP00 oznacza brak osłony przed dotykiem lub pyłem — dlatego musi być zamontowany w zamkniętej obudowie lub tablicy o odpowiedniej klasie ochrony. Napięcie znamionowe pracy: 380–690 V AC, maksymalne napięcie izolacji: 1000 V (zgodnie z danymi producenta). Częstotliwość pracy: 50–60 Hz.

Przy napięciu 400 V może bezpiecznie łączyć obciążenia o mocy do 1053 kW (kategoria AC-1), pracować przy silnikach z rozrusznikiem (AC-23) z prądem 1250 A i mocą 562 kW, oraz przy silnikach bez rozrusznika (AC-3) z mocą 710 kW. Znamionowy prąd zwarciowy warunkowy Iq = 100 kA oraz prąd krótkotrwały Icw = 78 kA gwarantują odporność na skutki zwarć w dużych instalacjach przemysłowych.

Zastosowanie: przełączanie między siecią publiczną a generatorem awaryjnym, izolacja obwodów przed serwisem, systemy z dwoma źródłami zasilania. Nie nadaje się do funkcji wyłącznika awaryjnego. Pracuje w zakresie temperatur -20°C do +70°C — sprawia to, że może być stosowany zarówno w pomieszczeniach klimatyzowanych, jak i w nieogrzewanych halach.
