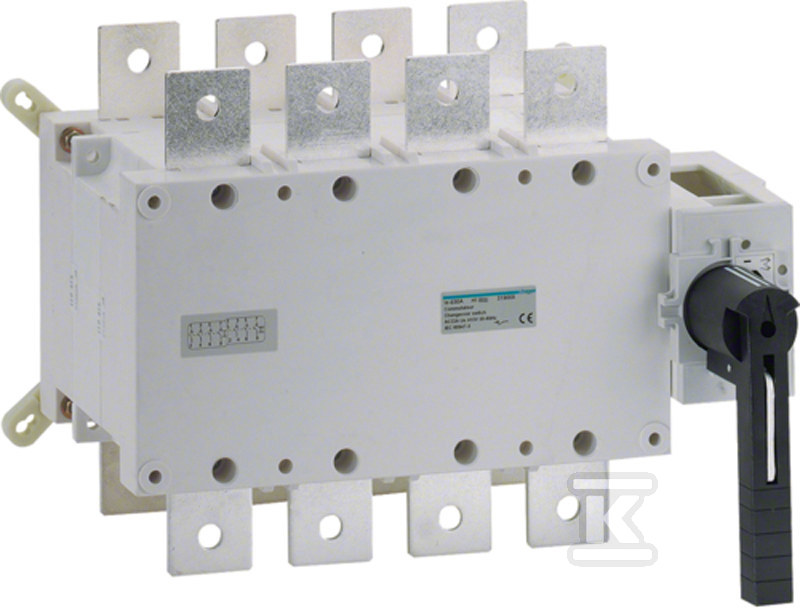

Przełącznik zasilania I-0-II 4P 800A HI460

Przełącznik zasilania I-0-II 4P 800A HI460 to urządzenie mechaniczne przeznaczone do ręcznego przełączania między dwoma źródłami zasilania w tablicach rozdzielczych. Nie jest wyłącznikiem awaryjnym — nie posiada d??ogaszącej kamery, więc przełączanie musi odbywać się przy całkowicie odciążonej instalacji. Przed przestawieniem dźwigni obciążenie należy wyłączyć za pomocą automatów.

Długa rączka obrotowa umożliwia sterowanie z przodu tablicy, bez konieczności dostępu z boku. Mechanizm ryglujący blokuje dźwignię w pozycji „0”, co zapewnia bezpieczeństwo podczas prac serwisowych — nie można przypadkowo włączyć zasilania.

Urządzenie ma 4 bieguny i przełącza jednocześnie trzy fazy oraz przewód neutralny. Przyłącza kablowe są zaprojektowane pod przewody sztywne o przekroju 4×185 mm2 — odpowiadają typowym wymiarom w dużych tablicach rozdzielczych. Nie posiada styków pomocniczych — nie obsługuje sygnalizacji, blokad ani sterowania zdalnego.

Stopień ochrony IP00 oznacza brak osłony przed dotykiem i pyłem — urządzenie montuje się wyłącznie w zamkniętych, zabezpieczonych tablicach rozdzielczych. Nie może być montowane na otwartych ścianach ani w miejscach narażonych na wilgoć czy kurz. Montaż czołowy lub pośredni jest niemożliwy — jest to urządzenie mocowane na stałe, przeznaczone tylko do instalacji w tablicach.

Pracuje przy napięciu od 380 do 690 V AC i prądzie ciągłym 800 A. Znamionowa moc pracy dla AC-23 przy 400 V wynosi 360 kW — odpowiada to obciążeniom typu dla grzejników i oświetlenia. Dla AC-3 (silniki) przy 400 V wynosi 450 kW — obsługuje silniki przemysłowe. Wytrzymałość na zwarcie: 64 kA (Icw) i 50 kA (Iq przy bezpiecznikach gl-gG). Straty mocy przy prądzie znamionowym to 166,8 W.

Nie ma wbudowanego napędu silnikowego ani wyzwalacza napięciowego — jest czysto mechanicznym rozwiązaniem, co zapewnia prostotę i niezawodność. Zgodny z EN 60947-3, może być stosowany w tablicach nawiernych i naziemnych, ale tylko tam, gdzie dostęp jest ograniczony do personelu kwalifikowanego.
