Przycisk 1-krotny, czarny , quicklink, R.X/1930/GLAS KNX RF 85145131

Bezprzewodowe sterowanie KNX w stylu serii 1930

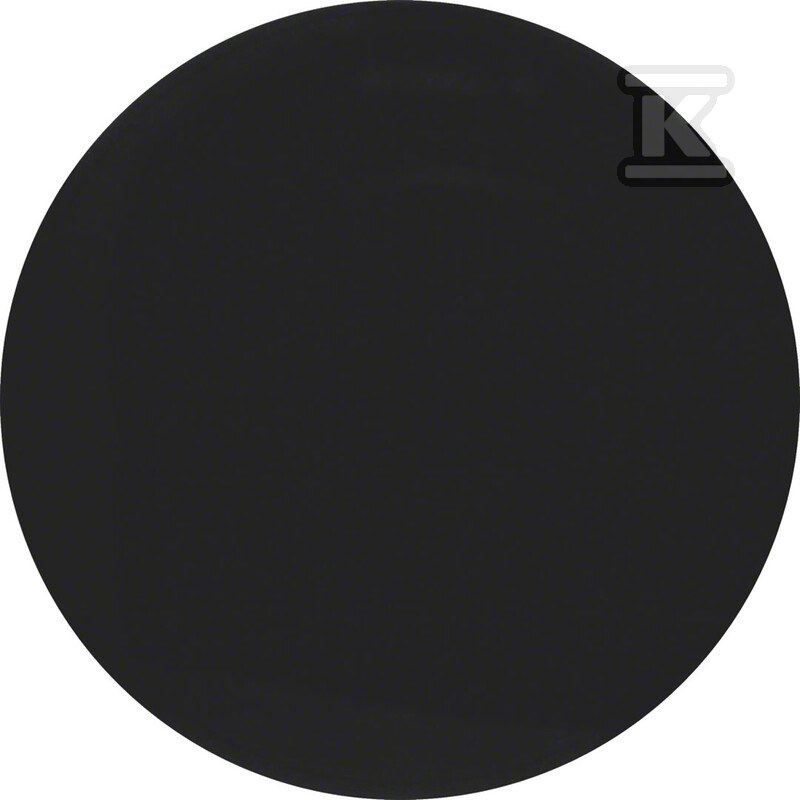

Przycisk jednokrotny Berker z serii R.X/1930/Glas to element wykończeniowy systemu KNX-Funk, który pozwala na radiową komunikację z urządzeniami inteligentnego budynku bez konieczności prowadzenia przewodów magistralnych. Czarna, błyszcząca powierzchnia z tworzywa termoplastycznego w kolorze RAL 9005 wpisuje się w estetykę klasycznych instalacji elektrycznych - seria 1930 od lat stanowi punkt odniesienia dla eleganckich projektów elektroinstalacyjnych.

Urządzenie pracuje w paśmie radiowym KNX z dwukierunkową komunikacją, co oznacza, że nie tylko wysyła polecenia do odbiorników (przełączników, ściemniaczy, napędów rolet), ale również odbiera potwierdzenia o wykonaniu operacji. Dzięki temu użytkownik widzi aktualny stan oświetlenia lub zasłon na przycisku - nie trzeba zgadywać, czy światło faktycznie zostało zapalone.

Konfiguracja bez narzędzi i elastyczność działania

Największą zaletą tego przycisku jest quicklink - możliwość tworzenia połączeń między nadajnikami a odbiornikami bez programowania w ETS. Wystarczą przyciski i dioda LED na urządzeniu, aby przypisać funkcje takie jak:

• Schalten - załączanie/wyłączanie obwodów oświetleniowych,
• Dimmen - płynna regulacja natężenia światła,
• Jalousie - sterowanie napędami rolet i żaluzji,
• 2 Szenen - wywoływanie zapamiętanych ustawień (np. „Kino", „Wyjście"),
• Zeitschaltung - timery automatycznego działania,
• Taster Schließer - funkcja przycisku chwilowego,
• Memory - zapamiętywanie bieżącego stanu.

Na jednokrotnym podłożu dostępne są dwie niezależne strefy funkcyjne (górna i dolna powierzchnia robocza), które można przypisać do różnych kanałów lub funkcji. Dodatkowo na jednofunkcyjnych podłożach dostępne są 2 dodatkowe kanały radiowe, pozwalające rozbudować możliwości sterowania bez dodatkowych elementów naściennych.

Tryby pracy, programowanie i kompatybilność

Urządzenie obsługuje trzy poziomy konfiguracji:

Tryb	Funkcje
quicklink	Podstawowe połączenia punkt-punkt lub grupowe bez ETS
easy	+6 scen dodatkowych, tryb załączania/wyłączania, sterowanie góra/dół
ETS	Pełna konfiguracja: +6 scen, Dimmwert (wartość ściemniania), Helligkeitsanzeige (wskaźnik jasności), Zustandsanzeige (stan), Zwangssteuerung (sterowanie wymuszone)

Dla instalatora to istotna informacja - nawet jeśli inwestor nie chce od razu programować systemu w ETS, może zacząć od quicklink i rozbudować funkcjonalność później.

Przycisk jest nakładką montowaną na podłoże okrągłe O 58 mm - pasują do niego ramki serii Berker R.1, R.3, 1930 oraz R.classic w wykończeniu czarnym błyszczącym. Do działania potrzebny jest jeden z kompatybilnych podkładów: uniwersalny przełącznik jednofunkcyjny, przekaźnik jednofunkcyjny, ściemniacz uniwersalny lub komfortowy albo zasilacz systemowy KNX-Funk.

Do integracji z istniejącym systemem KNX-TP potrzebny jest jeszcze media-koppler AP, który tłumaczy komunikację radiową na protokół kablowy TP.

Parametry pracy i warunki eksploatacji

Zasięg nadajnika wynosi do 30 m w budynku i do 100 m w terenie otwartym, co pozwala pokryć typowe mieszkanie lub dom jednorodzinny bez repeaterów. Moc nadawcza jest niższa niż 10 mW - mieści się w limitach regulacyjnych dla urządzeń krótkiego zasięgu. Cykl roboczy nadajnika (Transmitter duty cycle) wynoszący 1% zapobiega przeciążeniu pasma radiowego przy dużej liczbie urządzeń w systemie.

Urządzenie pracuje w temperaturze od -5°C do +45°C - nadaje się do typowych pomieszczeń mieszkalnych i biurowych. Kategoria odbiornika Class 2 określa wymagania dotyczące niezawodności działania w sieci radiowej.

Przycisk wyposażono w ochronę przed demontażem, która utrudnia nieautoryzowane zdjęcie nakładki ze ściany. Powierzchnia z tworzywa termoplastycznego jest odporna na typowe zabrudzenia i łatwa do utrzymania w czystości.

Producent udostępnia pełną dokumentację techniczną obejmującą deklarację zgodności WE oraz deklaracje REACH i RoHS potwierdzające zgodność z przepisami dotyczącymi substancji chemicznych i gospodarki odpadami elektronicznymi.
