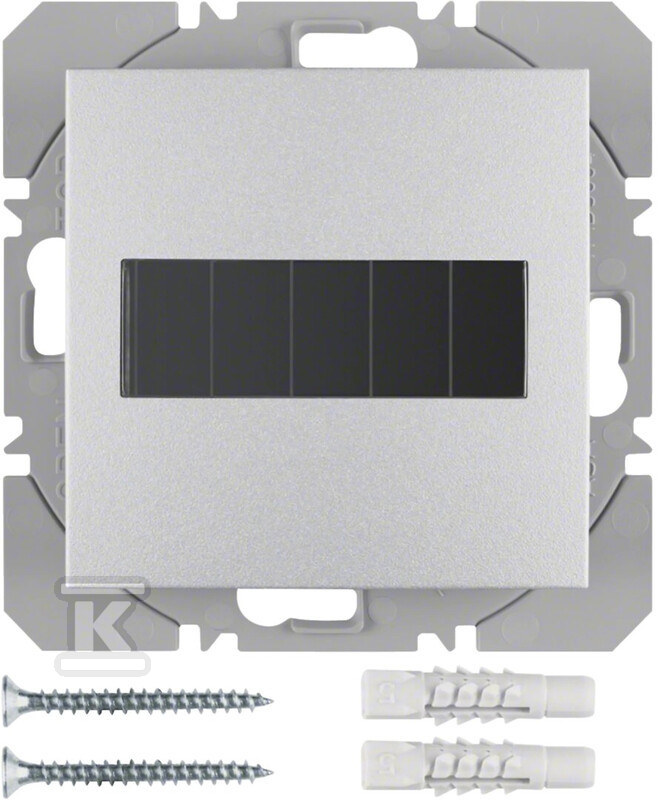

Przycisk 1-krotny płaski z baterią słoneczną, alu, B.KWADRAT/B.7 KNX RF 85655183

Bezprzewodowy nadajnik ścienny z zasilaniem solarnym dla systemu KNX

Urządzenie umożliwia tworzenie intuicyjnych interfejsów sterowania w instalacjach opartych na protokole radiowym KNX-RF - bez konieczności prowadzenia przewodów do każdego punktu obsługi. Dzięki wbudowanym ogniwom fotowoltaicznym nadajnik pobiera energię z światła otoczenia i nie wymaga tradycyjnego okablowania ani wymiany baterii przez okres sięgający około 5 lat. Praca w paśmie 868,3 MHz z mocą nadajnika poniżej 10 mW zapewnia stabilną komunikację radiową w budynkach mieszkalnych i komercyjnych.

Komunikacja radiowa i konfiguracja quicklink

Protokół KNX Radio gwarantuje dwukierunkową wymianę danych z odbiornikami w standardzie KNX - urządzenie przypisane jest do kategorii odbiornika 2, co oznacza optymalną balance między zasięgiem a poborem energii. Cykl roboczy nadajnika na poziomie 1% dodatkowo minimalizuje zużycie energii.

Konfiguracja odbywa się w trybie quicklink - bez potrzeby programowania w środowisku ETS. Użytkownik korzysta z przycisków i wyświetlacza LED (dioda BLC) na urządzeniu, aby przypisać funkcje takie jak przełączanie, ściemnianie, obsługa żaluzji, sterowanie czasowe czy wywoływanie scen. W jednej instalacji można połączyć do 20 nadajników lub odbiorników w ramach połączeń quicklink.

Interfejs obsługi obsługuje konfigurację jedno- lub dwupoziomową - górna i dolna powierzchnia robocza mogą być dowolnie przypisane do niezależnych funkcji.

Funkcje i możliwości integracji

Nadajnik oferuje szereg funkcji dodatkowych dostępnych zarówno przez quicklink, jak i w środowisku ETS:

• +6 scen scenariuszowych,
• tryb pracy włącz/wyłącz,
• kontroler żaluzji góra/dół,
• wskaźnik stanu i regulacja wartości ściemniania,
• funkcja resetu do ustawień fabrycznych.

Urządzenie integruje się z istniejącymi instalacjami KNX-TP poprzez bramkę natynkową TP - sygnał radiowy KNX-RF jest konwertowany na telegramy magistralne KNX. Konstrukcja przewiduje montaż na płaskich powierzchniach natynkowych oraz rozszerzanie istniejących kombinacji ramkowych serii B.Kwadrat / Berker B.3 / Berker B.7.

Parametry pracy i warunki eksploatacji

Zasilanie solarne wymaga minimalnego naświetlenia na poziomie 300 luksów przez minimum 6 godzin dziennie - typowe dla standardowo oświetlonych pomieszczeń mieszkalnych. Obudowa o wysokości montażowej 14 mm wykonana jest z tworzywa termoplastycznego lakierowanego na kolor aluminium (RAL 9006), z wykończeniem matowym.

Urządzenie pracuje w temperaturze od -5 do 45°C, przy wilgotności względnej bez kondensacji mieszczącej się w zakresie 0-65%. Stopień ochrony IP20 oznacza zabezpieczenie przed obiektami większymi niż 12,5 mm - produkt jest przeznaczony do montażu wewnątrz budynków.

Zamontowana obudowa jest chroniona przed demontażem za pomocą dedykowanego rozwiązania konstrukcyjnego producenta.

Zgodność i certyfikaty

Produkt spełnia wymagania dyrektyw unijnych dotyczących substancji niebezpiecznych - potwierdzono zgodność z RoHS oraz brak substancji SVHC objętych rozporządzeniem REACH. Deklaracja zgodności dostępna jest w dokumentacji technicznej producenta Hager.
