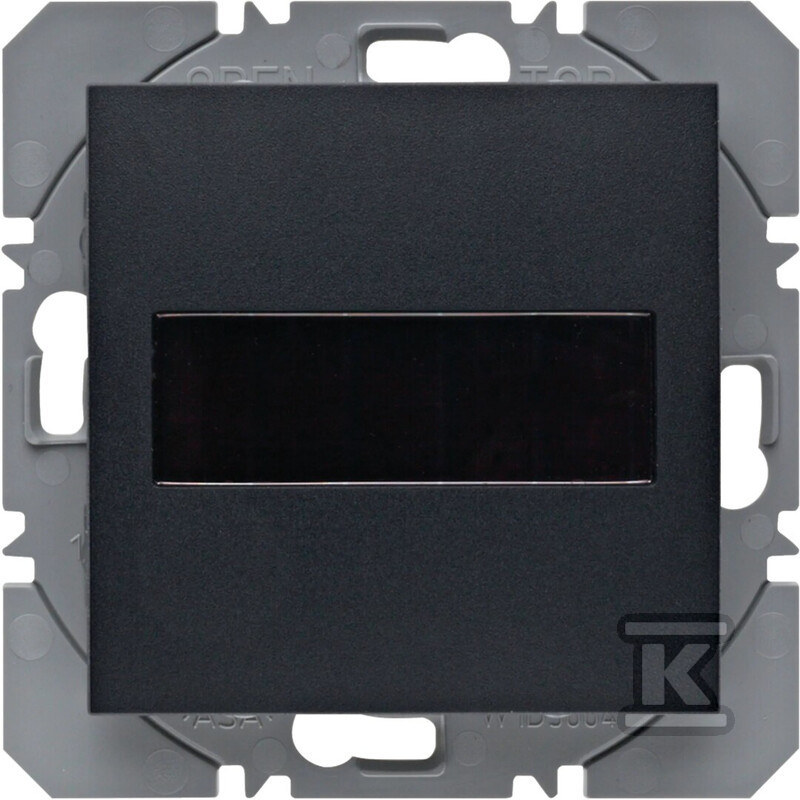

Przycisk 1-krotny płaski z baterią słoneczną, antracyt, B.X/S.1 KNX RF 85655185

Bezprzewodowy nadajnik ścienny z zasilaniem solarnym

Urządzenie działa w oparciu o protokół KNX Radio - dwukierunkową komunikację radiową w paśmie KNX. Oznacza to, że nadajnik nie wymaga okablowania ani podłączenia do instalacji elektrycznej. Zasilanie zapewniają ogniwa fotowoltaiczne wbudowane w obudowę, co eliminuje konieczność wymiany baterii i pozwala na swobodne rozmieszczanie elementów sterujących w dowolnym miejscu.

Dwukierunkowa łączność radiowa i konfiguracja quicklink

Transmisja radiowa odbywa się w paśmie KNX RF z dwukierunkową komunikacją - urządzenie nie tylko wysyła polecenia, ale również odbiera potwierdzenia od odbiorników. Współpracuje z kategoriami odbiorników klasy 2 i wykorzystuje współczynnik wypełnienia impulsu nadajnika na poziomie 1%, co minimalizuje obciążenie pasma radiowego.

Konfiguracja odbywa się poprzez system quicklink - bez konieczności stosowania dodatkowych narzędzi programistycznych czy adapterów. Użytkownik definiuje funkcje przycisków za pomocą wbudowanych przycisków i diody LED na urządzeniu. Dostępne są tryby: schalten (załącz/wyłącz), dimmen (ściemnianie), jaluzie (rolety), 2 sceny, zeitschaltung (sterowanie czasowe) oraz Taster Schließer (przycisk typu NO). Dodatkowe funkcje obejmują obsługę +6 scen, tryb pracy zał./wył. oraz sterowanie góra/dół dla jednego przycisku.

Budowa i możliwości montażowe

Obudowa ma wysokość montażową wynoszącą 14 mm, co pozwala na dyskretne osadzenie na powierzchni ściany. Wykonana jest z tworzywa termoplastycznego w kolorze antracytowym (RAL 7021) o wykończeniu matowym - seria S.1/B.3/B.7 od Berker wpisuje się w estetykę osprzętu elektroinstalacyjnego tego producenta.

Urządzenie przystosowane jest do:

• płaskiego montażu natynkowego,
• rozbudowy kombinacji z ramkami wielokrotnymi,
• integracji z systemem KNX-TP za pośrednictwem mediakoplera radiowego.

Każda z dwóch powierzchni roboczych - górna i dolna - może działać niezależnie jako osobny kanał lub zostać skonfigurowana jako jedna strefa sterowania. Producent przewidział również funkcję resetu przywracającą ustawienia fabryczne oraz zabezpieczenie przed demontażem.

Parametry pracy i warunki otoczenia

Zakres temperatur pracy wynosi od -5 do 45°C, co pozwala na instalację zarówno wewnątrz budynków mieszkalnych, jak i w pomieszczeniach technicznych o niestabilnych warunkach termicznych. Stopień ochrony obudowy to IP20 - konstrukcja nie jest przystosowana do wilgotnych warunków zewnętrznych ani miejsca narażonego na bezpośrednie zachlapania.

Napięcie robocze ogniw solarnych wynosi 3 V. W przypadku intensywnie zacienionych lokalizacji lub pracy w warunkach minimalnego naświetlenia przez dłuższy okres rekomenduje się okresowe doświetlanie panelu lub rozważenie dodatkowego źródła zasilania awaryjnego.

Zgodność regulacyjna i środowiskowa

Produkt jest oznaczony jako bezhalogenowy, co zmniejsza emisję toksycznych gazów podczas ewentualnego pożaru - istotna cecha w kontekście instalacji wewnątrzbudynkowych.

Spełnia wymogi:

• RoHS - dyrektywy ograniczającej użycie substancji niebezpiecznych,
• REACH - bez SVHC (substancji wysoko sklasyfikowanych).

Urządzenie posiada deklarację zgodności potwierdzającą zgodność z normami dla systemów KNX Radio oraz dokumentację techniczną obejmującą bazę produktów ETS3/ETS4 umożliwiającą integrację z oprogramowaniem narzędziowym ETS.

Przycisk przeznaczony jest dla instalatorów systemów automatyki budynkowej oraz użytkowników chcących rozbudować istniejącą infrastrukturę KNX o elementy sterujące bez ingerencji w okablowanie - szczególnie tam, gdzie prowadzenie przewodów byłoby nieuzasadnione kosztowo lub technicznie niemożliwe.
