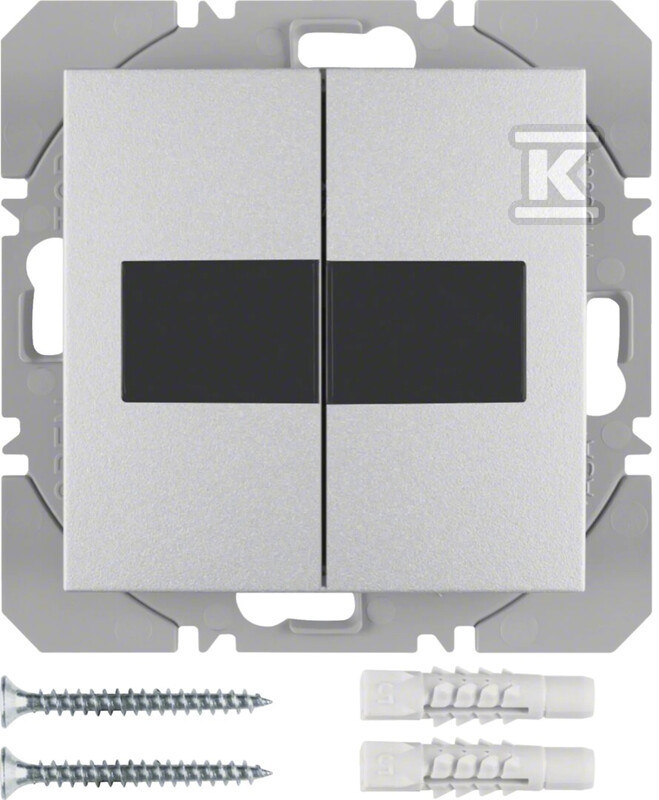

Przycisk 2-krotny płaski z baterią słoneczną, alu, B.KWADRAT/B.7 KNX RF 85656183

Dwukanałowy nadajnik radiowy z zasilaniem solarnym

Urządzenie pracuje w protokole KNX-RF, oferując komunikację dwukierunkową - pozwala nie tylko wysyłać polecenia do odbiorników KNX, ale też odbierać potwierdzenia ich stanu. Dzięki temu użytkownik widzi rzeczywisty status oświetlenia, żaluzji czy innych elementów instalacji bezpośrednio na pilocie.

Zasilanie stanowi panel fotowoltaiczny zintegrowany z obudową - urządzenie nie wymaga żadnego okablowania ani wymiany baterii przez około 5 lat (przy minimalnym naświetleniu 300 luksów przez 6 godzin dziennie). To rozwiązanie szczególnie przydatne w miejscach, gdzie prowadzenie przewodów byłoby kłopotliwe lub kosztowne.

Konfiguracja i funkcje Quicklink

Tryb quicklink umożliwia programowanie urządzenia bezpośrednio na miejscu instalacji - za pomocą przycisków i wyświetlacza LED, bez konieczności używania komputera czy oprogramowania ETS. Użytkownik ma do dyspozycji:

• przełączanie (on/off),
• ściemnianie,
• obsługę żaluzji,
• 2 sceny lokalne,
• sterowanie czasowe,
• łącznik przyciskowy (zestyk zwierny),
• pamięć wartości.

Dodatkowo dostępne są funkcje rozszerzone ETS: +6 dodatkowych scen, tryb pracy wł./wył., sterowanie góra/dół oraz funkcja resetu do ustawień fabrycznych.

Maksymalnie można połączyć do 20 nadajników/odbiorników quicklink. Urządzenie integruje się z systemem KNX-TP poprzez bramkę radiową TP - co pozwala rozbudować istniejącą instalację przewodową o elementy bezprzewodowe bez kucia ścian.

Konstrukcja i warunki pracy

Obudowa wykonana jest z tworzywa termoplastycznego, lakierowana na kolor aluminium (RAL 9006) z wykończeniem matowym. Grubość montażowa wynosi jedynie 14 mm, co umożliwia płaski montaż natynkowy oraz rozbudowę istniejących kombinacji ramkowych serii B.Kwadrat / Berker B.3 / Berker B.7.

Urządzenie wyposażono w:

• diodę LED konfiguracyjną (BLC) sygnalizującą status i postęp programowania,
• zabezpieczenie przed demontażem - chroni przed przypadkowym zdjęciem z podłoża,
• przycisk konfiguracyjny umieszczony na obudowie.

Produkt pracuje w temperaturze od -5 do 45 °C, przy wilgotności względnej do 65 % (bez kondensacji). Stopień ochrony obudowy to IP20. Moc nadajnika radiowego wynosi poniżej 10 mW, a cykl roboczy to 1 %.

Produkt jest zgodny z dyrektywą RoHS i posiada deklarację REACH. W zestawie znajduje się kompletna dokumentacja techniczna oraz baza danych KNX do integracji z oprogramowaniem ETS3/ETS4.
