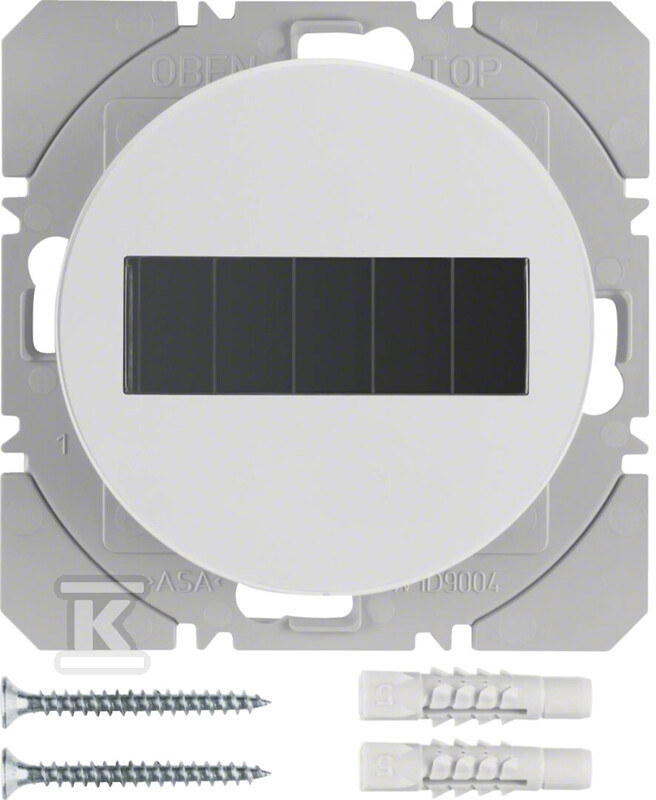

Przycisk radiowy 1-krotny płaski z baterią słoneczną, biały, R.1/R.3 KNX RF 85655139

Bezprzewodowe sterowanie z zasilaniem solarnym

Urządzenie umożliwia zdalne sterowanie odbiornikami KNX Radio bez konieczności prowadzenia przewodów - sygnał przesyłany jest drogą radiową na częstotliwości 868,3 MHz z mocą nadajnika poniżej 10 mW, co zapewnia stabilną komunikację przy niskim zużyciu energii. Dwukierunkowa transmisja pozwala na obustronną wymianę danych między nadajnikiem a odbiornikiem.

Zasilanie stanowią wbudowane ogniwa fotowoltaiczne - urządzenie nie wymaga podłączenia do instalacji elektrycznej ani wymiany baterii. Żywotność ogniw szacuje się na około 5 lat, a minimalne wymagania świetlne to 300 luksów przez minimum 6 godzin dziennie. W przypadku całkowitego braku oświetlenia urządzenie zachowuje ostatnią konfigurację w pamięci nieulotnej.

Obudowa wykonana jest z tworzywa termoplastycznego w kolorze białym polar (RAL 9010) o wykończeniu błyszczącym. Wysokość montażowa wynosi jedynie 14 mm, co pozwala na dyskretne osadzenie w standardowych puszkach podtynkowych lub na powierzchniach płaskich jako rozszerzenie istniejących kombinacji. Stopień ochrony IP20 oznacza przystosowanie do wnętrz suchych.

Konfiguracja i funkcje

Tryb konfiguracji quicklink umożliwia programowanie urządzenia bez narzędzi i specjalistycznego oprogramowania - wystarczą przyciski funkcyjne i dioda LED sygnalizacyjna (BLC). Użytkownik może swobodnie przypisać funkcje do górnej i dolnej powierzchni obsługowej oraz skonfigurować tryb jedno- lub dwupoziomowy.

Dostępne funkcje quicklink obejmują:

• przełączanie (załącz/wyłącz),
• ściemnianie,
• obsługę żaluzji,
• wywoływanie 2 scen,
• sterowanie czasowe,
• funkcję przyciskową (zestyk zwierny),
• pamięć wartości.

W trybie rozszerzonym (ETS) dochodzą dodatkowe możliwości: +6 dodatkowych scen, tryb pracy wł./wył., sterowanie przyciskowe góra/dół, wskaźnik stanu oraz regulacja wartości ściemniania. Urządzenie obsługuje maksymalnie 20 nadajników/odbiorników w jednej sieci quicklink.

Przycisk reset umożliwia przywrócenie ustawień fabrycznych bez demontażu.

Integracja systemowa i warunki pracy

Urządzenie pracuje jako samodzielny nadajnik radiowy lub może zostać zintegrowane z systemem KNX-TP poprzez bramkę/komuniktor radiowy montowany natynkowo. Kompatybilność z linią projektową Berker.Net / R.1 / R.3 pozwala na estetyczne zestawienie z ramkami i osprzętem tej serii - dostępne są ramki pojedyncze, podwójne (poziome i pionowe), potrójne oraz cztero- i pięciokrotne.

Parametry eksploatacyjne:

Parametr	Wartość
Temperatura pracy	-5…45 °C
Wilgotność względna	0…65 % (bez kondensacji)
Cykl roboczy nadajnika	1 %
Kategoria odbiornika	2

Urządzenie jest halogen-free, zgodne z dyrektywą RoHS oraz wolne od substancji SVHC według REACH - dokumenty potwierdzające dostępne są do pobrania na stronie producenta. Zabezpieczenie przed demontażem chroni przed przypadkowym usunięciem z puszki.
