Regulator temperatury z wyświetlaczem i portem magistralnym, KNX E/S 80440100

Precyzyjna kontrola temperatury w standardzie KNX

Regulator temperatury KNX E/S z kolorowym wyświetlaczem TFT to element systemu inteligentnego budynku, który pozwala na indywidualne sterowanie temperaturą w pojedynczym pomieszczeniu. Urządzenie porównuje aktualną temperaturę w pomieszczeniu z wartością zadaną i odpowiednio steruje urządzeniami grzewczymi lub chłodzącymi - bez konieczności stosowania dodatkowych modułów sprzęgających.

Interfejs użytkownika

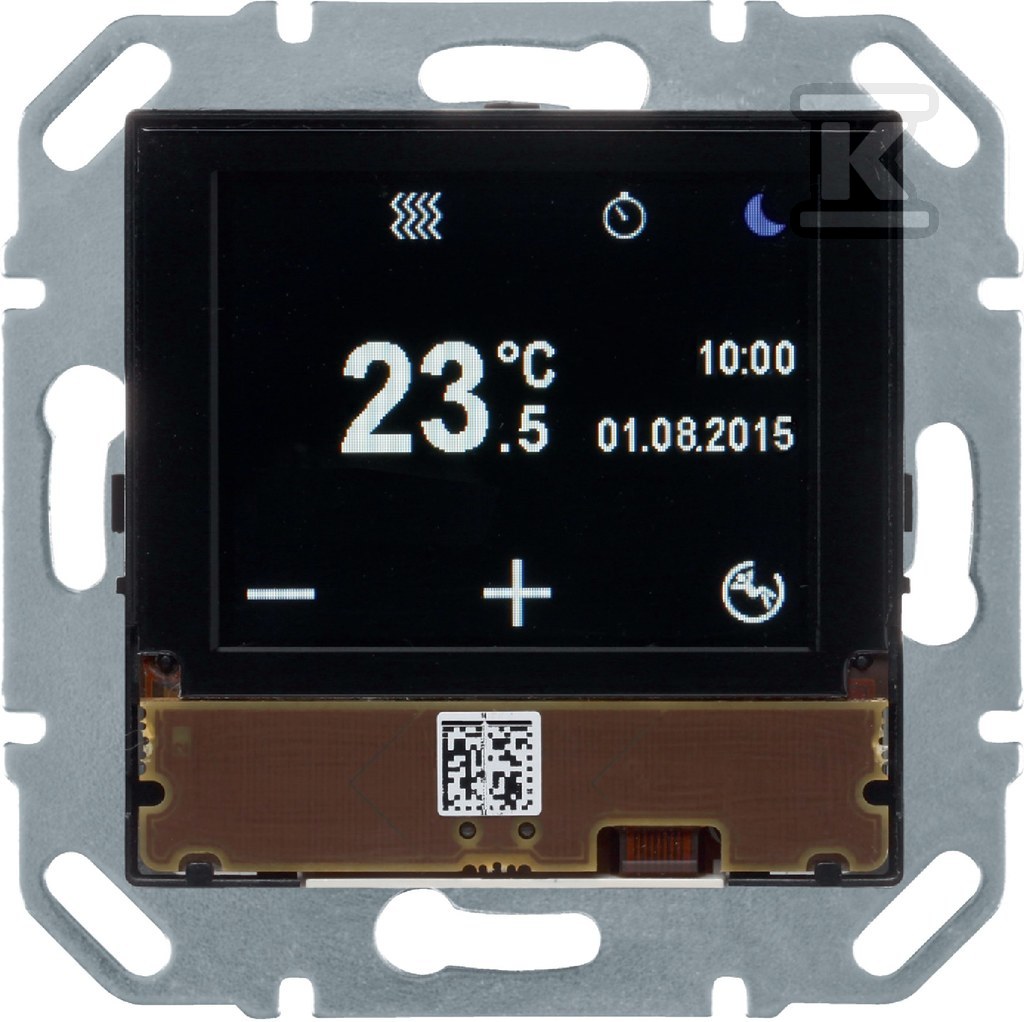

Koloryt ekran TFT o przekątnej 1,93 cala (38,28 × 30,26 mm) zapewnia czytelny podgląd aktualnej i zadanej temperatury, trybu pracy oraz godziny. Na wyświetlaczu pojawiają się symbole informujące o stanie blokady kontrolera czy aktywnych funkcjach dodatkowych. Urządzenie wyposażono w wygaszacz ekranu - rozwiązanie przydatne szczególnie w sypialniach czy salonach, gdzie nadmierna jasność mogłaby przeszkadzać.

Obsługa odbywa się przez czułą na dotyk powierzchnię, co eliminuje problemy mechanicznych przycisków zużywających się przy intensywnej eksploatacji. Menu jest dostępne m.in. w języku polskim, co ułatwia konfigurację zarówno instalatorom, jak i użytkownikom końcowym.

Regulator oferuje cztery podstawowe tryby pracy: komfort (temperatura optymalna podczas obecności), czuwanie (obniżona temperatura podczas nieobecności), nocny (najniższa temperatura do snu) oraz ochrona przed zamarznięciem (zabezpieczenie instalacji przy dłuższej nieobecności). Dodatkowo urządzenie dysponuje trybem wakacyjnym oraz możliwością przełączania scen (do 8 presetów), które pozwalają jednym poleceniem aktywować np. konkretną kombinację trybu pracy i temperatur w całym domu. Funkcja blokady klawiszy chroni ustawienia przed przypadkową zmianą - przydatna w domach z dziećmi lub w obiektach użyteczności publicznej.

Kompatybilność systemowa

Urządzenie jest kompatybilne z różnorodnymi systemami grzewczymi (wodne kotły, wodne ogrzewanie podłogowe, piece elektryczne akumulacyjne, elektryczne ogrzewanie podłogowe, klimakonwektory) oraz chłodzącymi (sufit chłodzący, wentylokonwektory, klimaty split). Tryby regulacji obejmują PI-control (PWM), PI-control ciągły lub sterowanie dwupunktowe - taka uniwersalność pozwala dopasować regulator zarówno do prostych instalacji jednogospodarczych, jak i rozbudowanych systemów HVAC w budynkach komercyjnych.

Czujnik temperatury jest wbudowany w obudowę - urządzenie działa od razu po montażu bez dokupywania dodatkowych komponentów. Dla precyzyjniejszego sterowania można podłączyć zewnętrzny czujnik temperatury (modele EK090, EK089 lub EK088) - np. zamontowany przy podłodze na określenie temperatury powierzchni przy ogrzewaniu podłogowym. Urządzenie obsługuje też wyliczanie wartości średniej z kilku źródeł pomiarowych jednocześnie.

Instalacja elektryczna i mechaniczna

Napięcie robocze magistrali KNX wynosi 21-32 V DC, a pobór prądu to maksymalnie 10 mA przy transmisji danych i około 25 mA podczas pracy. Zasilanie pomocnicze to stałe 24 V DC. Dzięki temu urządzenie może być zasilane bezpośrednio z linii KNX bez konieczności prowadzenia osobnego okablowania.

Zintegrowany port magistralny umożliwia komunikację z innymi urządzeniami systemu - wysyłanie aktualnej temperatury przez obiekty komunikacyjne pozwala np. centralnemu systemowi zarządzać harmonogramami grzewczymi na podstawie rzeczywistych odczytów.

Regulator montowany jest podtynkowo w standardowych puszkach O60 mm. Minimalna głębokość puszki to 26 mm, a głębokość zabudowy samego urządzenia wynosi 32 mm. Instalacja jest możliwa zarówno na ścianie murowanej, jak i w ścianach kartonowo-gipsowych dzięki pazurkom rozporowym dołączonym do zestawu. Urządzenie przeznaczone jest do pionowego montażu pojedynczego - nie jest przewidziane do instalacji wielokrotnej ani równoległej.

Konfiguracja odbywa się poprzez aplikację ETS4/5 lub uproszczony tryb System easy, co pozwala na szybkie uruchomienie bez szczegółowej parametryzacji - przydatne przy mniejszych instalacjach.

Parametry eksploatacyjne

Obudowa zapewnia stopień ochrony IP21, co oznacza odporność na obiekty większe niż 12,5 mm oraz pionowo padające krople wody - wystarczającą do typowych warunków wewnętrznych. Odporność mechaniczna na uderzenia to klasa IK04.

Zakres temperatur pracy wynosi od -5°C do +45°C, a magazynowanie/transport dopuszczalne jest między -20°C a +70°C - przy czym długotrwałe przechowywanie powyżej 45°C skraca żywotność urządzenia.

Urządzenie spełnia wymogi dyrektywy RoHS dotyczącej substancji niebezpiecznych w sprzęcie elektrycznym.
