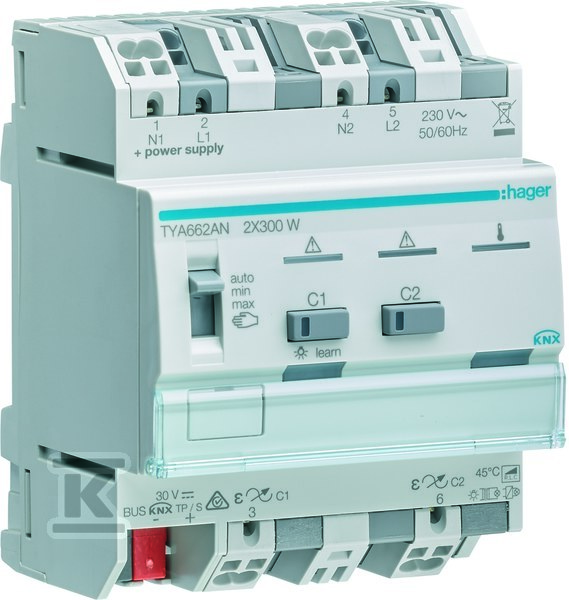

Ściemniacz uniwersalny 2-kan 2x300 W, wielofazowy, funkcja sumowania obciążenia, KNX TYA662AN

Dwukanałowy dimmer KNX do uniwersalnego sterowania oświetleniem

Urządzenie umożliwia płynną regulację jasności oraz załączanie źródeł światła w instalacjach opartych na magistrali KNX. Dzięki dwóm niezależnym kanałom o mocy 5-300 W każdy pozwala na niezależne sterowanie dwoma obwodami oświetleniowymi lub - poprzez ich równoległe połączenie - na zwiększenie dostępnej mocy wyjściowej dla jednego obwodu. Moduł obsługuje zarówno tradycyjne żarówki i halogeny 230 V, jak i lampy LED przystosowane do ściemniania (do 120 W na kanał) oraz świetlówki kompaktowe.

Obsługiwane typy obciążenia i zasada działania

Moduł automatycznie rozpoznaje rodzaj podłączonego obciążenia (funkcja Autodetect) i dobiera odpowiedni tryb pracy - ściemnianie przez odcięcie fazy dodatniej (ang. leading edge / cut-on) lub ujemnej (trailing edge / cut-off). Proces uczenia się parametrów podłączonego odbiornika (Easydetect) optymalizuje zakres ściemniania dla lamp LED i ESL, eliminując efekt migotania czy zbyt wąskiego zakresu regulacji. Funkcja ta uruchamiana jest z poziomu czujnika zewnętrznego, przycisku na module lub przez magistralę KNX.

Konfiguracja odbywa się w oprogramowaniu ETS, które pozwala na zdefiniowanie scen świetlnych (do 64 na każdy kanał, każda z własnym czasem narastania), funkcji czasowych oraz sygnałów ostrzegawczych przed wyłączeniem. Urządzenie obsługuje również tryb przymusowy oraz sygnalizację stanu przepływu prądu przez źródło światła.

Instalacja i obsługa manualna

Moduł zajmuje 4 moduły na szynie DIN i jest wyposażony w szybkozłącza QuickConnect umożliwiające podłączenie przewodów sztywnych i elastycznych o przekroju 0,75-2,5 mm2. Zasilanie pomocnicze 230 V oraz napięcie systemowe 30 V DC dostarczane są przez magistralę KNX (pobór prądu przy transmisji danych: 2,40 mA). Każdy kanał dysponuje przyciskiem ręcznej obsługi z możliwością blokady - przydatne podczas serwisowania instalacji bez konieczności odłączania od magistrali.

Na obudowie znajduje się duże pole opisowe ułatwiające identyfikację modułu w rozdzielni. Urządzenie pracuje w temperaturze od -5 do 45°C, a stopień ochrony obudowy wynosi IP20.

Zabezpieczenia i trwałość

Moduł wyposażono w trójstopniową ochronę sygnalizowaną diodami LED: zabezpieczenie przed przegrzaniem, przeciążeniem oraz zwarciem. Dzięki temu instalator może szybko zdiagnozować problem bez dodatkowych narzędzi pomiarowych. Produkt jest zgodny z dyrektywą RoHS - potwierdza to raport dostępny w dokumentacji technicznej producenta.

Do urządzenia dostępna jest pełna dokumentacja aplikacyjna ETS, instrukcja montażowa oraz baza danych produktowych umożliwiająca import parametrów do projektowanego systemu KNX.
