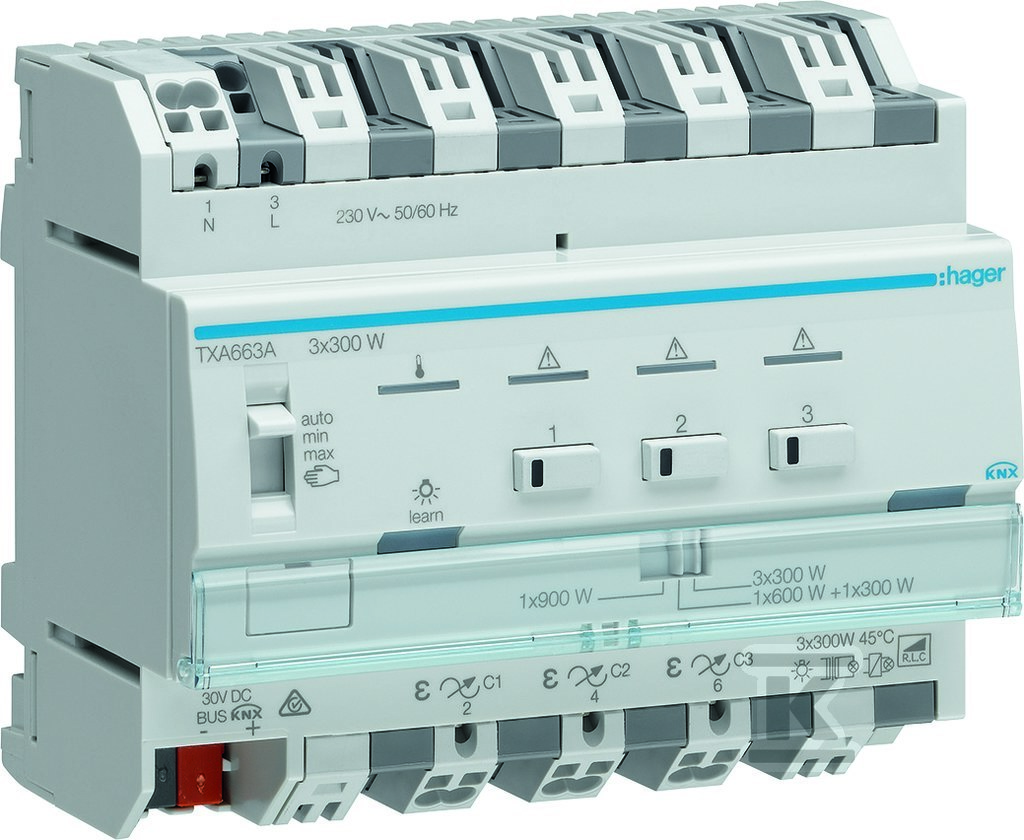

Ściemniacz uniwersalny 3-kanałowy, 3-krotny, KNX E/S TXA663A

Precyzyjna kontrola oświetlenia w instalacjach KNX

Urządzenie umożliwia niezależne sterowanie trzema obwodami oświetleniowymi z możliwością regulacji jasności od wartości minimalnej do maksymalnej dla każdego kanału osobno. Każde z trzech wyjść obsługuje obciążenie do 300 W, co łącznie daje 900 W mocy ściemnianej - wystarczająco dużo, by obsłużyć kilka stref oświetleniowych w jednym module. Moduł automatycznie rozpoznaje typ podłączonego obciążenia (żarowe, halogenowe, LED, świetlówki kompaktowe) i dobiera odpowiednią metodę regulacji - wycięcie fazy (phase cut-off) lub obcięcie fazy (phase cut-on). Proces autodetekcji jest oparty na algorytmie samouczącym się, więc urządzenie optymalizuje parametry ściemniania pod kątem konkretnych źródeł światła zamontowanych w instalacji.

Dla lamp LED przystosowanych do ściemniania (230 V) limit wynosi 210 W na całe urządzenie, przy czym na jeden kanał można podłączyć maksymalnie 8 dimowalnych lamp LED lub CFL. Dla tradycyjnych żarówek i halogenów limit to 300 W na kanał. Urządzenie obsługuje też transformatory elektroniczne (300 VA/kanał) oraz konwencjonalne (300 VA/kanał). Funkcja uczenia się aktywowana przez magistralę KNX pozwala zoptymalizować działanie kompaktowych świetlówek fluorescencyjnych i lamp LED - szczególnie przydatna, gdy źródła światła pochodzą od różnych producentów i mają różne charakterystyki ściemniania.

Każdy kanał oferuje dodatkowe funkcje: 64 funkcje scen umożliwiające zapisanie ulubionych ustawień i przywołanie ich jednym poleceniem z systemu KNX, zegar z funkcją wyłączenia z ostrzeżeniem zapewniający płynne wygaszanie przed automatycznym wyłączeniem oraz funkcję zwróconego sterowania pozwalającą wymusić stan włączony/wyłączony niezależnie od aktualnej wartości ściemniania. Lampochronny soft startup łagodzi rozruch żarówek, zmniejszając nagły skok prądu i wydłużając ich żywotność.

Obsługa ręczna i programowanie

Urządzenie może pracować całkowicie niezależnie od magistrali KNX - na placu budowy, podczas serwisowania lub gdy magistrala nie jest jeszcze uruchomiona. Przełącznik suwakowy pozwala wybrać tryb pracy: automatyczny (sterowanie z KNX), ręczny lub ustawić wartości minimalną/maksymalną dla każdego kanału bezpośrednio na urządzeniu. Każdy kanał ma dedykowany przycisk ręcznej obsługi z diodą LED statusową informującą o aktualnym stanie wyjścia. Przycisk programowania jest podświetlany, co ułatwia lokalizację modułu w rozdzielni.

Konfiguracja odbywa się na dwa sposoby: za pomocą narzędzia easy (easy Inbetriebnahme-Tool lub easy-Konfigurationsserver) bez konieczności posiadania pełnej licencji ETS lub za pomocą ETS od wersji 4 dla pełnej parametryzacji systemowej.

Zabezpieczenia elektryczne i warunki pracy

Moduł jest wyposażony w wielopoziomowy system ochrony sygnalizowany diodami LED: zabezpieczenie przed przegrzaniem automatycznie ogranicza moc przy wzroście temperatury, elektroniczne zabezpieczenie przed zwarciem i przeciążeniem szybko odłącza obwód w przypadku awarii, a diodowa sygnalizacja stanów awaryjnych informuje o problemach bez konieczności rozbierania instalacji.

Obudowa zajmuje 6 modułów na szynie DIN, co odpowiada standardowemu wymiarowi dla rozdzielni mieszkaniowych i komercyjnych. Stopień ochrony IP20 oznacza montaż wewnątrz rozdzielni suchych pomieszczeń. Zakres temperatur pracy wynosi od -5°C do +45°C, a temperatura przechowywania od -20°C do +70°C.

Podłączenie i kompatybilność systemowa

Zaciski wtykowe typu QuickConnect pozwalają na szybki montaż bez narzędzi - przewody elastyczne od 0,25 mm2 do 0,75 mm2 oraz sztywne od 0,75 mm2 do 2,5 mm2. Magistrala KNX jest podłączana przez zintegrowany busankoppler (w zestawie), a zasilanie pomocnicze 230 V AC doprowadza się osobno. Urządzenie pobiera z magistrali mniej niż 2,3 mA, co minimalizuje obciążenie linii komunikacyjnej nawet przy rozbudowanych instalacjach.

Moduł jest zgodny z normą RoHS - nie zawiera substancji niebezpiecznych ani rtęci. Duże pole opisowe umieszczone na przedniej części obudowy ułatwia identyfikację modułu w rozdzielni przy wielu urządzeniach KNX.
