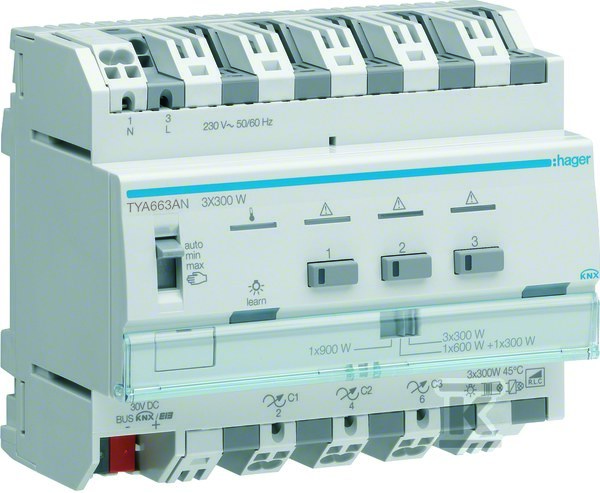

Ściemniacz uniwersalny 3-kanałowy 300W, 6 mod, KNX, KNX TYA663AN

Elastyczne sterowanie oświetleniem w instalacjach KNX

Moduł TYA663AN to trójkanałowy ściemniacz uniwersalny przeznaczony do systemów automatyki budynkowej opartych na magistrali KNX. Urządzenie umożliwia płynną regulację natężenia światła dla różnych typów obciążeń - od tradycyjnych żarówek i halogenów, przez lampy LED i świetlówki kompaktowe, aż po transformatory elektroniczne i konwencjonalne. Każdy z trzech niezależnych kanałów dysponuje mocą 300 W, co pozwala na elastyczną konfigurację instalacji: wyjścia można łączyć równolegle, uzyskując kombinacje 1×900 W, 2×600 W + 1×300 W lub dowolny inny podział mocy.

Obsługiwane źródła światła i zasada ściemniania

Ściemniacz automatycznie rozpoznaje typ podłączonego obciążenia i dobiera odpowiednią metodę regulacji - ściemnianie fazowe (cut-on) lub ściemnianie przeciwfazowe (cut-off). Funkcja samonauki eliminuje konieczność ręcznego konfigurowania parametrów dla każdego kanału z osobna. Dla lamp LED i świetlówek kompaktowych przewidziano dedykowaną funkcję optymalizacji działającą przez magistralę KNX - pozwala ona skorygować charakterystykę ściemniania, gdy standardowe ustawienia powodują migotanie lub niestabilną pracę źródła światła.

Maksymalna moc dla poszczególnych typów obciążeń:

Typ obciążenia	Na kanał	Łącznie
Żarówki i halogeny 230 V	300 W	900 W
Transformatory konwencjonalne	300 VA	-
Transformatory elektroniczne	300 W	-
Lampy LED i CFL	60 W	210 W

Urządzenie obsługuje do 15 lamp LED lub ESL podłączonych równolegle do jednego kanału.

Montaż na szynie DIN i podłączenie elektryczne

Szerokość modułu wynosi 6 modułów (jednostek modułowych), co odpowiada standardowemu wymiarowi podzespołów montowanych na szynie DIN w rozdzielnicach elektrycznych. Podłączenie przewodów odbywa się za pomocą zacisków wtykowych QuickConnect, które przyspieszają instalację i umożliwiają demontaż okablowania bez narzędzi. Przekrój obsługiwanych przewodów mieści się w zakresie 0,75-2,5 mm2 zarówno dla żył giętkich, jak i sztywnych.

Zasilanie urządzenia wymaga:

• Napięcia roboczego z magistrali KNX: 21-32 V DC
• Napięcia pomocniczego: 230 V AC

Pobór prądu z magistrali podczas transferu danych to zaledwie <2,3 mA, co minimalizuje obciążenie systemu KNX nawet przy dużej liczbie urządzeń na linii.

Obsługa lokalna i programowanie

Każdy kanał wyposażono w przycisk sterowania ręcznego z diodą LED statusową - umożliwia to obsługę oświetlenia bezpośrednio na urządzeniu, np. podczas uruchamiania instalacji lub w sytuacji awarii magistrali. Przełącznik wyboru trybu pozwala aktywować sterowanie ręczne z jednoczesnym wyłączeniem funkcji KNX dla danego kanału lub całego modułu.

Konfiguracja odbywa się w oprogramowaniu ETS (Engineering Tool Software) - standardowym narzędziu do projektowania systemów KNX. Parametry obejmują między innymi:

• Minimalne i maksymalne wartości ściemniania dla każdego kanału,
• Zachowanie przy zaniku i przywróceniu napięcia na magistrali,
• Funkcje czasowe, sceny (do 64 scen na kanał), ostrzeżenie przed wyłączeniem,
• Tryb pracy wymuszonej.

Funkcja soft-start zapewnia łagodny rozruch żarówek, co wydłuża ich żywotność - szczególnie istotne przy częstym ściemnianiu tradycyjnych źródeł światła.

Zabezpieczenia i warunki pracy

Moduł dysponuje wielopoziomową ochroną sygnalizowaną diodami LED:

• Zabezpieczenie przed przegrzaniem,
• Zabezpieczenie nadprądowe,
• Zabezpieczenie zwarciowe.

Dzięki temu instalator może szybko zidentyfikować rodzaj awarii na etapie uruchomienia lub eksploatacji. Obudowa zapewnia stopień ochrony IP20, co oznacza ochronę przed ciałami stałymi >12,5 mm i brak szczelności wobec wody - typową dla urządzeń montowanych wewnątrz rozdzielnic.

Urządzenie pracuje w temperaturze otoczenia od -5 do +45 °C, a temperatura przechowywania mieści się w zakresie -20 do +70 °C. Spełnia wymogi dyrektywy RoHS dotyczącej ograniczenia substancji niebezpiecznych w sprzęcie elektrycznym i elektronicznym.

Duże pole opisowe na obudowie ułatwia oznaczenie modułu zgodnie z dokumentacją projektową - przydatne szczególnie w rozbudowanych instalacjach z wieloma urządzeniamiKNX.
