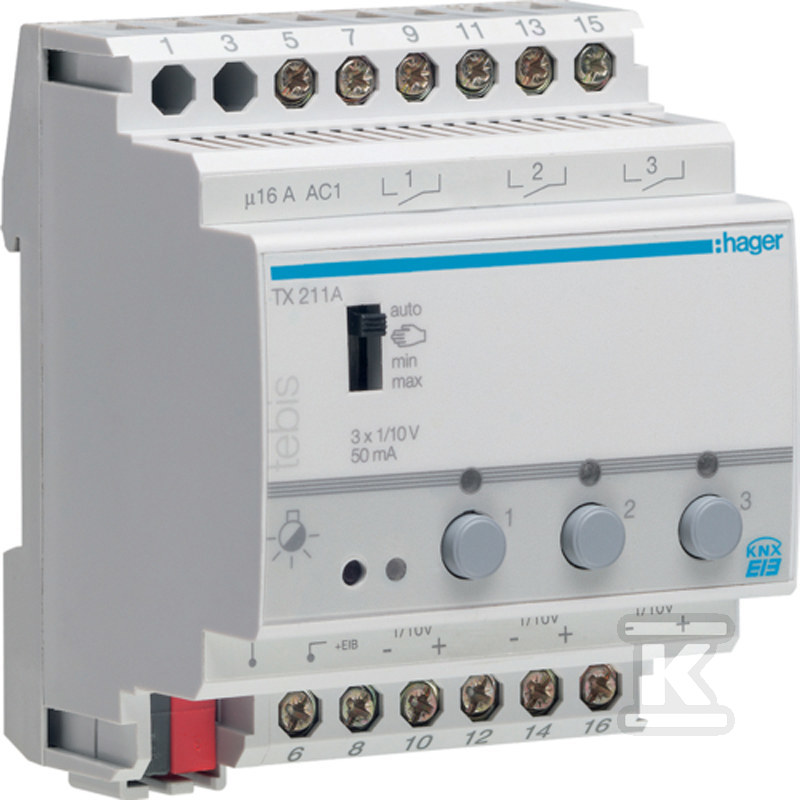

Ściemniacz załączający 1x10V, 50 mA, 3-kanałowy, 4 mod, KNX E/S TX211A

Precyzyjne sterowanie oświetleniem w systemie KNX

Urządzenie umożliwia płynną regulację jasności opraw oświetleniowych poprzez interfejs 1-10 V - zarówno w przypadku sterowników elektronicznych (EVG), jak i transformatorów elektronicznych oraz tradycyjnych źródeł światła. Trzy niezależne kanały pozwalają na jednoczesne zarządzanie trzema obwodami oświetleniowymi z osobna konfiguracją parametrów dla każdego z nich.

Każdy kanał wyposażono w potencjałowe styki bezprądowe, które w pozycji wyłączenia (OFF) odcinają zasilanie podłączonych odbiorników - eliminuje to pobór energii w stanie gotowości i przedłuża żywotność opraw. Maksymalna moc na kanał przy lampach żarowych i halogenowych 230 V wynosi 2300 W, przy transformatorach elektronicznych - 1500 W na kanał, a przy świetlówkach z EVG - 1000 W na kanał.

Konfiguracja i programowanie

Dimmaktor konfiguruje się w środowisku ETS (Engineering Tool Software). Użytkownik definiuje prędkość ściemniania, poziom jasności przy załączeniu oraz zachowanie urządzenia w przypadku zaniku napięcia sieciowego lub przerwy w magistrali KNX - te parametry można dowolnie sparametryzować.

Wbudowana scenografia oświetleniowa obsługuje do 8 scen z zapisywalnymi wartościami jasności. Stan każdego wyjścia jest raportowany na magistralę przez dedykowane obiekty zwrotne, co pozwala systemowi BMS monitorować aktualny status oświetlenia w czasie rzeczywistym.

Obsługa ręczna i sygnalizacja

Mimo że urządzenie jest elementem systemu magistralnego KNX, zachowuje pełną funkcjonalność niezależną od niego. Każdy kanał dysponuje przełącznikiem ręcznym umożliwiającym załączenie/wyłączenie bezpośrednio na module - przydatne podczas rozruchu, konserwacji lub gdy magistrala jest niedostępna (np. na placu budowy). Dioda LED sygnalizuje tryb programowania oraz aktualny stan pracy danego kanału.

Montaż i podłączenie

Obudowa zajmuje 4 moduły na szynie DIN (REG). Zasilanie robocze pochodzi z magistrali KNX (21-32 V DC, systemowe 30 V DC) - nie wymaga osobnego zasilacza sieciowego dla logiki. Podłączenie przewodów odbywa się przez zaciski śrubowe: przewody sztywne od 1,5 do 10 mm2, elastyczne od 1 do 6 mm2.

Urządzenie pracuje w temperaturze od 0 do 45°C. Stopień ochrony obudowy to IP30, co oznacza zabezpieczenie przed dotknięciem palcem i obcymi ciałami stałymi >2,5 mm - montaż zaleca się w rozdzielnicach elektrycznych.

Prąd załączania wynosi 16 A, a prąd sterujący na kanał to 50 mA. Całkowita strata mocy przy pełnym obciążeniu nie przekracza 9 W.
