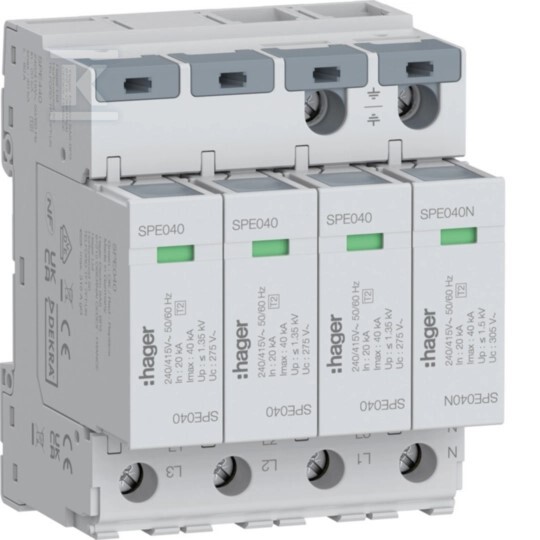

SPD Ogranicznik przepięć T2 4P 3+1 sieć TN-S/TT In=20kA Up?1,35kV SPE440

Ochrona instalacji przed przepięciami w sieciach TN-S i TT

Ogranicznik przepięć SPE440 to urządzenie typu T2 przeznaczone do zabezpieczania instalacji elektrycznych niskiego napięcia przed skutkami przepięć atmosferycznych i łączeniowych. Konstrukcja 4-biegunowa w układzie 3+1 zapewnia pełną ochronę zarówno na liniach fazowych (L-N), jak i na linii neutralnej względem ziemi (N-PE). Urządzenie dedykowane jest do pracy w sieciach TN-S oraz TT - najpopularniejszych konfiguracjach stosowanych w budynkach mieszkalnych, komercyjnych i przemysłowych na terenie Polski.

Znamionowy prąd rozładowania 20 kA (8/20 µs) określa zdolność urządzenia do bezpiecznego pochłaniania energii typowych przepięć występujących w instalacjach budynkowych. Maksymalne zdolność rozładowania wynosi 40 kA, co oznacza zapas wytrzymałościowy pozwalający na absorpcję nawet silniejszych impulsów bez uszkodzenia samego ogranicznika.

Ciągłe napięcie robocze 275 V AC zgodne z normą IEC 61643-1 zapewnia kompatybilność z typowymi napięciami sieciowymi w układach TN-S i TT. Poziom ochrony napięcia do 1,35 kV (L-N) oraz 1,6 kV (L-PE/N-PE) skutecznie ogranicza wartość szczytową przepięć do poziomu bezpiecznego dla podłączonych odbiorników - od sprzętu AGD po precyzyjne urządzenia elektroniczne.

Konstrukcja modułowa i sygnalizacja stanu

Urządzenie zajmuje 4 moduły na standardowej szynie TH35 (szyna DIN), co pozwala na prosty montaż w rozdzielnicach modułowych dowolnego producenta. Wymiary obudowy to 96,6 × 71,2 × 71,5 mm - zwartą konstrukcję doceni każdy instalator pracujący w rozdzielniach o ograniczonej przestrzeni.

Modułowa budowa z wymiennymi wkładkami ochronnymi umożliwia szybką wymianę zużytego elementu bez konieczności demontażu całego urządzenia - to istotna zaleta przy serwisowaniu instalacji. Wskaźnik optyczny w kolorze czerwono-zielonym informuje o aktualnym stanie pracy każdego toru ochronnego bez konieczności wykonywania pomiarów.

Zaciski śrubowe pozwalają na podłączenie przewodów litych o przekroju do 50 mm2 oraz elastycznych (wielodrutowych) do 35 mm2. Zakres momentów dokręcania 3-3,5 Nm zapewnia trwałe i pewne połączenie elektryczne.

Parametry pracy i warunki eksploatacji

Urządzenie pracuje w temperaturze od -40 do +85°C, co sprawia, że nadaje się zarówno do instalacji wewnętrznych w pomieszczeniach ogrzewanych, jak i do rozdzielni technicznych czy przyłączy zewnętrznych - wszędzie tam gdzie temperatura może spaść poniżej zera.

Częstotliwość znamionowa 50-60 Hz obejmuje standardowe parametry sieci elektroenergetycznej występujące zarówno w Europie, jak i poza nią. Maksymalne zabezpieczenie nadprądowe przy połączeniu równoległym wynosi 315 A, co pozwala na instalację bez konieczności stosowania dodatkowych bezpieczników przed ogranicznikiem - pod warunkiem że prąd znamionowy przyłącza nie przekracza tej wartości.

Ochrona IP2XC chroni zaciski przed dotknięciem palcem oraz obcymi ciałami stałymi >50 mm - to standardowe zabezpieczenie dla urządzeń montowanych wewnątrz rozdzielnic.

Zgodność z normami i aspekty środowiskowe

Ogranicznik SPE440 spełnia wymagania klasy T2 według normy IEC 61643, co potwierdza jego przydatność do stosowania jako drugi stopień ochrony przeciwprzepięciowej - za ogranicznikiem typu T1 montowanym przy wejściu do budynku lub jako samodzielne zabezpieczenie w instalacjach bez zewnętrznego systemu odgromowego.

Produkt jest całkowicie wolny od halogenów - obudowa i elementy konstrukcyjne nie uwalniają żrących gazów palnych podczas ewentualnego przegrzewania, co ma znaczenie przy ocenie bezpieczeństwa pożarowego rozdzielni. Urządzenie jest również zgodne z rozporządzeniem REACH oraz dyrektywą RoHS, co potwierdza brak substancji SVHC (substancji wysoko sklasyfikowanych) oraz substancji niebezpiecznych w składzie wyrobu.

Dokumentacja techniczna obejmuje deklaracje zgodności oraz kartę produktu dostępne do pobrania w formacie PDF - ułatwia to procedury odbiorcze i dokumentacyjne zarówno dla wykonawców instalacji, jak i dla inwestorów wymagających certyfikatów potwierdzających parametry użytych materiałów.
