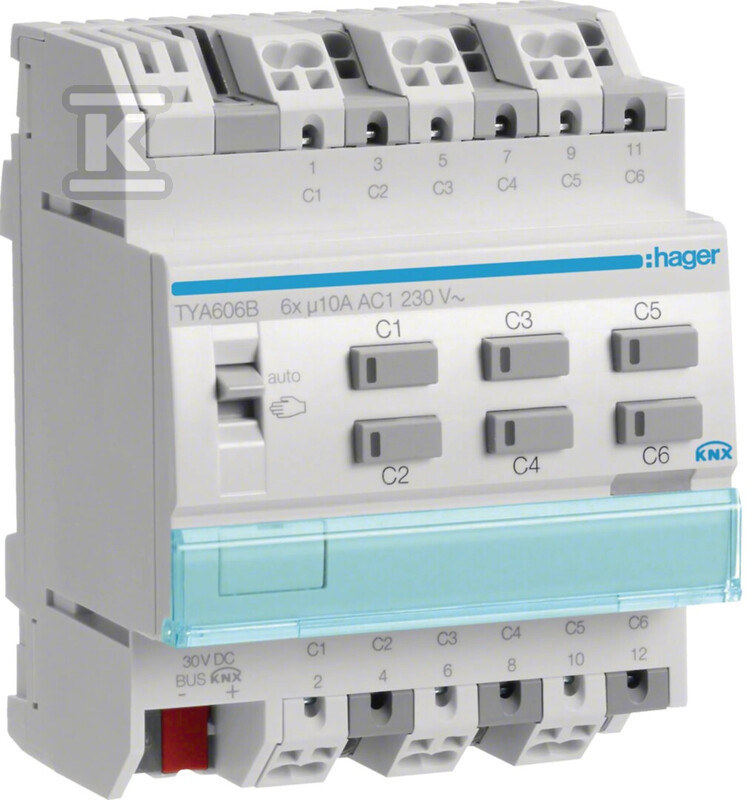

Sterownik załączający / żaluzjowy 10 A, 6-/3-krotny, 4 mod, KNX TYA606B

Moduł wyjściowy KNX do sterowania oświetleniem i roletami

Urządzenie Hager z serii TYAxxx to moduł wyjściowy KNX przeznaczony do instalacji na szynie DIN w rozdzielnicy elektrycznej. Cztery moduły szerokości pozwalają na kompaktowy montaż nawet w mniejszych obudowach - wymiary to 90 × 70 mm. Obudowa w kolorze jasnoszarym mieści sześć niezależnych wyjść przelotowych (potencjalnie wolnych), które można skonfigurować pojedynczo jako styki załączające lub parami jako pary do sterowania napędami rolet i żaluzji. W drugim przypadku jedno urządzenie obsługuje trzy komplety rolet lub żaluzji.

Zasilanie systemowe pochodzi z magistrali KNX (30 V DC) - moduł pobiera zaledwie 3 mA w stanie gotowości, co minimalizuje obciążenie zasilacza systemowego. Podłączenie przewodów odbywa się przez zaciski sprzęgowe QuickConnect, które przyspieszają i upraszczają montaż - obsługują przewody sztywne i elastyczne o przekroju 0,75-2,5 mm2 bez konieczności stosowania końcówek.

Funkcje i tryby pracy

Konfiguracja odbywa się wyłącznie w oprogramowaniu ETS (system mode) - seria TYA nie wspiera trybu EASY jak tańsze odpowiedniki TXA. W zamian oferuje rozbudowany zestaw funkcji: przełączanie załącz/wyłącz, sterowanie czasowe, zwory przymusowe AUF/AB dla napędów, ustawianie kąta lameli żaluzji oraz funkcję pozycjonowania pozycji skrzydła.

Wbudowane funkcje bezpieczeństwa pozwalają na reakcję na sygnały alarmowe - np. czujników wiatru czy deszczu - oraz automatyczne zamykanie rolet w przypadku zagrożenia. Funkcja ochrony przeciwsłonecznej automatycznie opuszcza żaluzje gdy natężenie światła przekroczy zadany próg.

Urządzenie obsługuje 64 sceny, blokady indywidualne per kanał oraz rozszerzone funkcje logiczne (logikblok) umożliwiające tworzenie warunkowych automacji bez zewnętrznych bramek. Wbudowany licznik godzin pracy pozwala monitorować zużycie silników i planować konserwację.

Moc i obciążalność

Maksymalny prąd ciągły na wyjście wynosi 10 A, co przy napięciu 230 V~ daje moc wyjściową do 1200 W na kanał. Łączna moc maksymalna modułu to 5400 W. Urządzenie radzi sobie z obciążeniami rezystancyjnymi (żarówki halogenowe), transformatorami konwencjonalnymi (1200 VA) oraz elektronicznymi (1000 W). Przy lampach LED maksymalna moc przełączana wynosi 276 W, a przy lampach fluorescencyjnych kompensowanych - do 15 × 36 W.

Ręczne sterowanie jest możliwe dzięki przyciskom manualnym na przednim panelu - każdy kanał ma osobny przycisk do załączania/wyłączania lub ruchu góra/dół dla napędów. Dioda LED zintegrowana z przyciskiem programującym sygnalizuje status urządzenia i umożliwia przypisanie adresu fizycznego bez konieczności użycia dodatkowych narzędzi.

Warunki eksploatacji i certyfikaty

Moduł pracuje w temperaturze od -5 do +45°C, co pozwala na instalację w typowych rozdzielnicach budynkowych. Stopień ochrony IP20 oznacza obudowę zamkniętą - urządzenie jest przeznaczone do montażu wewnątrz budynków, w suchych pomieszczeniach.

Produkt jest zgodny z dyrektywą RoHS - dokumentacja środowiskowa PEP oraz deklaracje REACH i RoHS są dostępne do pobrania na stronie producenta.

Instalator doceni możliwość szybkiego podłączenia dzięki QuickConnect oraz przejrzystą strukturę parametrów ETS wspólną dla całej rodziny TYA/TYB - raz poznany interfejs konfiguracji przekłada się na łatwiejsze programowanie kolejnych urządzeń w projekcie.
