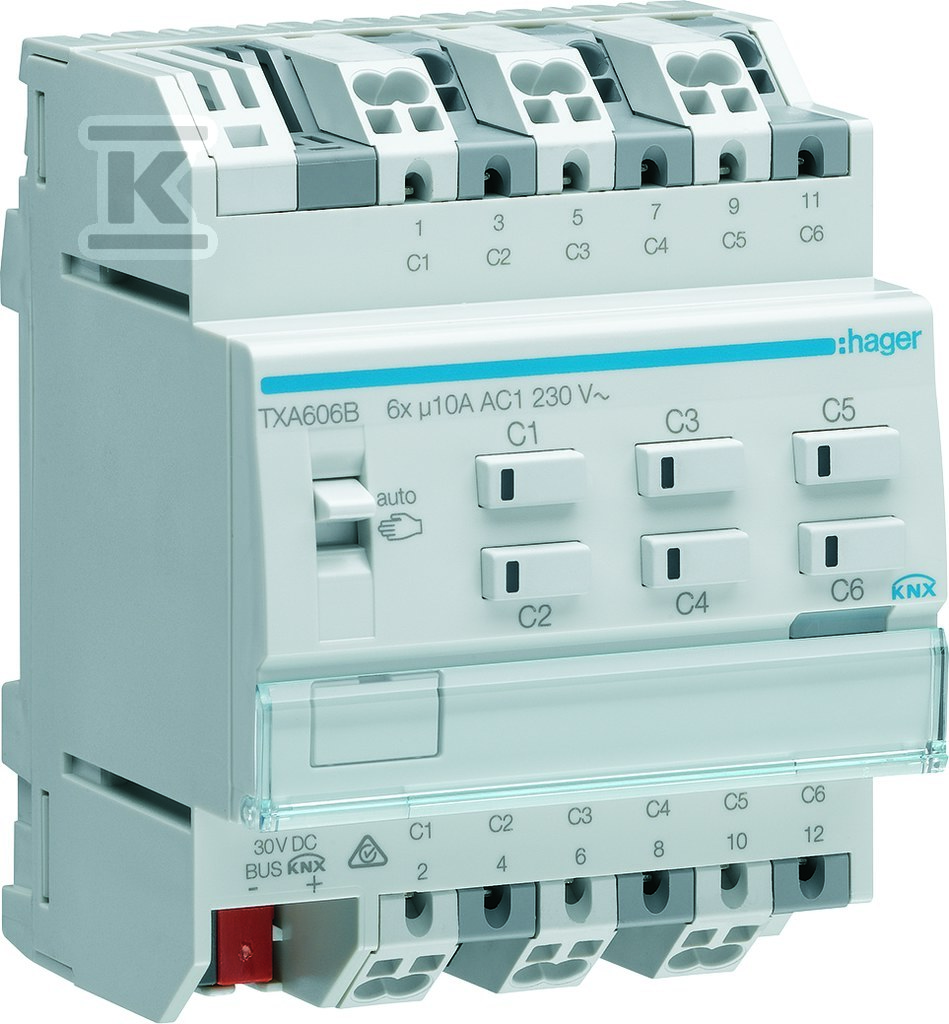

Sterownik załączający/żaluzjowy 10 A, 6-/3-krotny, KNX E/S TXA606B

Elastyczne sterowanie oświetleniem i osłonami w systemie KNX

Urządzenie pozwala na realizację sześciu niezależnych obwodów załączających lub trzech napędów żaluzji/rolet - konfiguracja zależy wyłącznie od potrzeb instalacji. Pojedynczy kanał obsłuży oddzielny obwód oświetleniowy lub wentylacyjny; dwa sąsiednie kanały utworzą parę sterującą napędem (kierunek góra/dół). Można też mieszać te tryby w dowolnej kombinacji - np. cztery kanały jako przełączniki i jeden napęd żaluzji jednocześnie.

Obciążalność stykowa wynosi 10 A na kanał, co przy napięciu 230 V AC daje maksymalną moc przełączaną 5400 W dla całego urządzenia. Dla samych lamp LED limit to 276 W, natomiast żarówki i halogeny mogą pobierać do 1200 W na kanał - tyle samo co transformatory konwencjonalne (1200 VA) i mniej przy elektronicznych (1000 W). Urządzenie nie jest przystosowane do obciążeń pojemnościowych.

Budowa mechaniczna i podłączenie elektryczne

Sterownik ma szerokość 4 modułów na szynie DIN i wysokość 90 mm. Obudowa w kolorze szarym mieści zintegrowany sprzęgacz magistrali KNX - nie trzeba dokupować osobnego modułu komunikacyjnego.

Podłączenie odbywa się przez zaciski QuickConnect, które przyspieszają montaż bez konieczności użycia narzędzi do każdego przewodu. Przekrój obsługiwanych przewodów to 0,75-2,5 mm2 zarówno dla kabli jednodrutowych, jak i linkowych.

Zasilanie systemowe pochodzi z magistrali KNX (30 V DC, pobór w stanie spoczynku zaledwie 3 mA) - instalator nie musi prowadzić osobnego przewodu zasilającego dla urządzenia. Napięcie robocze magistrali mieści się w zakresie 21-32 V DC.

Tryby pracy i funkcje automatyki

Przełącznik Auto/Hand na przednim panelu pozwala błyskawicznie przełączyć sterowanie z magistrali na tryb ręczny - każdy kanał ma własny przycisk do załączania/wyłączania (lub jazdy góra/dół) oraz diodę LED sygnalizującą aktualny stan wyjścia. Podświetlany przycisk programowania ułatwia konfigurację na miejscu.

Funkcje dostępne w oprogramowaniu obejmują:

• Załączanie/wyłączanie - proste sterowanie on/off dla każdego obwodu,
• Funkcja czasowa z ostrzeżeniem przed wyłączeniem - przydatna przy kontroli oświetlenia korytarzy czy schodów,
• 64 sceny na kanał - zapamiętanie ulubionych konfiguracji oświetlenia lub pozycji żaluzji,
• Pozycjonowanie żaluzji i lameli w procentach - precyzyjne ustawienie kąta nachylenia lameli lub wysokości rolety,
• Funkcja ochrony przeciwsłonecznej - automatyczne reagowanie na natężenie światła,
• Trzy obiekty alarmowe z różnym priorytetem - np. dla czujników wiatru, deszczu lub alarmu,
• Sterowanie wymuszone (forced control) z sygnalizacją statusu,
• Odciążenie obciążenia poprzez wyłączenie wybranych kanałów z najwyższym priorytetem.

Dla żaluzji istotna jest fabrycznie ustawiona czas przełączania kierunku jazdy, co eliminuje ryzyko jednoczesnego załączenia obu kierunków silnika.

Konfiguracja systemowa

Urządzenie programuje się na dwa sposoby:

• KNX easy - dedykowane narzędzie dla prostych instalacji domowych; nie wymaga kosztownej licencji ETS ani specjalistycznej wiedzy; konfiguracja odbywa się przez aplikację na tablecie lub serwer easy,
• ETS od wersji 4 - pełne możliwości parametryzacji dla zaawansowanych instalacji komercyjnych.

Zakres temperatur pracy to od -5°C do +45°C, więc urządzenie sprawdza się zarówno w pomieszczeniach ogrzewanych zimą, jak i w garażach czy piwnicach bez ogrzewania.

Stopień ochrony obudowy to IP20, co oznacza ochronę przed ciałami stałymi >12,5 mm i brak szczególnej odporności na wodę - typowe dla urządzeń montowanych wewnątrz rozdzielnic elektrycznych.

Produkt jest zgodny z dyrektywą RoHS dotyczącą substancji niebezpiecznych w sprzęcie elektrycznym.
