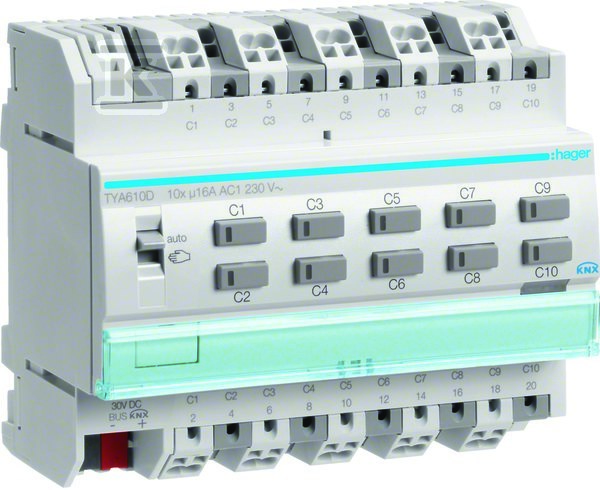

Sterownik załączający / żaluzjowy 16 A, 10-/5-krotny, obc. pojemnościowe, 6 mod, KNX TYA610D

Dwufunkcyjny moduł wyjściowy KNX do sterowania oświetleniem i napędami żaluzji

Moduł TYA610D to wielokanałowy sterownik KNX przeznaczony do instalacji w rozdzielnicach na szynie DIN. Urządzenie oferuje 10 niezależnych wyjść przełącznych lub 5 wyjść żaluzjowych, co pozwala na elastyczne kształtowanie konfiguracji instalacji - każdy kanał może działać jako wyjście przełączne (np. gniazdo lub oświetlenie) albo jako sterowanie napędem żaluzji. Konstrukcja o szerokości 6 modułów mieści się w standardowej rozdzielnicy.

Znamionowy prąd ciągły wynosi 16 A na kanał z obsługą obciążeń pojemnościowych (C-load), co oznacza zdolność do przełączania lamp LED i świetlówek z elektronicznymi statecznikami bez negatywnego wpływu na trwałość styków. Maksymalna moc łączeniowa sięga 14 375 W, a przy lampach żarowych i halogenowych 230 V urządzenie obsłuży do 2 300 W na kanał.

Obsługa różnych typów obciążeń

Sterownik radzi sobie z szerokim spektrum odbiorników spotykanych w budynkach komercyjnych i mieszkalnych:

Typ obciążenia	Maxymalna moc / ilość
Lampy żarowe i halogenowe 230 V	2 300 W
Transformatory elektroniczne	1 200 W
Transformatory konwencjonalne	1 600 VA
Świetlówki z EVG	20 × 36 W
Świetlówki kompensowane równolegle	1 500 W / 200 µF
Lampy LED E27	do 18 × 23 W (216 W)

Dzięki temu jeden moduł zastępuje kilka oddzielnych elementów wykonawczych - instalator zyskuje uproszczoną dokumentację i mniej punktów do okablowania.

Funkcje programowalne - załączanie, żaluzje i sceny

Każdy z dziesięciu kanałów oferuje bogaty zestaw funkcji programowalnych przez ETS:

• Tryb załączania - EIN/AUS z możliwością ustawienia czasów przełączania,
• Funkcje bezpieczeństwa - wymuszone wyłączenie w reakcji na sygnał z czujnika wiatru, deszczu lub alarm,
• Blokada i zwora - blokowanie kanału przez zewnętrzny sygnał lub wymuszenie określonego stanu,
• Logika - definiowanie warunków załączenia na podstawie wyniku operacji logicznej,
• 64 sceny na kanał - zapisanie dowolnej konfiguracji stanów i przywołanie jej jednym poleceniem,
• Funkcja opóźnienia - opóźnione załączenie lub wyłączenie.

W trybie napędowym (dwa sąsiednie kanały tworzą jedno wyjście żaluzjowe) urządzenie obsługuje polecenia jazdy GÓRA/DÓŁ/STOP, precyzyjne ustawianie kąta lameli oraz procentowe pozycjonowanie żaluzji. Funkcja ochrony przeciwsłonecznej w połączeniu z czujnikiem zewnętrznym reguluje jasność automatycznie w każdym pomieszczeniu osobno, a alarmowa jazda bezpieczna opuszcza żaluzję tak długo, jak dany przycisk pozostaje wciśnięty.

Konfiguracja odbywa się wyłącznie przez oprogramowanie ETS (Engineering Tool Software).

Obsługa ręczna i podłączenie

Każdy kanał dysponuje przyciskiem ręcznej obsługi pozwalającym na załączenie/wyłączenie (lub GÓRA/DÓŁ dla napędów) niezależnie od stanu magistrali KNX. Przełącznik selekcyjny aktywuje tryb ręczny dla całego urządzenia z jednoczesną dezaktywacją funkcji KNX - przydatne podczas serwisowania lub awarii magistrali.

Dioda LED zintegrowana z przyciskiem ręcznym sygnalizuje aktualny stan wyjścia. Moduł przechowuje również licznik godzin pracy każdego wyjścia oraz umożliwia odczyt przez narzędzie diagnostyczne.

Zaciski szybkiego połączenia QuickConnect obsługują przewody sztywne i elastyczne o przekroju 0,75-2,5 mm2. Zasilanie systemowe pochodzi z magistrali KNX (30 V DC, pobór w stanie gotowości: 8 mA) - nie jest wymagane osobne zasilanie robocze.

Urządzenie jest zgodne z dyrektywą RoHS. Stopień ochrony obudowy to IP20, zalecany do montażu wewnątrz suchych pomieszczeń. Zakres temperatur pracy wynosi od -5 do +45 °C.
