Sterownik załączający / żaluzjowy 16 A, 6-/3-krotny, 4 mod, KNX TYA606C

Elastyczny moduł wyjściowy KNX do sterowania oświetleniem i osłonami

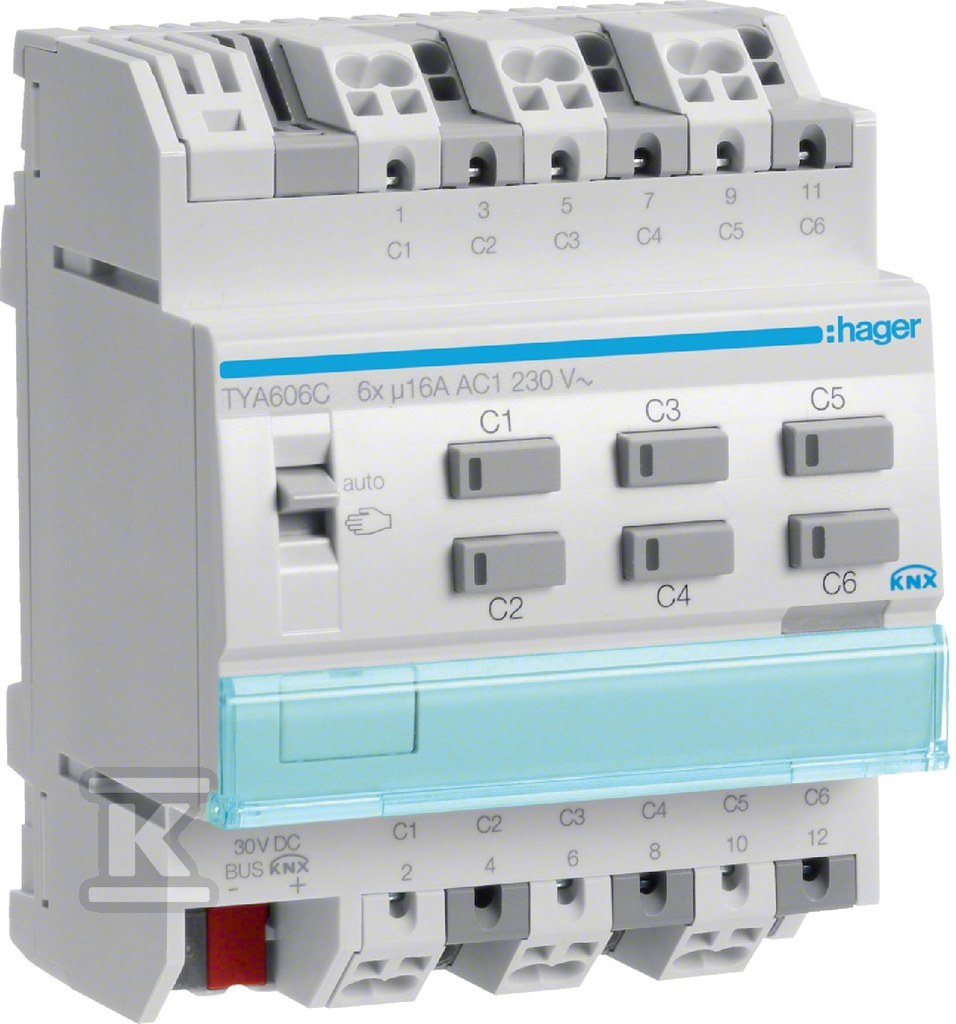

Urządzenie TYA606C to 6-funkcyjny moduł wyjściowy montowany na szynie DIN w standardzie KNX. W konfiguracji podstawowej oferuje 6 niezależnych wyjść przełącznych (potencjałowo wolne) do sterowania oświetleniem lub gniazdami. Przy parowaniu wyjść w pary (np. C1+C2) urządzenie obsługuje 3 napędy żaluzjowe lub roletowe - każda para realizuje komplet funkcji AUF/AB/STOPP wraz z regulacją kąta lameli.

Konfiguracja odbywa się wyłącznie przez oprogramowanie ETS (ETS3/ETS4+), co pozwala na pełne dopasowanie zachowania każdego kanału do potrzeb instalacji. Urządzenie działa w trybie S-Mode (System Mode)KNX - profesjonalnym standardzie stosowanym w budynkach komercyjnych i inteligentnych domach.

Tryby pracy i funkcje automatyki

Moduł obsługuje kilka trybów działania wybieranych podczas parametryzacji:

• Tryb przełącznika - sterowanie WŁĄCZ/WYŁĄCZ z obsługą timera, funkcji bezpieczeństwa (wyłączenie awaryjne), blokady, logiki rozszerzonej i do 64 scen na kanał. Można też skonfigurować tryb przełącznika bistabilnego.
• Tryb żaluzjowy - precyzyjne pozycjonowanie osłony w określloną pozycję procentową oraz regulacja kąta lameli. Dwie pary wyjść tworzą jeden kompletny kanał żaluzjowy.
• Funkcja osłony przeciwsłonecznej - automatyczne reagowanie na sygnały z czujników jasności - żaluzje ustawiają się tak, by ograniczyć nagrzewanie pomieszczenia latem.
• Funkcje bezpieczeństwa - alarm wiatru i deszczu wymusza bezpieczną pozycję osłon (np. całkowite podniesienie przy silnym wietrze). Dodatkowo dostępna jest funkcja alarmowa pozwalająca na dowolne pozycjonowanie jako reakcja na sygnały z systemów alarmowych.
• Obsługa scen i presetów - zapisanie ulubionych pozycji lameli lub stanu oświetlenia i przywoływanie ich jednym przyciskiem.

Urządzenie zapamiętuje też bieżące stany pracy, co umożliwia odtworzenie scenariusza np. po zaniku napięcia.

Parametry elektryczne i warunki pracy

Każde wyjście obsłuży obciążenie do 16 A / 230 V AC, co przy mocy max. 8625 W wystarcza do większości typowych instalacji. Maksymalna moc dla źródeł LED wynosi 414 W na wyjście - to istotne przy nowoczesnych instalacjach oświetleniowych opartych na diodach.

Zasilanie systemowe pochodzi z magistrali KNX (30 V DC), pobór prądu w stanie bezczynności to jedyne 3 mA. Napięcie robocze mieszczące się w zakresie 21-32 V DC zapewnia stabilną komunikację nawet przy dłuższych liniach kablowych.

Obudowa o klasie szczelności IP20 nadaje się do montażu wewnątrz rozdzielnic elektrycznych. Zakres temperatur pracy od -5°C do +45°C obejmuje typowe warunki w pomieszczeniach technicznych i częściowo zewnętrznych szafkach.

Montaż i okablowanie

Szerokość urządzenia to 4 moduły (70 mm przy standardowym module 17,5 mm). Do podłączenia przewodów służą zaciski quickconnect typu wtykowego - umożliwiają szybkie podłączenie bez narzędzi, również przewodów elastycznych (linkowych) o przekroju 0,75-2,5 mm2. Technologia ta eliminuje konieczność stosowania tulejek kablowych na przewodach giętkich.

Na przednim panelu znajdują się:

• przyciski do ręcznego załączania każdego wyjścia niezależnie od stanu magistrali,
• diody LED sygnalizujące aktualny stan pracy,
• duże pole opisowe z przezroczystą klapką do włożenia paska z numeracją kanałów,
• programowalny przycisk funkcyjny z diodą LED do nadawania adresu fizycznego.

Ręczna obsługa może być zablokowana programowo przez ETS - przydatne gdy chcesz uniemożliwić użytkownikom ręczne nadpisywanie automatyki budynkowej.

Urządzenie jest zgodne z dyrektywą RoHS - nie zawiera substancji niebezpiecznych ani ołowiu.
