Sterownik załączający / żaluzjowy 16 A, 6-/3-krotny z detekcją prądu, 4 mod, KNX TYA606E

Dwufunkcyjny moduł wyjściowy KNX do sterowania oświetleniem i żaluzjami

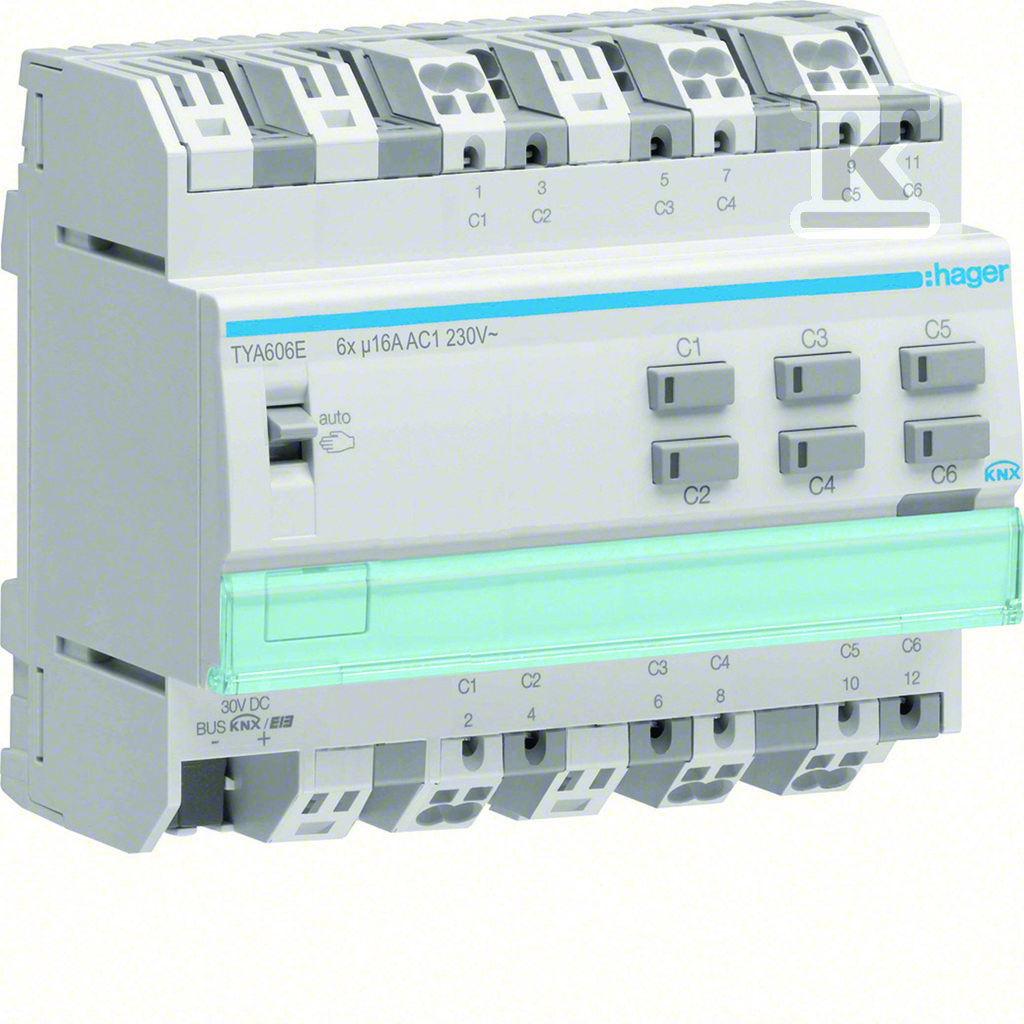

Urządzenie TYA606E to 6-kanałowy aktuator KNX montowany na szynie DIN (szerokość 6 modułów), który pełni podwójną rolę w instalacjach automatyki budynkowej. W trybie załączania obsługuje 6 niezależnych obwodów o obciążalności do 16 A każdy - mogą to być gniazda elektryczne lub obwody oświetleniowe. W trybie żaluzjowym dwa sąsiednie kanały tworzą jeden obwód sterowania żaluzją, co pozwala na obsługę 3 napędów żaluzjowych z jednego modułu.

Konstrukcja przewiduje podłączenie różnych faz do poszczególnych wyjść - nie ma konieczności grupowania ich pod jednym napięciem. Przekrój zacisków przyłączeniowych wynosi 0,75-2,5 mm2 dla przewodów sztywnych i elastycznych; zastosowano wtykowe zaciski przyłączeniowe ułatwiające montaż i demontaż.

Tryby pracy, funkcje logiczne i detekcja prądu

W trybie załączania każdy kanał oferuje bogaty zestaw funkcji konfiguracyjnych dostępnych w oprogramowaniu ETS: ON/OFF, timery, wyłączenie awaryjne, sterowanie wymuszone (forced), blokada, logika, presety (do 64 scen na kanał), opóźnienia oraz funkcja toggle (przełącznik czasowy lub bistabilny). Urządzenie obsługuje też obciążenia pojemnościowe (C-load), co oznacza kompatybilność z lampami LED i kompaktowymi świetlówkami - maksymalna moc przełączana LED wynosi 414 W.

W trybie żaluzjowym dostępne są polecenia jazdy GÓRA/DÓŁ/STOP, regulacja kąta lameli oraz procentowa regulacja pozycji do zatrzymania żaluzji w dowolnym położeniu. Funkcja ochrony przeciwsłonecznej współpracuje z czujnikiem zewnętrznym - na podstawie jasności automatycznie ustawia żaluzje w wybranym pomieszczeniu. Funkcja alarmowa umożliwia błyskawiczne przestawienie żaluzji do pozycji definowanej scenariuszem.

Każdy kanał wyposażono dodatkowo w układ pomiaru prądu o zakresie 0,05-16 A i dokładności <2% ±10 mA. Pozwala to na wizualizację przepływu prądu przez diodę LED zintegrowaną z przyciskiem sterowania ręcznego, monitorowanie progów zużycia energii (przekroczenie limitu generuje komunikat błędu) oraz wykrywanie usterek okablowania lub nieprawidłowego obciążenia. Każde wyjście ma też własny licznik godzin pracy; dane diagnostyczne można odczytać narzędziem diagnostycznym przez magistralę KNX.

Obsługa ręczna i parametry eksploatacyjne

Na przednim panelu znajdują się: przełącznik Auto/Manu (wybór trybu sterowania), diody stanu dla każdego wyjścia oraz przyciski lokalnego sterowania ręcznego - pozwalają one załączać obciążenia bezpośrednio z urządzenia bez komunikacji przez magistralę. Przycisk programowania służy do adresowania fizycznego i weryfikacji obecności napięcia na magistrali.

Konfiguracja odbywa się poprzez oprogramowanie ETS; baza danych dostępna jest u producenta. Urządzenie jest zasilane napięciem 30 V DC przez samą magistralę KNX (pobór prądu w stanie spoczynku to tylko 5 mA).

Maksymalna moc łączeniowa całego urządzenia wynosi 9775 W, a moc wyjściowa pojedynczego kanału to 2300 W. Dopuszczalny prąd sumaryczny przez wszystkie wyjścia (C1-C6) nie może przekraczać 68 A. Maksymalna cadencja przełączeń przy pełnym obciążeniu to 6 cykli na minutę.

Urządzenie pracuje w temperaturze od -5 do 45 °C, a temperatura składowania mieści się w zakresie -20 do 70 °C. Stopień ochrony obudowy to IP20; pod frontową płytką osiąga IP30. Kategoria przepięciowa III i stopień zabrudzenia 2 określają warunki instalacji w rozdzielnicach budynkowych.

Zasilanie systemowe realizowane jest napięciem SELV (30 V DC) przez magistralę; komunikacja odbywa się poprzez protokół TP1 zgodnie ze standardem KNX-TP1.

Spełnia wymagania dyrektywy RoHS dotyczącej substancji niebezpiecznych w sprzęcie elektrycznym i elektronicznym.
