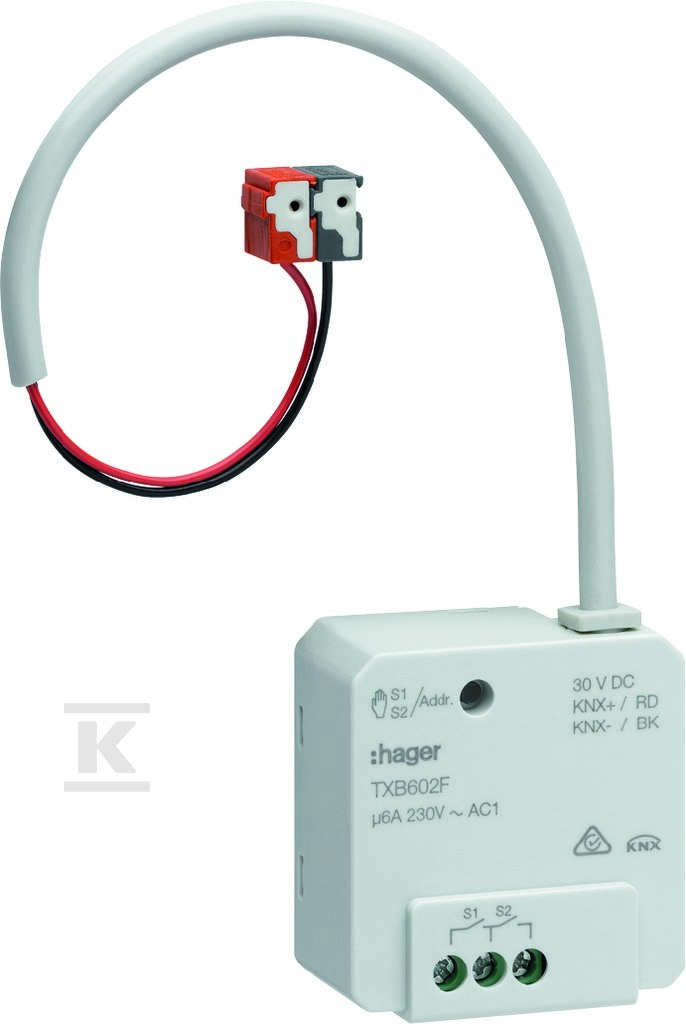

Sterownik załączający/żaluzjowy 2-/1-krotny, podtynkowy, 6 A, KNX E/S TXB602F

Dwukanałowy moduł wyjściowy do instalacji KNX

Urządzenie umożliwia niezależne sterowanie dwoma obwodami oświetleniowymi lub pracę jako sterownik żaluzjowy - w tym drugim przypadku obsługuje zarówno ruch pionowy rolety, jak i precyzyjną regulację kąta lameli w zakresie odpowiadającym pozycji procentowej. Dzięki funkcji pozycjonowania system zawsze wie, czy żaluzja znajduje się w pozycji górnej, dolnej lub dowolnej pośredniej - co pozwala na automatyczne scenariusze oparte na aktualnym stanie osłony.

Konfiguracja odbywa się poprzez magistralę KNX za pomocą oprogramowania ETS (od wersji 4) lub narzędzia easy - oba tryby są dostępne fabrycznie. Urządzenie wyposażono w zintegrowany sprzęgacz magistralny oraz diodę LED pełniącą funkcję przycisku programującego i ręcznego przełącznika - umożliwia to testowanie instalacji bez konieczności podłączania do systemu.

Funkcje logiczne i automatyka

Moduł oferuje szereg funkcji przydatnych w codziennej eksploatacji instalacji inteligentnego budynku. Oprócz standardowego załączania ON/OFF dostępny jest timer z funkcją ostrzegania przed wyłączeniem oraz możliwość aktywacji trybu automatycznego dla każdego kanału z osobna. System obsługuje 64 sceny na kanał - wystarczy jedno polecenie z czujki lub przycisku, aby przywrócić zaprogramowany stan całego pomieszczenia.

Funkcje bezpieczeństwa obejmują trzy niezależne obiekty alarmowe z różnym poziomem priorytetu - reagują na sygnały z czujników wiatru, deszczu lub systemów alarmowych i natychmiast przestawiają żaluzje w bezpieczną pozycję. Zwolnienie obciążenia przez wyłączenie kanału chroni silniki przed przegrzaniem w przypadku awarii.

Parametry pracy i kompatybilność

Znamionowy prąd ciągły wynosi 6 A na każdy kanał przy obciążeniach rezystancyjnych i indukcyjnych (cos ? = 0,8). Urządzenie radzi sobie z żarówkami i halogenami 230 V do 500 W, lampami LED do około 26 W (przy założeniu max. pięciu źródeł światła po ok. 13 W), a także transformatorami elektronicznymi i konwencjonalnymi o mocy do 500 VA. Przekaźniki są typu potential-free - nie ma więc ryzyka interferencji między obwodami.

Zasilanie realizowane jest wyłącznie przez magistralę KNX: napięcie robocze mieści się w zakresie 21-32 V DC, a pobór prądu w stanie gotowości to jedyne 5 mA. Częstotliwość sieci elektroenergetycznej może wynosić 50 lub 60 Hz - urządzenie automatycznie rozpoznaje parametry linii.

Montaż i warunki pracy

Sterownik montowany jest podtynkowo w puszcze instalacyjnej o głębokości minimum 40 mm. Wymiary samego modułu to zaledwie 44 × 43 × 22 mm - zmieszczą się bez problemu nawet w płytkich puszkach przy ścianie murowanej. Kolor obudowy to jasny szary.

Podłączenie przewodów odbywa się przez zaciski śrubowe akceptujące zarówno przewody sztywne (0,75-2,5 mm2), jak i giętkie linki (ten sam zakres przekrojów). Przewód magistralny podłącza się poprzez fabrycznie zakończoną żyłę z dedykowaną kostką przyłączeniową - nie trzeba lutować ani stosować dodatkowych adapterów.

Urządzenie pracuje w temperaturze od -5 do +45 °C, więc nadaje się do typowych pomieszczeń mieszkalnych i biurowych. Stopień ochrony obudowy to IP20 - produkt przeznaczony jest do montażu wewnątrz budynków, gdzie nie występuje bezpośrednie zachlapanie wodą.

Spełnia wymagania dyrektywy RoHS dotyczącej ograniczenia substancji niebezpiecznych w sprzęcie elektrycznym.
