Sterownik załączający / żaluzjowy 4 A, 10-/5-krotny, 6 mod, KNX TYA610A

Dwufunkcyjny moduł wyjściowy KNX do automatyki budynkowej

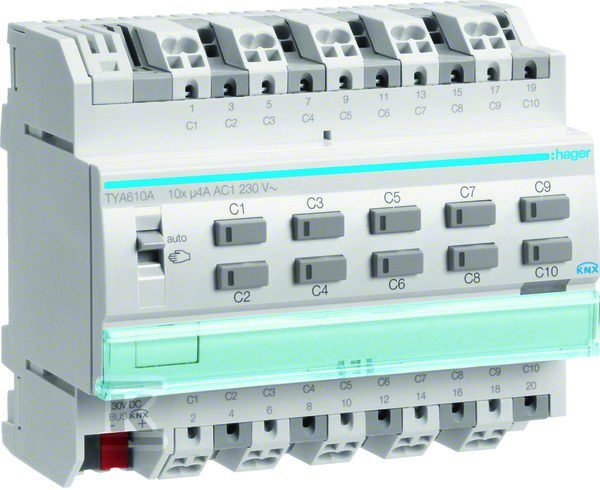

Urządzenie TYA610A to moduł wyjściowy KNX o szerokości 6 modułów (90 × 65 mm), montowany na szynie DIN w rozdzielnicy. Pełni funkcję 10 niezależnych wyjść przełącznych lub 5 wyjść żaluzjowych - konfiguracja zależy od potrzeb instalacji i może być dowolnie mieszana w jednym urządzeniu.

Zasilanie robocze odbywa się przez magistralę KNX (21-32 V DC), natomiast obciążenia sterowane są napięciem 230 V AC. Prąd znamionowy na wyjście wynosi 4 A, a moc przełączalna sięga 800 W dla żarówek i lamp halogenowych. Urządzenie współpracuje z oświetleniem LED o mocy do 276 W, lampami fluorescencyjnymi z EVG (do 12 × 36 W) oraz transformatorami elektronicznymi i konwencjonalnymi (po 800 VA).

Konfiguracja odbywa się wyłącznie przez oprogramowanie ETS - standardowe narzędzie projektowe dla instalacji KNX.

Tryby pracy i funkcje automatyki

W trybie przełączającym każde z 10 wyjść obsługuje: załączanie/wyłączanie (On/Off), sterowanie czasowe, bezpieczne odłączenie (safety off), sterowanie wymuszone, blokadę, funkcję logiczną, preset oraz opóźnienie. Na kanał przypada 64 sceny, które można aktywować jednym poleceniem z magistrali - przydatne przy tworzeniu aranżacji oświetleniowych w pomieszczeniach konferencyjnych czy restauracjach.

W trybie żaluzjowym dostępne są komendy: podnoszenie/opuszczanie/stop oraz precyzyjna regulacja kąta lameli. Urządzenie realizuje też pozycjonowanie procentowe - roleta może zostać ustawiona w dowolną pozycję między skrajnymi położeniami.

Funkcja osłony przeciwsłonecznej reaguje na sygnał z czujnika zewnętrznego i automatycznie reguluje ustawienie żaluzji według natężenia światła w danym pomieszczeniu - eliminuje to ręczne zarządzanie i chroni wnętrza przed przegrzewaniem latem.

Funkcje bezpieczeństwa: alarm wiatrowy i deszczowy automatycznie opuszcza rolety gdy czujnik zewnętrzny wykryje niekorzystne warunki pogodowe. Funkcja alarmowa pozwala zdefiniować pozycję żaluzji przy zadziałaniu systemu alarmowego budynku - np. opuszczenie wszystkich rolet na parterze.

Tryb bezpiecznego opuszczania działa tak długo, jak wciśnięty jest przycisk - roleta opuszcza się tylko podczas aktywnego nacisku, co chroni przed przypadkowym zamknięciem.

Obsługa ręczna i diagnostyka

Każde wyjście dysponuje przyciskiem ręcznej obsługi na panelu urządzenia - umożliwia załączenie/wyłączenie lub sterowanie kierunkiem pracy silnika bez udziału magistrali KNX. Przełącznik centralny pozwala całkowicie wyłączyć funkcje automatyczne i obsługiwać instalację lokalnie - przydatne podczas serwisowania lub awarii systemu.

Dioda LED przy każdym kanale sygnalizuje aktualny stan przełącznika. Licznik godzin pracy rejestruje czas załączenia każdego obwodu - ułatwia to planowanie konserwacji oświetlenia czy wykrywanie uszkodzonych silników rolet.

Urządzenie obsługuje odczyt diagnostyczny przez narzędzia serwisowe KNX - instalator może sprawdzić stany wejść/wyjść bez fizycznego dostępu do każdego elementu instalacji.

Duże pole opisowe na obudowie pozwala na trwałe oznakowanie funkcji poszczególnych kanałów bezpośrednio na module.

Podłączenie i warunki pracy

Przewody podłącza się przez zaciski quickconnect - szybkie połączenia wtykowe przyspieszają montaż i eliminują błędy przy rozbudowie instalacji. Przekrój dopuszczalny dla przewodów sztywnych i elastycznych: 0,75-2,5 mm2.

Urządzenie pracuje w temperaturze od -5 do +45 °C, co pozwala na instalację w typowych rozdzielnicach budynkowych bez dodatkowej wentylacji. Stopień ochrony obudowy to IP20 - przeznaczone do montażu wewnątrz suchych pomieszczeń technicznych.

Pobór prądu magistrali w stanie bezczynności wynosi jedynie 8 mA, więc obciążenie samego systemu KNX pozostaje minimalne nawet przy dużej liczbie urządzeń na magistrali.

Producent deklaruje zgodność z dyrektywą RoHS dotyczącą ograniczenia substancji niebezpiecznych w sprzęcie elektrycznym - urządzenie nie zawiera ołowiu ani rtęci powyżej dopuszczalnych limitów.

Dostępna dokumentacja techniczna obejmuje instrukcję montażową (PL/EN), bazę danych produktów do ETS oraz szczegółowy przewodnik aplikacyjny opisujący wszystkie możliwości konfiguracji poszczególnych trybów pracy.
