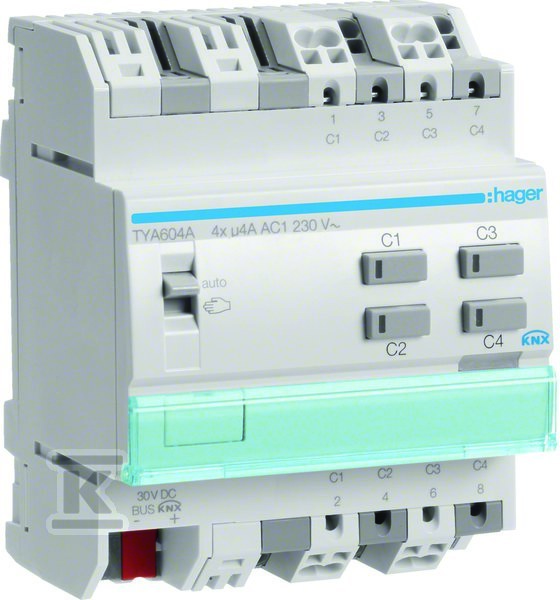

Sterownik załączający / żaluzjowy 4 A, 4-/2-krotny, 4 mod, KNX TYA604A

Elastyczne sterowanie oświetleniem i osłonami przeciwsłonecznymi

Urządzenie pozwala na realizację dwóch trybów pracy wyjść - może działać jako czterokrotny sterownik załączający do niezależnego włączania i wyłączania obwodów oświetleniowych (np. gniazdek czy lamp) albo jako dwukrotny sterownik żaluzjowy, gdzie każda para wyjść współpracuje ze sobą w trybie AUF/AB/Stopp. Dowolna konfiguracja mixu funkcji przełącznych i napędowych w jednym urządzeniu oznacza mniej komponentów w rozdzielnicy.

W trybie przełączania dostępne są: załączanie EIN/AUS z obsługą czasową (timer), funkcja bezpieczeństwa Safety-Off wymuszająca wyłączenie, blokada kanału czy zwora logiczna decydująca o stanie wyjścia na podstawie warunków wejściowych. Każdy z czterech kanałów obsługuje do 64 scen, co pozwala jednym poleceniem przywołać zapisaną konfigurację wszystkich urządzeń w pomieszczeniu - np. tryb „wieczór" czy „nieobecność".

W trybie żaluzjowym użytkownik może zatrzymywać ruch lameli w dowolnej pozycji oraz precyzyjnie regulować kąt ich nachylenia. Funkcja pozycjonowania umożliwia ustawienie rolety lub żaluzji na konkretny procent wysokości - przydatne przy automatyzacji zależnej od pory dnia lub intensywności nasłonecznienia.

Bezpieczeństwo i automatyka budynkowa

Moduł integruje szereg funkcji chroniących instalację i użytkowników. W przypadku sygnału alarmowego (wiatr, deszcz) roleta automatycznie opuszcza się do pozycji bezpiecznej - np. przy silnym podmuchu okna pozostają zamknięte nawet gdy nikogo nie ma w domu. Funkcja osłony przeciwsłonecznej współpracuje z czujnikiem zewnętrznym i reaguje na zmiany jasności - gdy słońce pada na okno od strony zachodniej, żaluzje same się przysłonią.

Dla instalatora istotna jest możliwość ręcznego przełączenia kanału bezpośrednio na urządzeniu - przydaje się podczas uruchamiania systemu lub awarii magistrali KNX. Przełącznik na przednim panelu blokuje funkcję automatyczną i pozwala na lokalne sterowanie przyciskiem (tryb Einflächenbedienung). Dioda LED zintegrowana z przyciskiem sygnalizuje aktualny stan pracy wyjścia.

Urządzenie jest zgodne z dyrektywą RoHS - dokumentacja potwierdza brak substancji niebezpiecznych w składzie.

Parametry elektryczne i sposób montażu

Sterownik montowany jest na szynie DIN jako moduł REG o szerokości 4 jednostek modularnych (90 × 65 mm). Zasilanie systemowe pochodzi z magistrali KNX - napięcie robocze mieszczące się w zakresie 21-32 V DC, pobór prądu w stanie bezczynności wynosi jedynie 3 mA, co minimalizuje obciążenie zasilacza systemowego.

Podłączenie przewodów odbywa się przez zaciski quickconnect - szybkie połączenia wtykowe akceptują zarówno przewody sztywne jak i elastyczne o przekroju 0,75-2,5 mm2, bez konieczności stosowania końcówek tulejkowych. Maksymalna moc obciążenia rezystancyjnego (lampy żarowe i halogenowe) wynosi 800 W na kanał; przy lampach LED limit spada do około 276 W dla całego urządzenia.

Znamionowy prąd roboczy to 4 A, a maksymalna moc łączeniowa sumarycznie osiąga 3200 W. Urządzenie pracuje w temperaturze od -5 do +45 °C, więc nadaje się do typowych rozdzielni budowlanych. Stopień ochrony obudowy to IP20 - produkt przeznaczony do montażu wewnątrz budynków.

Konfiguracja odbywa się wyłącznie przez oprogramowanie ETS (Engineering Tool Software) - urządzenie nie obsługuje trybu Easy Mode ani komunikacji radiowej KNX-RF.
