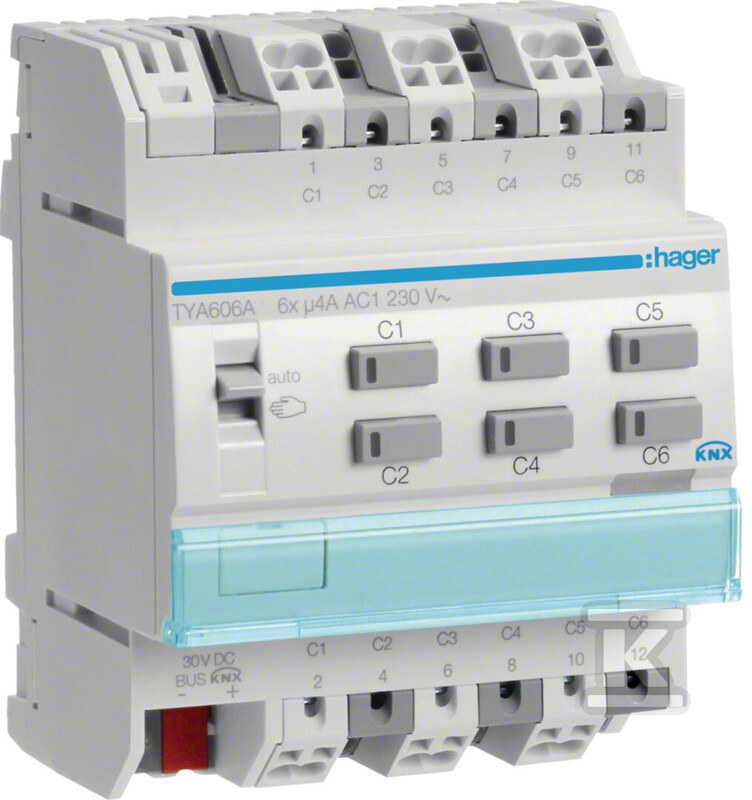

Sterownik załączający / żaluzjowy 4 A, 6-/3-krotny, 4 mod, KNX TYA606A

Dwufunkcyjny moduł wyjściowy KNX do instalacji na szynie DIN

Urządzenie TYA606A to kompaktowy moduł wyjściowy KNX o szerokości 4 modułów, który można skonfigurować jako 6 niezależnych wyjść przełącznych lub 3 wyjścia żaluzjowe. Ta elastyczność pozwala dopasować konfigurację do potrzeb konkretnej instalacji - na przykład sterować oświetleniem w jednej części obiektu i roletami w drugiej, używając jednego urządzenia.

Każda para wyjść (np. C1+C2) tworzy jeden kanał żaluzjowy z obsługą poleceń jazdy w górę/w dół/stop oraz precyzyjną regulacją kąta lameli. Dla wyjść oświetleniowych dostępne są funkcje: załączanie EIN/WYŁ, czasowe sterowanie pracą urządzeń, blokada bezpieczeństwa, sterowanie wymuszone oraz funkcja opóźnienia - wszystko konfigurowalne niezależnie dla każdego kanału.

Programowanie i funkcje automatyki

Moduł programuje się wyłącznie przez oprogramowanie ETS (ETS3 lub nowsze). Aplikacja oferuje rozbudowany zestaw funkcji: 64 sceny na kanał, blok logiki do realizacji warunkowych reguł sterowania, funkcję presetów oraz możliwość definiowania pozycji procentowej żaluzji - dzięki temu roleta może automatycznie ustawić się na zadanej wysokości bez ręcznego sterowania.

Funkcja synchronizacji z czujnikiem zewnętrznym umożliwia automatyczne reagowanie na zmiany nasłonecznienia - przy intensywnym słońcu rolety automatycznie opuszcza się na odpowiednią wysokość, chroniąc wnętrze przed przegrzaniem. Dodatkowo dostępna jest funkcja alarmowa pozwalająca na przemieszczenie żaluzji do zdefiniowanej pozycji w momencie zadziałania systemu alarmowego.

Obsługa ręczna i diagnostyka

Każde wyjście dysponuje przyciskiem ręcznej obsługi na obudowie - instalator może testować działanie urządzenia bez konieczności podłączania do magistrali KNX. Funkcja ta jest również przydatna podczas serwisowania lub awarii systemu automatyki budynku. Możliwość zablokowania obsługi ręcznej z poziomu ETS zapobiega przypadkowemu sterowaniu przez użytkowników.

Diody LED przy każdym wyjściu sygnalizują aktualny stan pracy urządzenia - instalator i użytkownik widzą na pierwszy rzut oka, które obwody są aktywne. Wbudowany licznik godzin pracy rejestruje czas działania każdego wyjścia osobno, co ułatwia planowanie konserwacji i identyfikację najbardziej eksploatowanych elementów instalacji.

Podłączenie, parametry pracy i kompatybilność

Urządzenie montuje się na szynie DIN w rozdzielnicy elektrycznej (szerokość 65 mm). Złącza typu quickconnect pozwalają na szybkie podłączenie przewodów o przekroju od 0,75 do 2,5 mm2 - zarówno jednodrutowych, jak i giętkich bez potrzeby stosowania tulejek kablowych.

Maksymalna moc łączeniowa wynosi 4800 W, co pozwala na obsługę obciążeń rezystancyjnych i indukcyjnych w standardowych instalacjach budynków mieszkalnych i komercyjnych. Dla źródeł LED maksymalna moc przełączana to 276 W - wystarczająco dużo dla większości opraw oświetleniowych LED montowanych w domach i biurach.

Zasilanie systemowe realizowane jest przez magistralę KNX (30 V DC), natomiast obciążenia podłącza się do sieci 230 V AC. Urządzenie pracuje w temperaturze od -5°C do +45°C, co zapewnia niezawodność zarówno w typowych warunkach wewnętrznych rozdzielni, jak i w mniej komfortowym środowisku technicznym. Stopień ochrony IP20 oznacza zabezpieczenie przed obiektami większymi niż 12,5 mm - standard dla urządzeń montowanych wewnątrz rozdzielnic elektrycznych.

TYA606A współpracuje z pełną gamą urządzeń Hager z serii TYA/TYB - czujnikami dotykowymi, termostatami pomieszczeniowymi i bramkami komunikacyjnymi. Producent udostępnia dedykowaną bazę danych produktów KNX do pobrania z oficjalnej strony Hager oraz szczegółowe instrukcje aplikacyjne dla integratorów systemów automatyki budynkowej.
