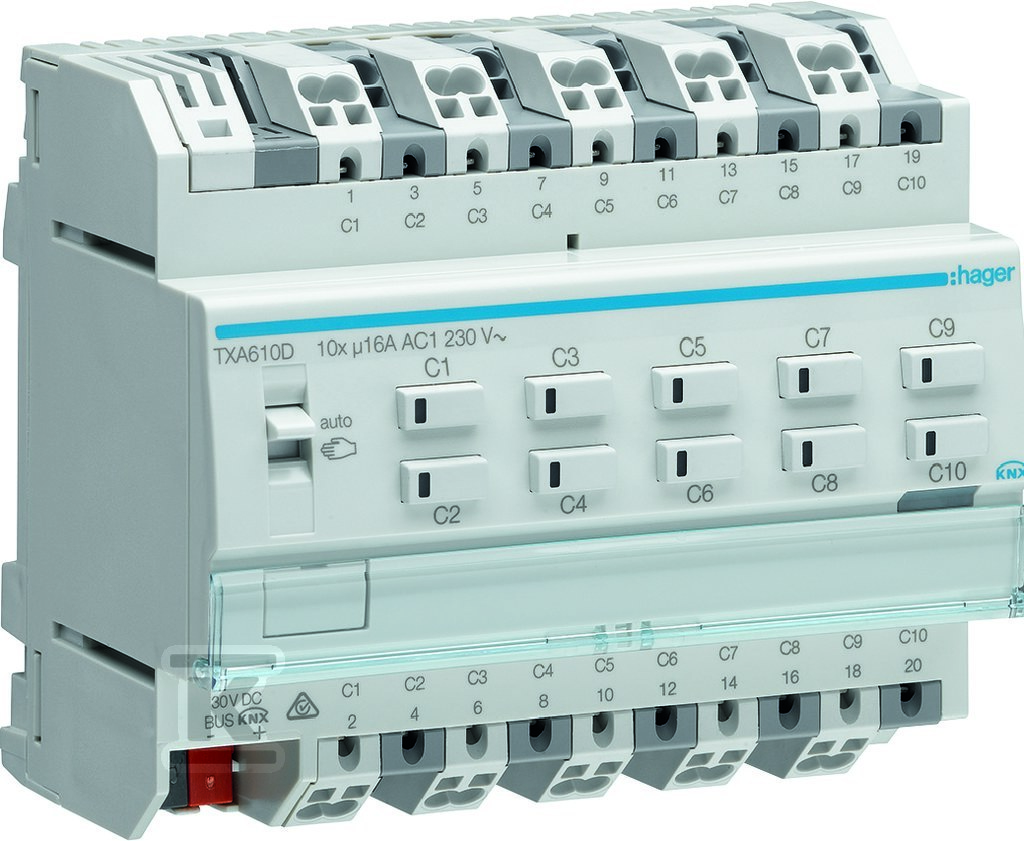

Sterownik załączający/żaluzjowy, obciążenie pojemnościowe 16 A, 10-/5-krotny, KNX E/S TXA610D

Inteligentne sterowanie oświetleniem i osłonami w jednym module

Moduł wyjściowy KNX TXA610D to wielofunkcyjny sterownik załączający i żaluzjowy w jednym urządzeniu - umożliwia niezależne załączanie aż 10 obwodów lub obsługę 5 napędów żaluzji, z dowolną konfiguracją mieszaną obu trybów pracy. Każdy kanał może pracować jako niezależny wyjście przełączne do sterowania oświetleniem, gniazdami czy innymi odbiornikami, albo jako para wyjść do sterowania napędem żaluzji wraz z precyzyjną regulacją kąta lameli.

Urządzenie zostało zaprojektowane z myślą o obciążeniach pojemnościowych (C-load) - styki mechaniczne oparte na przekaźnikach 16 A radzą sobie z dużymi prądami załączeniowymi charakterystycznymi dla lamp LED i kompensowanych świetlówek. Maksymalna moc przełączalna sięga 14 375 W, co pozwala obsłużyć nawet rozbudowane instalacje bez dodatkowych przekaźników pomocniczych.

Funkcje sterowania i automatyki

Moduł oferuje pełen pakiet funkcji automatyki budynkowej:

• Załączanie ON/OFF z możliwością programowania czasowego i funkcją ostrzegania przed wyłączeniem.
• 64 sceny na kanał - zapisanie ulubionych ustawień oświetlenia lub pozycji żaluzji i przywołanie ich jednym przyciskiem.
• Funkcja żaluzjowa z pozycjonowaniem procentowym oraz regulacją kąta lameli - precyzyjne ustawienie ilości światła wpadającego do pomieszczenia.
• Sonnenschutzfunktion - automatyczne opuszczenie osłon przy intensywnym nasłonecznieniu.
• Funkcje bezpieczeństwa reagujące na sygnały z czujników wiatru, deszczu czy alarmu - automatyczne podnoszenie żaluzji np. podczas burzy.
• Zwrotna informacja o statusie - obiekty statusowe raportują pozycję lameli w procentach oraz aktualny stan każdego wyjścia.

Konfiguracja urządzenia jest elastyczna - można użyć dedykowanego narzędzia easy, serwera konfiguracyjnego easy lub profesjonalnego oprogramowania ETS od wersji 4. Dla szybkiego uruchomienia bez komputera dostępny jest tryb ręczny aktywowany przełącznikiem Auto/Hand - każdy kanał ma własny przycisk do bezpośredniego załączania (ON/OFF lub góra/dół) z diodą LED sygnalizującą aktualny stan.

Parametry elektryczne i obciążalność

Znamionowy prąd ciągły wynosi 16 A, a urządzenie toleruje obciążenia pojemnościowe spotykane w instalacjach LED:

Typ odbiornika	Maksymalna moc
Lampy żarowe i halogenowe 230 V	2300 W
Lampy LED 230 V	do 18 × 23 W
Świetlówki z EVG	do 20 × 36 W
Transformatory elektroniczne	1200 W
Transformatory konwencjonalne	1600 VA

Zasilanie systemowe pochodzi z magistrali KNX (30 V DC, pobór w stanie spoczynku zaledwie 4 mA) - instalacja nie wymaga dodatkowego zasilacza dla samego modułu. Napięcie robocze magistrali mieszczące się w zakresie 21-32 V DC zapewnia stabilną komunikację nawet przy dłuższych liniach kablowych.

Konstrukcja i montaż

TXA610D to reiheneinbaugerät (REG) montowane na standardowej szynie DIN TH35 - zajmuje 6 modułów szerokości przy wysokości jednostki modularnej. Obudowa w kolorze szarym mieści zintegrowany sprzęgacz magistrali oraz rozbudowane pole opisowe ułatwiające identyfikację przewodów.

Szybkozłącza QuickConnect pozwalają na podłączenie przewodów sztywnych i giętkich o przekroju 0,75-2,5 mm2 bez użycia narzędzi specjalnych - oszczędność czasu przy realizacji większych projektów. Zaciski są oddzielone dla magistrali KNX oraz dla obwodów obciążenia.

Stopień ochrony IP20 oznacza, że moduł jest przeznaczony do montażu wewnątrz rozdzielnic elektrycznych - tam też zwykle pracuje w towarzystwie zasilaczy KNX, sprzęgaczy linii i innych elementów automatyki budynkowej. Zakres temperatur pracy od -5 do +45 °C pokrywa typowe warunki panujące w szafach sterowniczych.

Urządzenie jest zgodne z dyrektywą RoHS - producent deklaruje brak substancji niebezpiecznych w składzie materiałowym.
