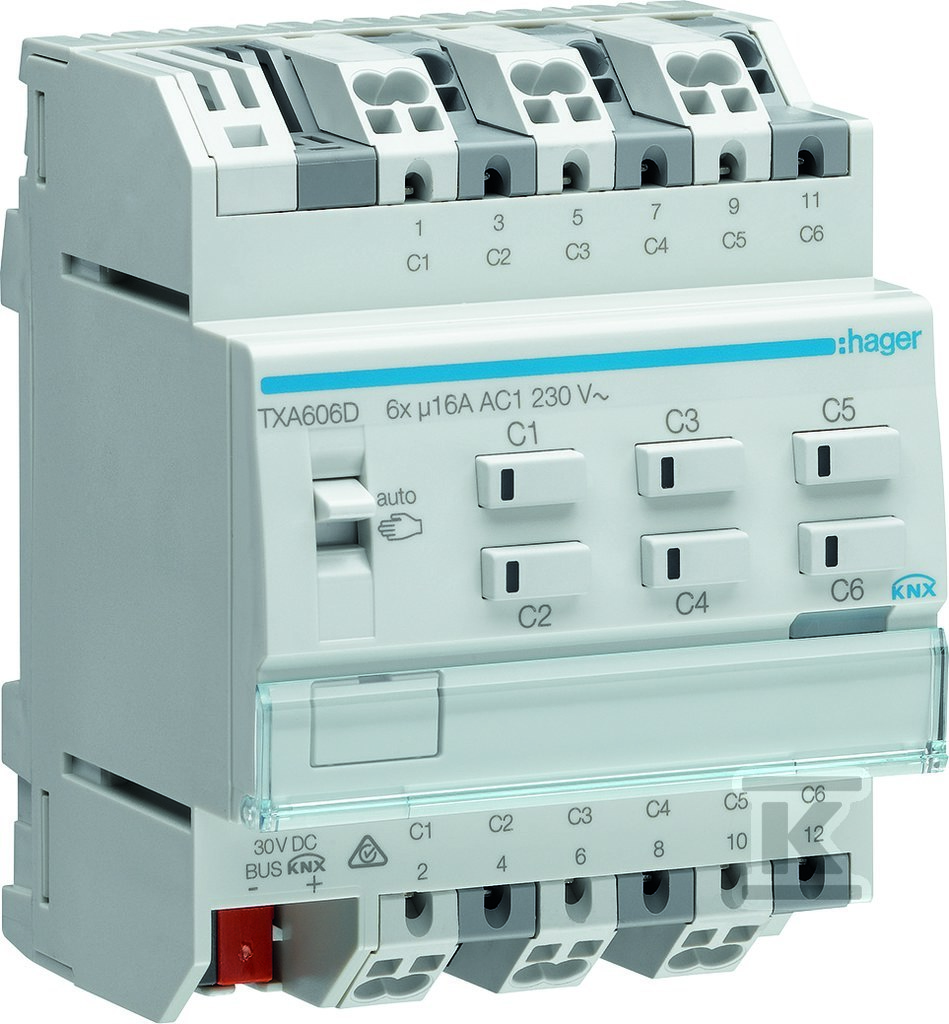

Sterownik załączający/żaluzjowy, obciążenie pojemnościowe 16 A, 6-/3-krotny, KNX E/S TXA606D

Elastyczne sterowanie oświetleniem i osłonami w systemie KNX

Urządzenie pozwala na realizację sześciu niezależnych kanałów przełączających lub trzech kanałów sterowania roletami/jalousiami - konfiguracja zależy od potrzeb instalacji. Każde dwa sąsiednie kanały mogą tworzyć parę do obsługi napędu roletowego z regulacją kąta lameli, co sprawia że jedno urządzenie obsłuży zarówno oświetlenie, jak i osłony okienne w jednym obiekcie.

Prąd znamionowy 16 A oraz obciążenie pojemnościowe (C-Last) umożliwiają bezproblemowe przełączanie lamp LED i energooszczędnych źródeł światła - sterownik obsłuży do 18 lamp LED 23 W lub 20 lamp fluorescencyjnych z EVG. Maksymalna moc łączeniowa sięga 8625 W, co daje duży margines bezpieczeństwa przy różnorodnych obciążeniach.

Funkcje automatyki budynkowej

Urządzenie oferuje rozbudowane możliwości programowania: 64 sceny przypisane do każdego kanału, funkcja timera z ostrzeżeniem przed wyłączeniem oraz trzy niezależne obiekty alarmowe z różnym poziomem priorytetu - przydatne przy integracji z czujnikami wiatru, deszczu czy systemami alarmowymi. Funkcja pozycjonowania lameli w procentach umożliwia precyzyjne ustawienie kąta nachylenia żaluzji bez konieczności manualnej kalibracji.

Tryb sunnenschutzfunktion automatycznie reaguje na warunki atmosferyczne - rolety lub żaluzje mogą opuszczać się samodzielnie gdy natężenie światła przekroczy zadany próg. Zwłaszcza w budynkach komercyjnych czy w domach jednorodzinnych z dużymi przeszkleniami funkcja ta redukuje koszty klimatyzacji.

Konfiguracja i obsługa ręczna

Sterownik wspiera dwa tryby parametryzacji: ETS (od wersji 4) oraz autorskie rozwiązanie KNX easy. Tryb easy pozwala na konfigurację bez kosztownego oprogramowania ETS - wystarczy serwer easy i aplikacja mobilna z tabletem. Dla instalatorów pracujących przy większych projektach pozostaje pełna elastyczność profesjonalnego narzędzia ETS.

Na przednim panelu znajdują się przyciski ręcznej obsługi dla każdego wyjścia z diodą LED sygnalizującą stan, przełącznik suwakowy Auto/Hand oraz podświetlany przycisk programowania do nadawania adresu fizycznego. W trybie ręcznym funkcja KNX jest automatycznie dezaktywowana - instalator może swobodnie testować podłączone obciążenia bez wpływu na działającą automatykę.

Montaż i podłączenie

Urządzenie montowane na szynie DIN (format 4 modułów, wysokość 90 mm) mieści się w standardowych rozdzielnicach mieszkaniowych i komercyjnych. Szybkozłącza QuickConnect pozwalają na podłączenie przewodów sztywnych i elastycznych o przekroju 0,75-2,5 mm2 bez użycia narzędzi do końcówek - typowe dla rozwiązań Hager przyspiesza to prace montażowe.

Zintegrowany sprzęgacz magistrali KNX eliminuje konieczność stosowania osobnego modułu komunikacyjnego. Urządzenie pobiera jedynie 3 mA z magistrali w stanie spoczynku, co jest istotne przy rozległych instalacjach z wieloma urządzeniami zasilanymi przez bus.

Zasilanie systemowe realizowane jest napięciem 30 V DC przez magistralę, a robocze napięcie magistrali mieści się w zakresie 21-32 V. Urządzenie pracuje w temperaturze od -5°C do 45°C, co pozwala na instalację również w nieogrzewanych pomieszczeniach technicznych.

Stopień ochrony IP20 oznacza obudowę zamkniętą - urządzenie przeznaczone jest do montażu wewnątrz rozdzielnic elektrycznych, gdzie jest chronione przed pyłem i wilgocią. Produkt jest zgodny z dyrektywą RoHS, co potwierdza redukcję substancji niebezpiecznych w procesie produkcji.
