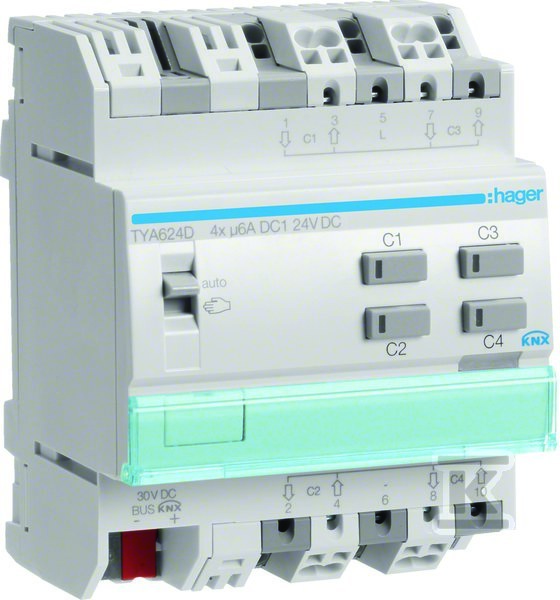

Sterownik żaluzji 4-krotny, 24V DC, 4M, KNX TYA624D

Precyzyjne sterowanie czterema napędami żaluzji w systemie KNX

Urządzenie TYA624D to czterokanałowy moduł wyjściowy KNX przeznaczony do obsługi napędów żaluzjowych i roletowych zasilanych napięciem 24V DC. Każdy z czterech niezależnych kanałów umożliwia realizację poleceń jazdy w górę, w dół i stop oraz precyzyjną regulację kąta ustawienia lameli - co pozwala na dowolne kształtowanie natężenia światła naturalnego w pomieszczeniu. Maksymalny prąd obciążenia wynosi 6A na kanał, a moc łączeniowa może sięgać 144W, co zapewnia kompatybilność z większością popularnych silników żaluzjowych dostępnych na rynku.

Moduł integruje się bezpośrednio z magistralą KNX - napięcie robocze na linii bus wynosi 21-32V DC, a pobór prądu magistrali w stanie spoczynku to około 4mA. Konfiguracja odbywa się poprzez oprogramowanie ETS, które umożliwia przypisanie funkcji, harmonogramów i scen do każdego wyjścia z osobna.

Konstrukcja i montaż na szynie DIN

Sterownik ma szerokość 4 modułów i montowany jest na standardowej szynie DIN (TH35) w rozdzielnicy elektrycznej. Obudowa w kolorze jasnym szarym wykonana jest w formacie REG - typowym dla urządzeń modularnych stosowanych w profesjonalnych instalacjach.

Podłączenie przewodów realizowane jest za pomocą zacisków wtykowych QuickConnect, które przyspieszają montaż i eliminują ryzyko błędnego podłączenia. Przekrój obsługiwanych przewodów mieści się w zakresie 0,75-2,5mm2 zarówno dla żył elastycznych (giętkich), jak i sztywnych - daje to swobodę doboru kabli do konkretnej instalacji.

Na przednim panelu znajdują się cztery przyciski manualnej obsługi (góra/dół dla każdego kanału) oraz diody LED sygnalizujące status pracy urządzenia. Funkcja sterowania ręcznego może być aktywowana lub zablokowana - przydatne np. podczas serwisowania lub gdy chcemy uniemożliwić lokalną obsługę użytkownikom końcowym.

Funkcje automatyki - pozycjonowanie, ochrona przeciwsłoneczna i bezpieczeństwo

Jedną z kluczowych możliwości modułu jest funkcja pozycjonowania. Urządzenie pozwala na jazdę do dowolnej, wcześniej zdefiniowanej pozycji - np. otwarcie żaluzji do połowy lub ustawienie lameli pod określonym kątem. Dzięki temu można tworzyć precyzyjne sceny oświetleniowe i regulować dopływ światła bez konieczności ciągłego ręcznego sterowania.

Funkcja osłony przeciwsłonecznej umożliwia automatyczne reagowanie na zmiany natężenia światła dziennego mierzonego przez czujniki zewnętrzne (np. czujnik jasności). Gdy natężenie przekroczy ustawiony próg, żaluzje automatycznie opuszczają się lub zmieniają kąt lameli - co redukuje nagrzewanie pomieszczeń latem i obniża koszty klimatyzacji.

Moduł oferuje również rozbudowane funkcje bezpieczeństwa: reakcję na sygnały alarmowe (np. alarm włamaniowy), sygnały meteorologiczne (wiatr, deszcz) oraz funkcję bezpiecznego opuszczenia trzymającego dopóki przycisk jest wciskany. Dla każdego kanału dostępna jest funkcja scen oraz możliwość wymuszenia określonego stanu wyjść (funkcja blokady).

Dodatkowo urządzenie udostępnia liczniki godzin pracy każdego wyjścia oraz umożliwia odczyt diagnostyczny - co ułatwia późniejsze serwisowanie instalacji.

Parametry pracy i warunki eksploatacji

Sterownik pracuje w temperaturach od -5°C do +45°C, a temperatura składowania mieści się w zakresie -20°C do +70°C - wystarczająco szerokim zarówno dla typowych warunków wewnętrznych, jak i częściowo niezabezpieczonych rozdzielni.

Stopień ochrony obudowy to IP20, co oznacza ochronę przed ciałami stałymi o średnicy powyżej 12,5mm (np. palcem) bez specjalnej odporności na wodę - typowej dla urządzeń montowanych wewnątrz rozdzielnic elektrycznych.

Urządzenie jest zgodne z normą RoHS - dokumentacja potwierdza brak substancji niebezpiecznych powyżej dopuszczalnych limitów. Moduł magistralowy nie jest odłączalny - sprzęgacz KNX stanowi integralną część konstrukcji.

Konfiguracja odbywa się wyłącznie poprzez system ETS; brak obsługi transmisji radiowej KNX czy innych protokołów komunikacyjnych sprawia, że urządzenie dedykowane jest do instalacji przewodowych opartych na standardowej magistrali twisted pair.
