Sterownik żaluzjowy 1-krotny + wejście bezpotencjałowe 2-krotny, KNX Q/E/S TRM692G

Radiowy mikromoduł żaluzjowy KNX Radio

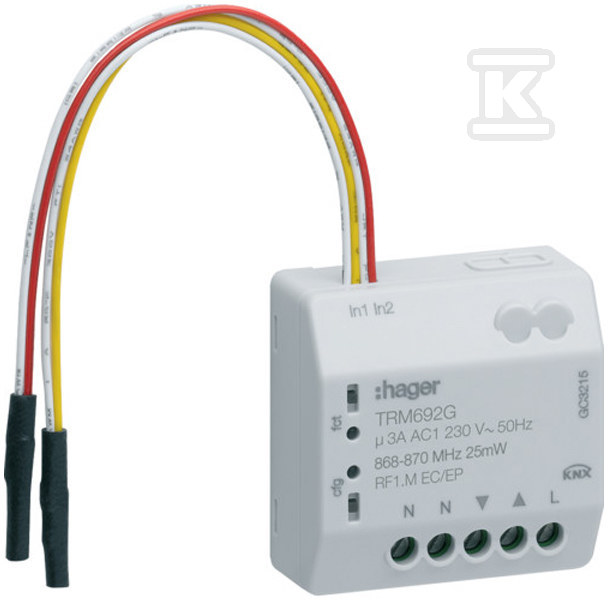

TRM692G to kompaktowy moduł podtynkowy przeznaczony do sterowania jednym napędem żaluzji, rolety lub markizy za pośrednictwem protokołu KNX Radio. Oprócz wyjścia żaluzjowego urządzenie udostępnia dwa uniwersalne wejścia bezpotencjałowe, do których można podłączyć standardowe przyciski lub przełączniki - są one swobodnie programowalne i mogą sterować zarówno lokalnym wyjściem, jak i innymi elementami instalacji KNX Radio.

Zasilanie realizowane jest bezpośrednio z sieci 230 V AC. Komunikacja radiowa odbywa się dwukierunkowo w paśmie 868-870 MHz z mocą nadawczą 25 mW, co pozwala na pełną integrację zarówno z instalacjami radiowymi KNX Radio, jak i przewodowymi KNX-TP - przez media-koppler dostępny osobno.

Konstrukcja i instalacja

Moduł instaluje się go w puszce podtynkowej za osprzętem - minimalna głębokość puszki to 40 mm. Wymiary urządzenia to 40 × 40 × 20 mm, co pozwala na montaż nawet w wąskich puszkach. Podłączenie przewodów realizowane jest za pomocą zacisków śrubowo-windowych:

• drut sztywny: 0,5-2,5 mm2
• linka elastyczna: 0,5-1,5 mm2

Na płycie czołowej znajdują się:

• przycisk T - sterowanie ręczne kanałem żaluzjowym,
• przycisk R - reset fabryczny,
• dioda LED sygnalizująca stan pracy kanału,
• dioda LED sygnalizująca tryb konfiguracji. Obudowa ma stopień ochrony IP20.

Funkcje pracy

Wyjście żaluzjowe realizują dwa mechanicznie blokowane styki przekaźnikowe (3 A, cos ? = 0,6). Maksymalna moc łączeniowa wynosi 690 W. Sterowanie ręczne kanałem odbywa się sekwencyjnie kolejnymi krótkimi naciśnięciami przycisku T: ruch w dół › stop › ruch w górę › stop. Fabrycznie wejścia In1 przypisane są funkcji jazdy w górę a In2 - jazdy w dół. Urządzenie oferuje możliwość nauki czasów jazdy rolety - pozwala to precyzyjnie ją pozycjonować np. w scenach. Funkcja repeatera aktywowana przyciskiem T (>5 s) służy do wzmacniania sygnału radiowego systemu. Reset fabryczny realizuje się przez przytrzymanie przycisku R aż dioda cfg zamiga (>10 s).

Tryby parametryzacji

Moduł obsługuje dwa tryby konfiguracji:

Tryb	Opis
quicklink	Konfiguracja bez narzędzi programistycznych
ETS4+	Pełna parametryzacja przez środowisko ETS

Zmiana trybu parametryzacji wymaga uprzednio resetu fabrycznego urządzenia. Po resecie zasilania należy odczekać minimum 15 sekund przed przystąpieniem do nowej konfiguracji.

Produkt jest kompatybilny ze standardowymi rozwiązaniami KNX Radio - wszystkie elementy można wzajemnie ze sobą łączyć w jednej instalacji radiowej.

Parametry pracy i warunki środowiskowe

Temperatura pracy wynosi od -10 °C do +50 °C, temperatura magazynowania od -25 °C do +70 °C. Maksymalna wysokość pracy to 2000 m n.p.m. Wilgotność względna bez kondensacji może wynosić od 0% do max. wilgotności określonej przez producenta.

Straty mocy wynoszą około 150 mW w stanie spoczynku oraz około 450 mW pod obciążeniem. Napięcie udarowe wynosi 4 kV, a kategoria przepięciowa to III. Stopień zanieczyszczenia środowiska pracy: 2.

Moduł jest zgodny z dyrektywą RoHS. Spełnia również wymagania dyrektywy radiowej UE numer 2014/53/UE.
