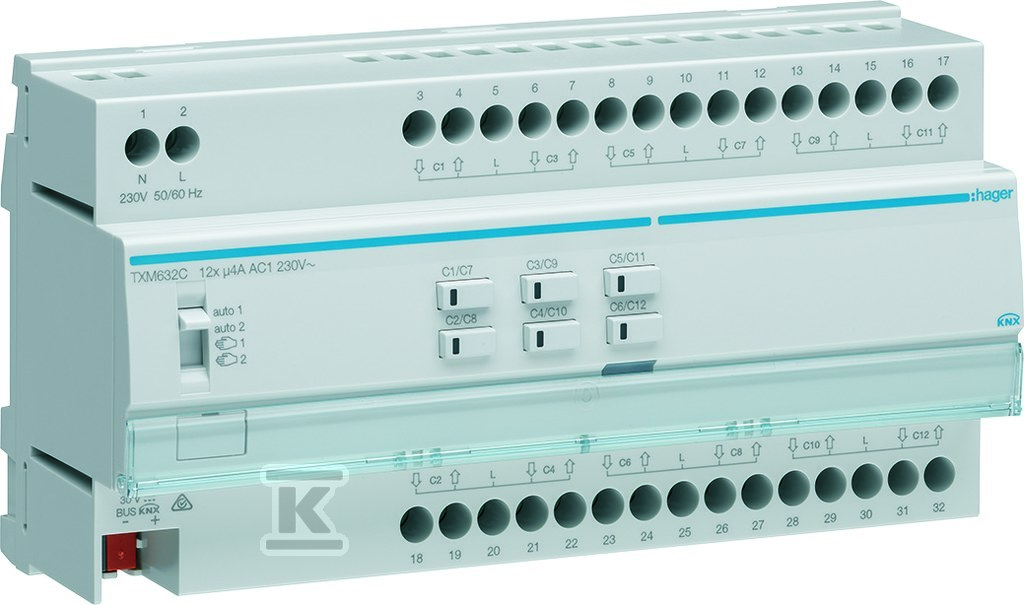

Sterownik żaluzjowy/roletowy, 12-krotny, 230 V AC, 10 mod, KNX E/S TXM632C

Dwanaście kanałów sterowania w jednym urządzeniu

Aktor żaluzjowy TXM632C pozwala na niezależne sterowanie dwunastoma napędami rolet, żaluzji lub markiz pracującymi przy napięciu 230 V AC. Każdy z kanałów obsługuje jeden napęd AC - instalator może więc zbudować kompletny system osłon okiennych dla sporego budynku mieszkalnego lub biurowca, używając tylko tego jednego modułu na szynie DIN.

Urządzenie zajmuje 10 modułów w rozdzielnicy i jest wyposażone w 6 przycisków ręcznej obsługi (kanały 1-6) z przełącznikiem na kanały 7-12. Dzięki temu każdy wyjściowy obwód żaluzjowy można uruchomić bezpośrednio z frontu modułu - przydatne przy rozruchu systemu lub awarii magistrali KNX. Dioda LED zintegrowana z przyciskiem sygnalizuje aktualny stan pracy.

Zasilanie samego modułu odbywa się przez magistralę KNX (21-32 V DC) - nie wymaga dodatkowego zasilacza sieciowego do komunikacji. Maksymalny prąd załączania na kanał wynosi 4 A, co przy typowych silnikach żaluzjowych oznacza wystarczający margines bezpieczeństwa. Urządzenie pracuje w temperaturze od -5 do +45 °C i zapewnia stopień ochrony IP20. Moduł montowany jest na szynie DIN jako urządzenie do zabudowy (REG), a podłączenie realizowane jest przez zaciski śrubowe obsługujące przewody elastyczne i sztywne o przekroju od 0,5 do 6 mm2.

Funkcje sterowania i pozycjonowania

Moduł obsługuje standardowe funkcje żaluzjowe: ruch w górę/dół oraz regulację kąta lameli - zarówno ręcznie, jak i automatycznie przez magistralę KNX. Pozycjonowanie realizowane jest w trybie procentowym (0-100%), co pozwala precyzyjnie ustawić zarówno wysokość rolety, jak i nachylenie lameli.

Użytkownik końcowy zyskuje dostęp do 64 funkcji scenowych na każdy kanał - jednym poleceniem można np. zamknąć wszystkie rolety parteru lub ustawić żaluzje w tryb „nocny". Obiekty statusowe informują o aktualnej pozycji lameli oraz położeniu skrajnych punktów (górna/dolna granica).

Urządzenie integruje też funkcję osłony przeciwsłonecznej: gdy czujnik nasłonecznienia wyśle odpowiedni sygnał przez KNX, moduł automatycznie ustawi rolety w zaprogramowanej konfiguracji.

Zabezpieczenia i tryb ręczny

TXM632C wyposażono w trzy niezależne obiekty alarmowe z różną priorytetowością - mogą one obsłużyć sygnały od czujników wiatru, deszczu czy systemów alarmowych. Gdy np. czujnik wiatru wyśle komunikat wysokiego priorytetu, moduł natychmiast podniesie rolety chroniąc je przed uszkodzeniem.

Przełącznik Auto/Hand umożliwia całkowite wyłączenie funkcji KNX dla wybranego kanału i przejście na sterowanie lokalne - przydatne podczas serwisowania napędu lub awarii systemu automatyki.

Konfiguracja i programowanie

Aktor konfiguruje się na dwa sposoby:

• ETS (od wersji 4) - pełna parametryzacja zgodna ze standardem KNX,
• easy - uproszczone narzędzie uruchomieniowe Hager dla mniejszych instalacji.

Baza danych ETS dostępna jest wielojęzycznie (w tym polski), co ułatwia wdrożenie nawet przygotowanym wcześniej projektom.

Urządzenie jest zgodne z normą RoHS, co potwierdza brak substancji niebezpiecznych w jego konstrukcji - istotne przy instalacjach realizowanych według wymagań ESG.
